  • 一、适用范围

    CJT1系列交流接触器CJT1交流接触器家用交流接触器)(以下简称接触器),主要用于交流50Hz或60Hz,额定工作电压至380V,电流至150A的电力线路中,作远距离接通与分断电路之用,并可以与适当的热继电器或电子式保护装置组合成电动机起动器,以保护可能发生过载的电路。 CJT1交流接触器符合标准:GB14048.4、IEC60947-4-1及JB/T8730,是CJ10系列接触器的替代产品。

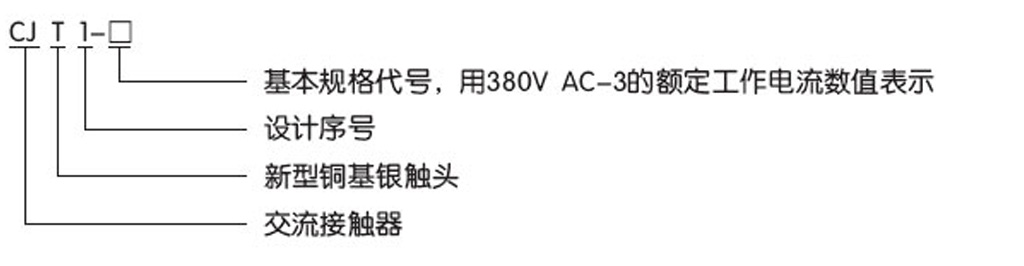

    二、产品型号及其含义

    一些常见的型号有:
    CJT1-10,CJT1-20,CJT1-40,CJT1-60,CJT1-80,CJT1-100,CJT1-150

    三、正常工作条件和安装条件

    周围空气温度为:-5℃~+40℃,24小时内其平均值不超过+35℃。
    海拔高度:不超过2000m。
    大气条件:最高温度为+40℃时,空气的相对湿度不超过50%;在较低温度下可以允许有较高的相对湿度,例如+20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。
    污染等级:3级。
    安装类别:Ⅲ类。
    安装条件:安装面与垂直面倾斜度不大于±5°。
    冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。

    四、主要参数及技术性能

    接触器按电流等级分为:10A、20A、40A、60A、100A、150A。
    线圈额定控制电源电压Us为:交流(50Hz):36V、110V、127V、220V、380V。
    动作条件:吸合电压为(85%~110%)Us;释放电压为(20%~75%)Us。


    主要参数和技术性能(见表)。
    型号 额定电压
    (V)
    额定电流
    (A)
    操作频率
    次/h
    接通能力 分断能力 电寿命
    万次
    机械寿命
    万次
    控制电动功率
    (KW)
    吸引线圈
    AC-3 AC-4 220V 380V 额定电压
    (V)
    起动功率 吸持功率

    CJT1-10

    380

    10 600

    15Ue cosφ
    =0.35±0.05
    12le

    15Ue cosφ=
    0.35±0.05
    10le
    60 2 300 2.2 4 36,127,220,380 65 9

    CJT1-20

    380

    20 600 60 2 5.5 10 36,127,220,380 140 9.5

    CJT1-40

    380

    40 600 60 2 11 20 36,127,220,380 230 19

    CJT1-60

    380

    60 600 60 1 17 30 36,127,220,380 485 95

    CJT1-100

    380

    100 600 60 1 30 50 36,127,220,380 760 105

    CJT1-150

    380

    150 600 60 0.6 43 75 36,127,220,380 950 110

    五、结构特点

    本接触器的结构及安装尺寸与CJ10相同。灭弧罩由耐弧塑料弧罩和铁栅片组成,CJT1-60、100、150的底座用增强塑料制成。

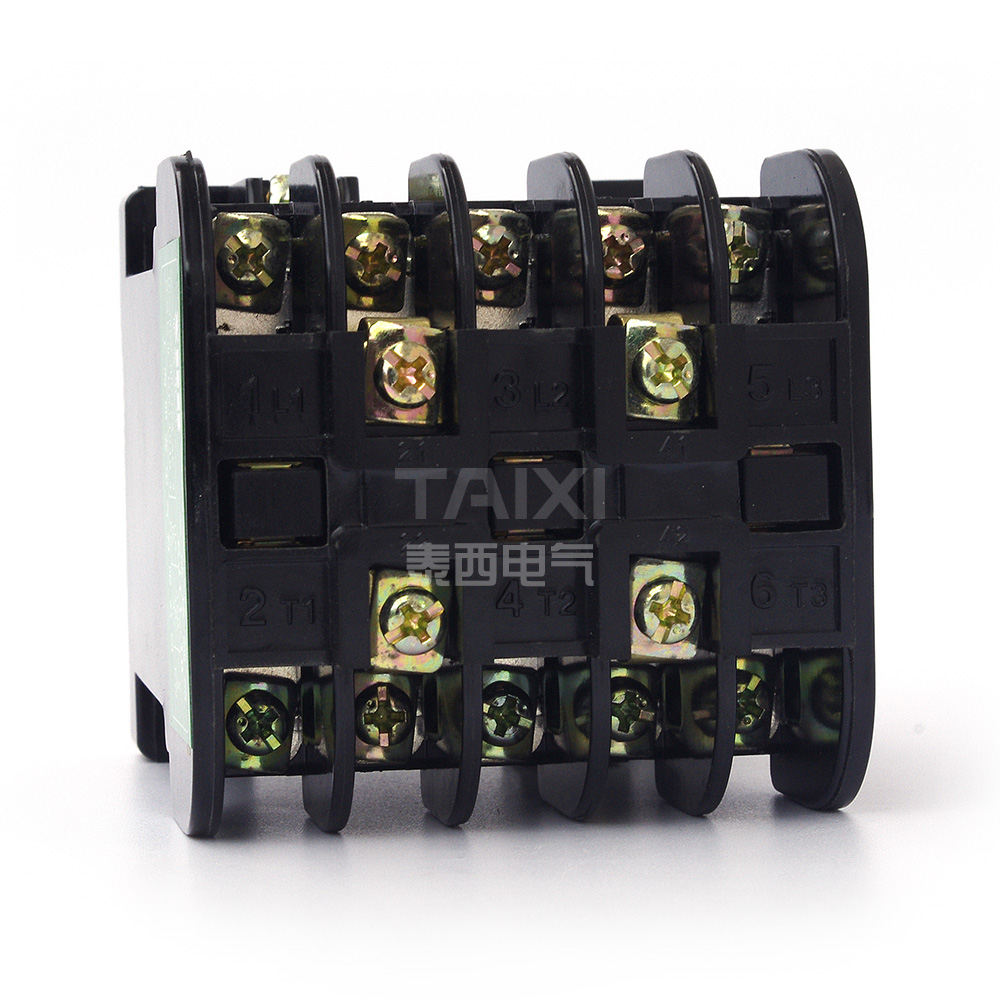

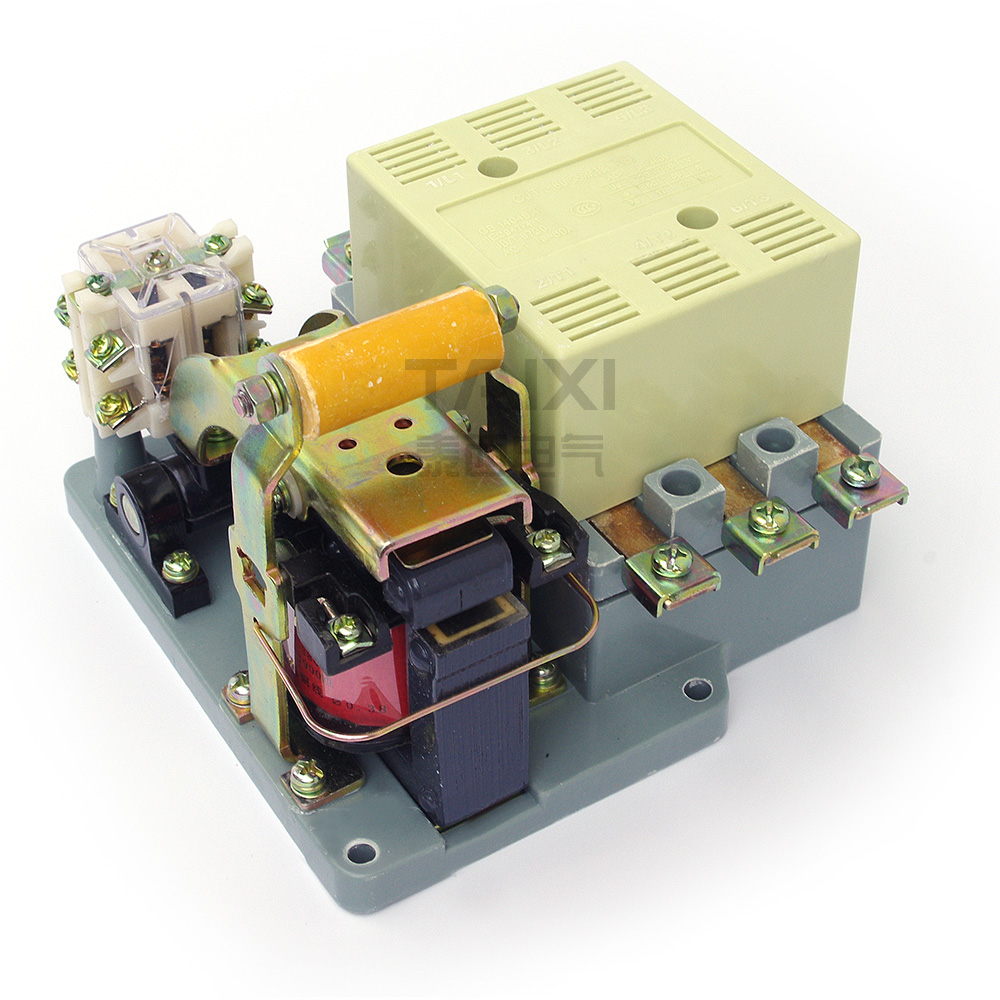

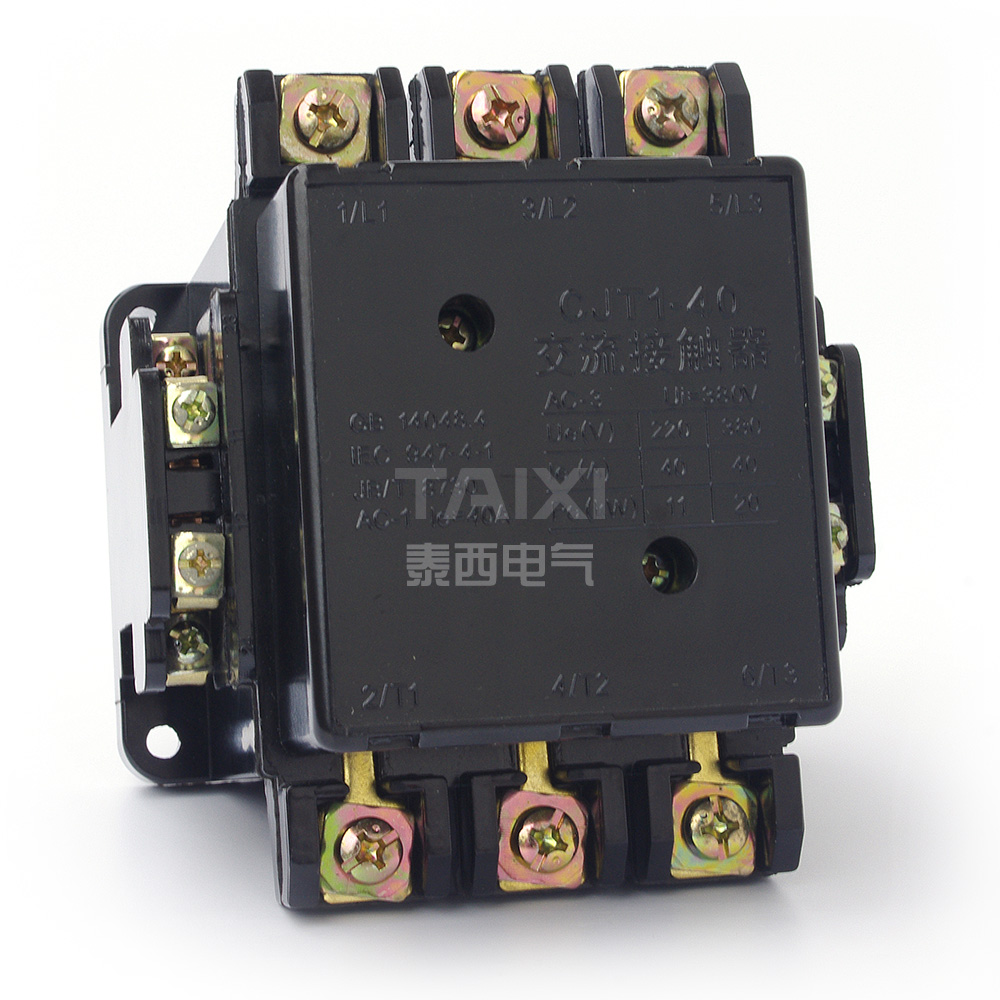

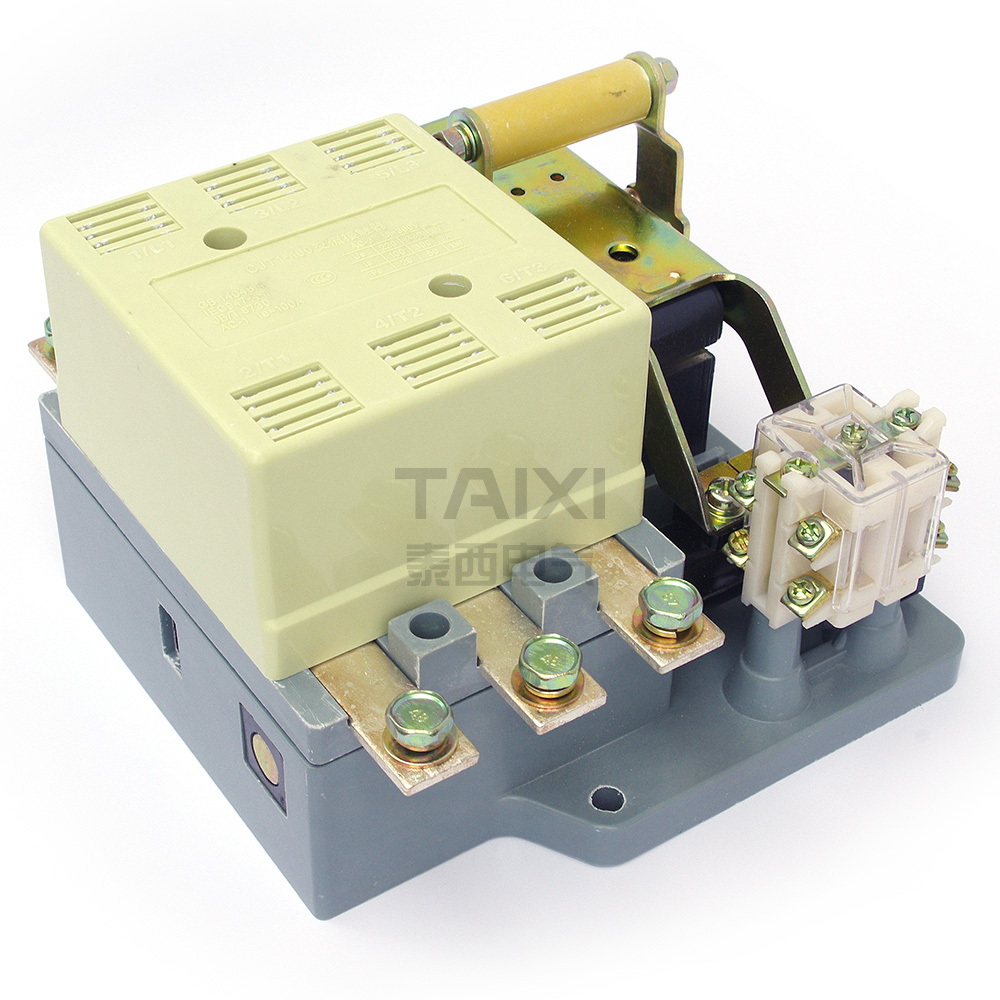

    CJT1-10~40A的接触器为双断点直动式结构,60—150A接触器触头系统为双断点直动式,电磁系统为杠杆转动结构。触头均采用新型铜基无银合金材料。具有较强的抗氧化性,接触电阻小而稳定,并有较好的抗熔焊性耐磨损性,节约贵金属,降低成本。20-40A的接触器采用U形灭弧片和酚醛塑料灭弧罩,60—150A的接触器采用新型的纵向与横向栅片交错排列,DMC耐忽塑料灭弧罩,灭弧性能良好。

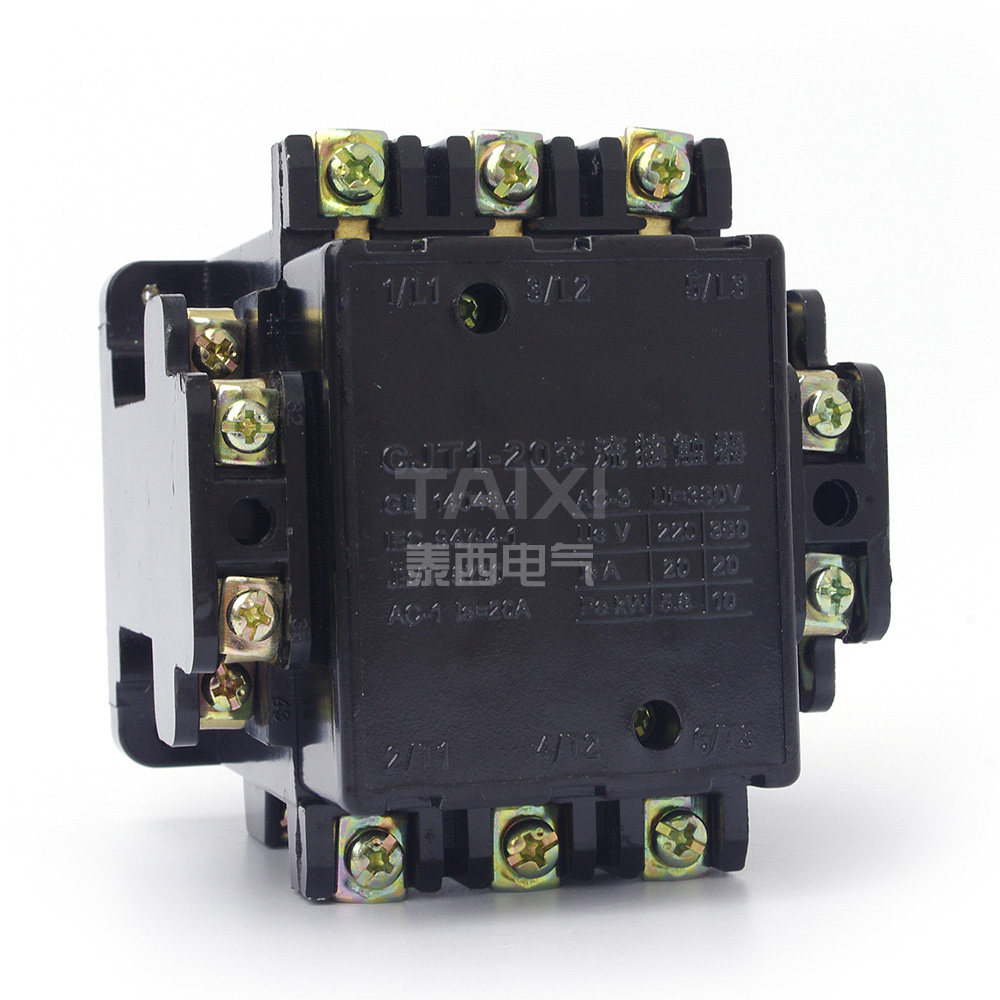

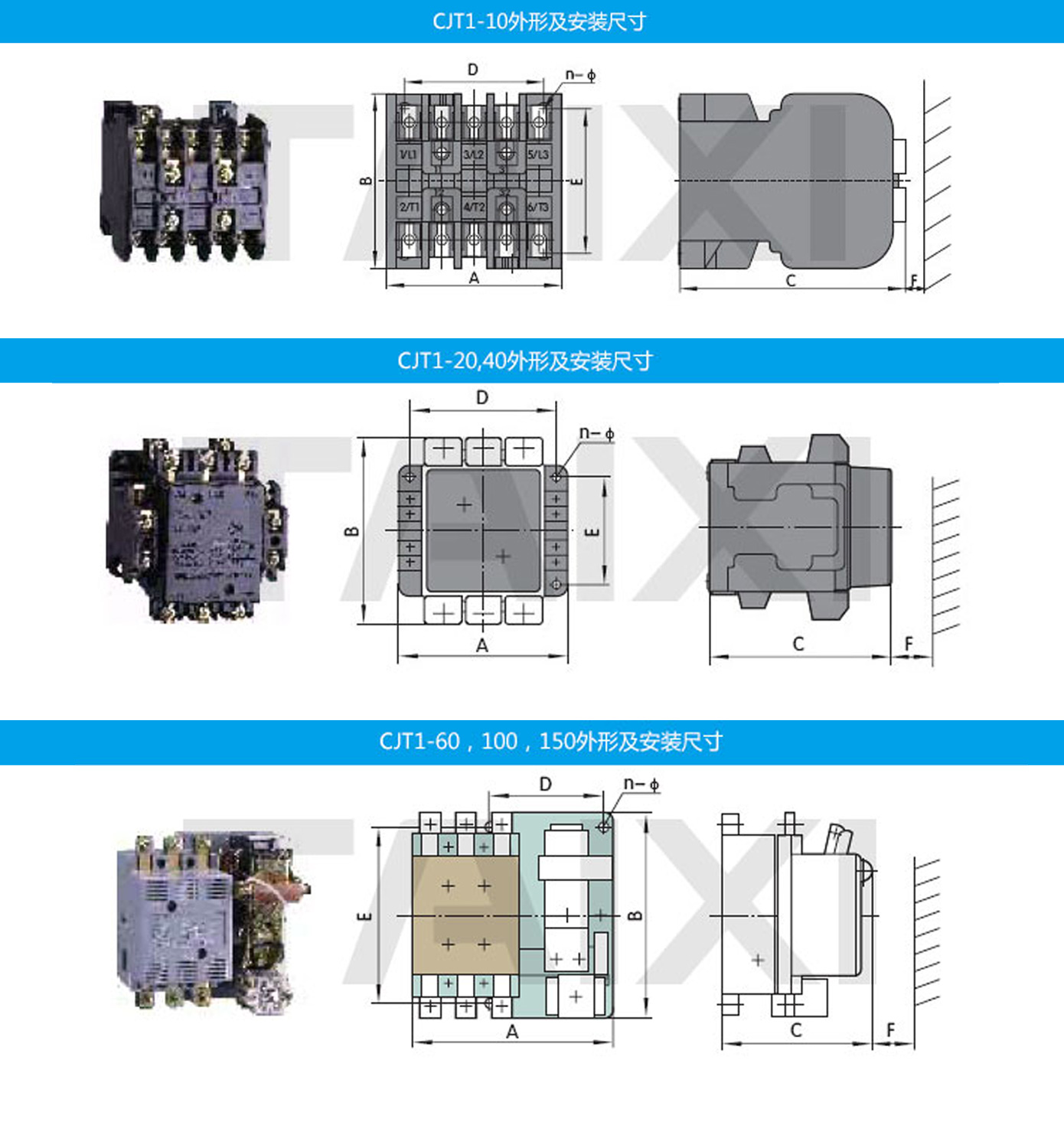

    六、外形和安装尺寸

    型号 外形尺寸
    (AxBxC)
    安装尺寸
    (DxE)
    n-φ F
    CJT1-10 70x70x96.5 56x58 3-φ5 15
    CJT1-20 92x102x110 76x68 3-φ5 15
    CJT1-40 115x128x125 100x75 3-φ5.5 30
    CJT1-60 170x178x135 98x160 3-φ7 30
    CJT1-100 195x204x135 110x180 3-φ9 75
    CJT1-150 222x232x154 130x205 3-φ11 75
