  • 一、概述

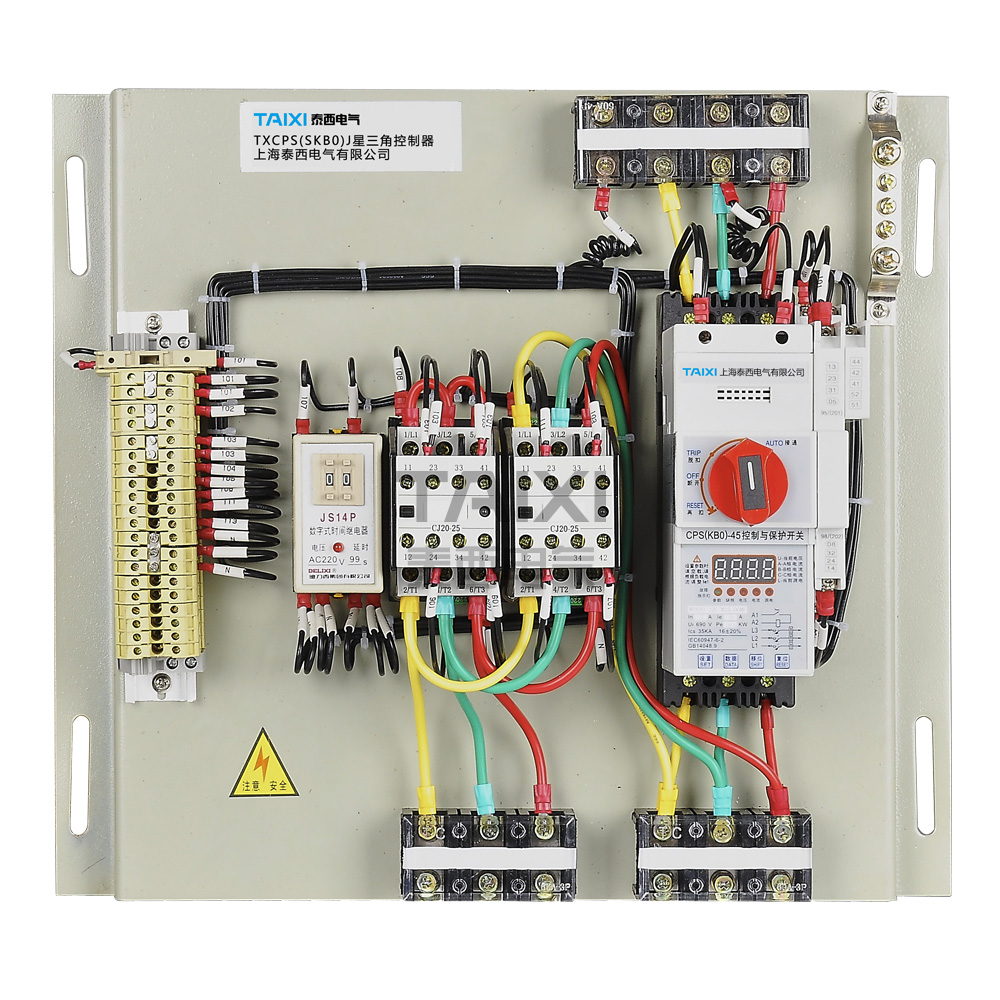

    TXCPSJ系列控制与保护开关（星三角减压启动器、星三角降压启动柜）以TXCPS作为主开关，与机械联锁和电气联锁附件组合，构成星三角减压起动器TXCPSJ,适用于电动机的可逆型或双向控制与保护。主电路参数和附件模块同基本型。

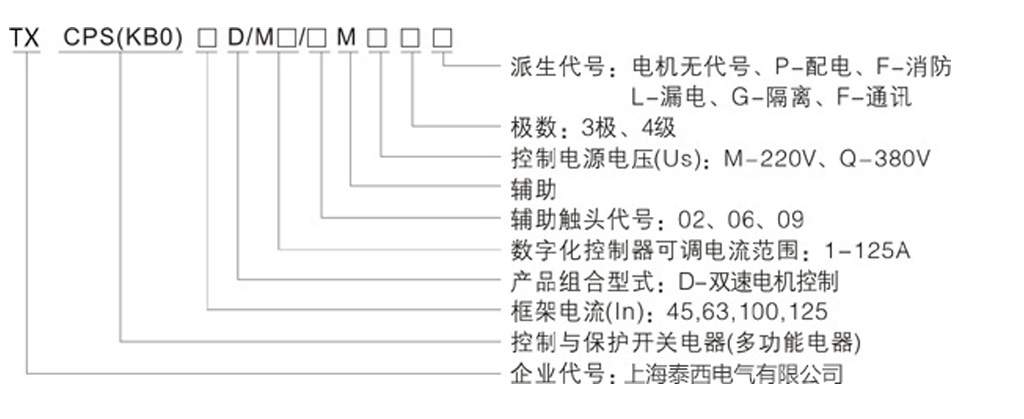

    二、产品型号及含义

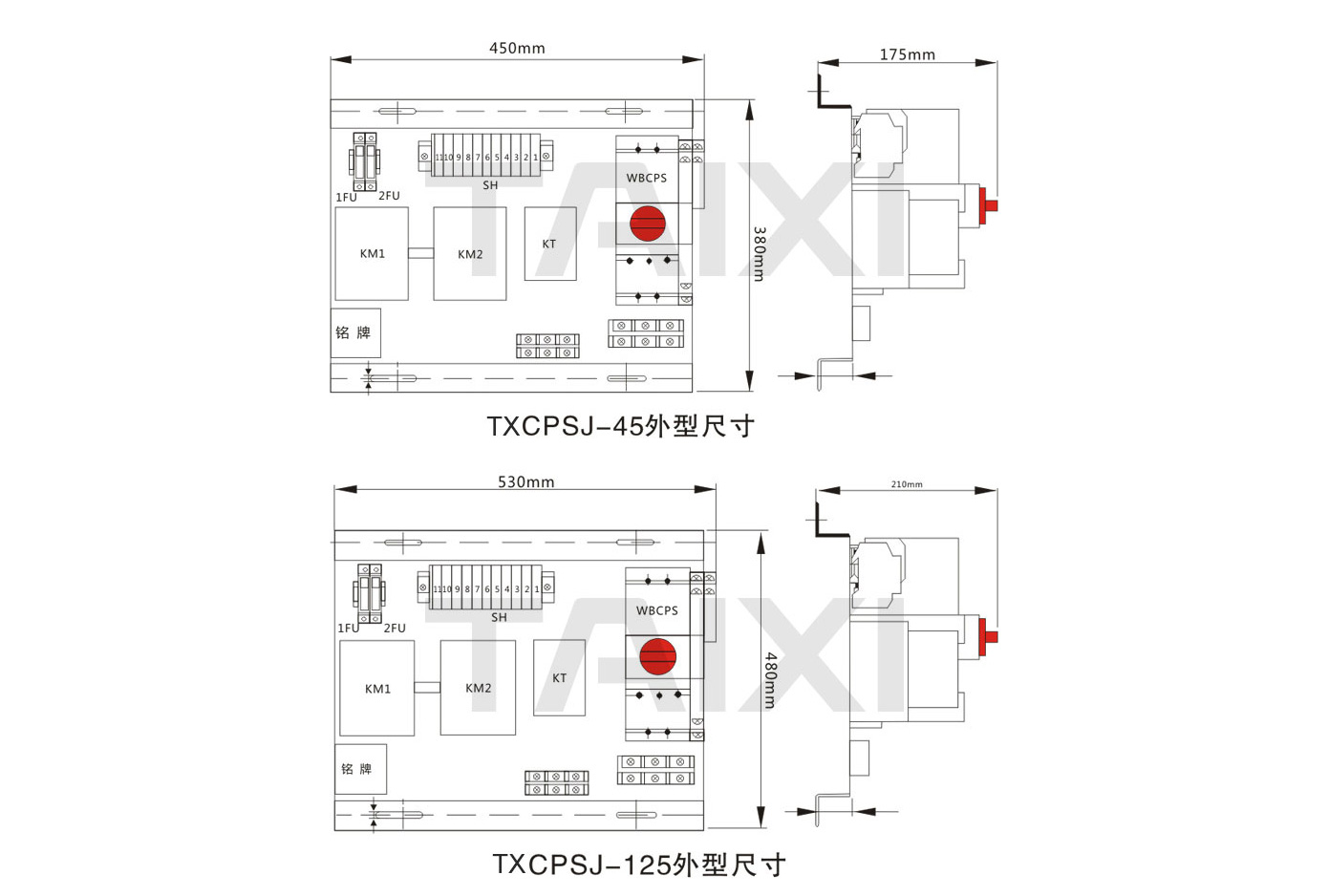

    三、产品外形尺寸

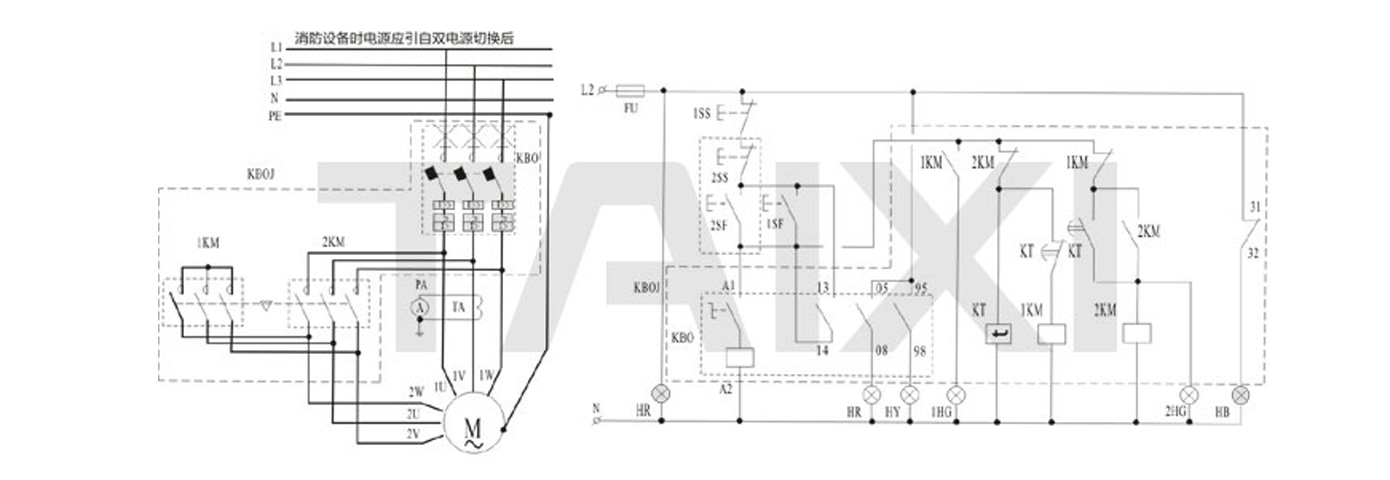

    四、电动机可逆运转控制电路图

    二次电源 电源保护 电源信号 电动机反转就地与远距离
    手动控制及运行信号    		 总停 电动机正转就地与船距离
    手动控制及运行信号    		 报警信号
    短路 故障

    注：
    ①、本图适用于单台电动机（45KW及以下）星三角减压启动采用就地与远距离两地手动控制。
    ②、星三角减压启动器的造型由工程设计决定，详见本图集第9-15页。
    ③、外引启.停按钮可在箱面上或墙面上安装。

    序号 符号 名称 型号及规格 数量 备注
    1 TA 电流互感器 工程设计决定 1
    2 PA 电流表 工程设计决定 1
    3 FU 熔断器 RT18-32X/4A 1 带熔断指示
    4 CPSJ 星三角减压启动器 CPSJ-□□/M□/02M 1
    5 1SF,1SS 启.停按钮 LAY3（1常开1常闭） 2 红绿色各一
    6 1、2HG 绿色信号灯 AD11-22/20~220V 1
    7 HR 红色信号灯 AD11-22/20~220V 1 按需要增减
    8 HB 蓝色信号灯 AD11-22/20~220V 1 按需要增减
    9 HY 黄色信号灯 AD11-22/20~220V 1 按需要增减
    10 HW 白色信号灯 工程设计决定 1 按需要增减
    11 2SF,2SS 外引启、停按钮组 AD11-22/20~220V 1
