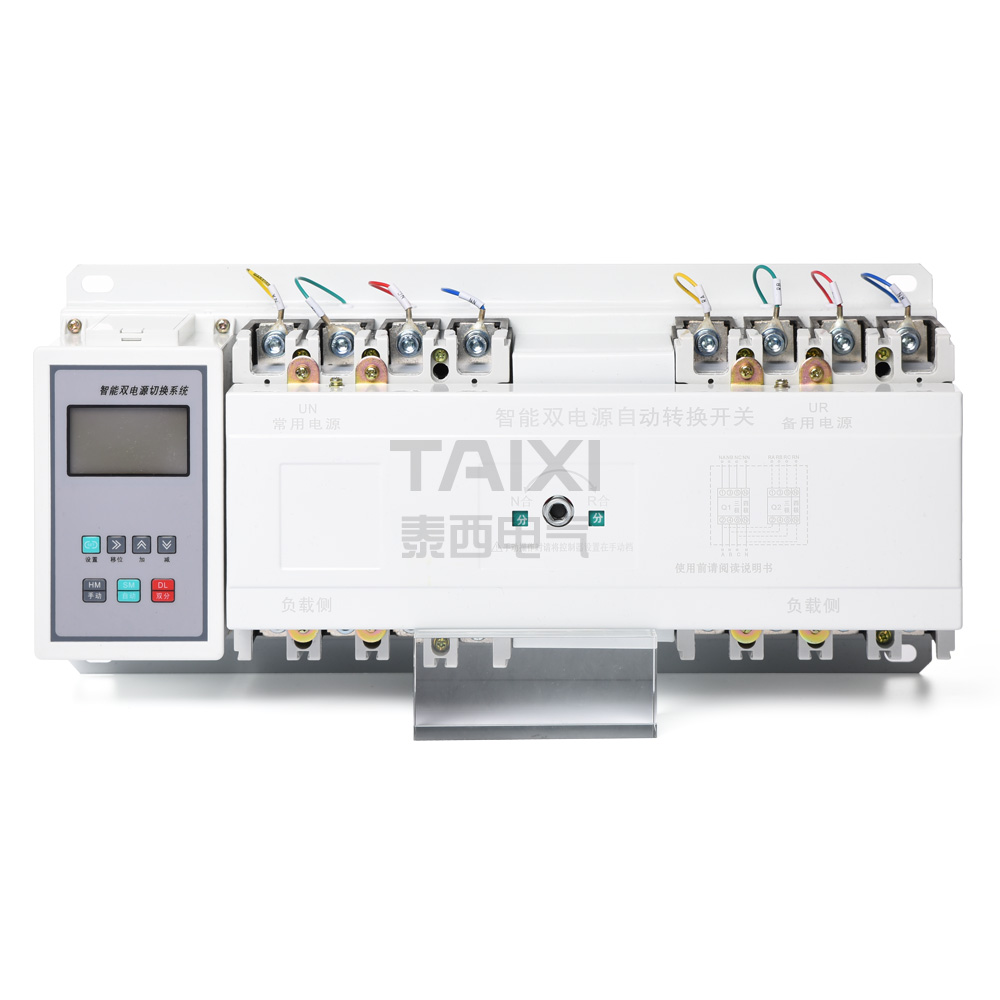

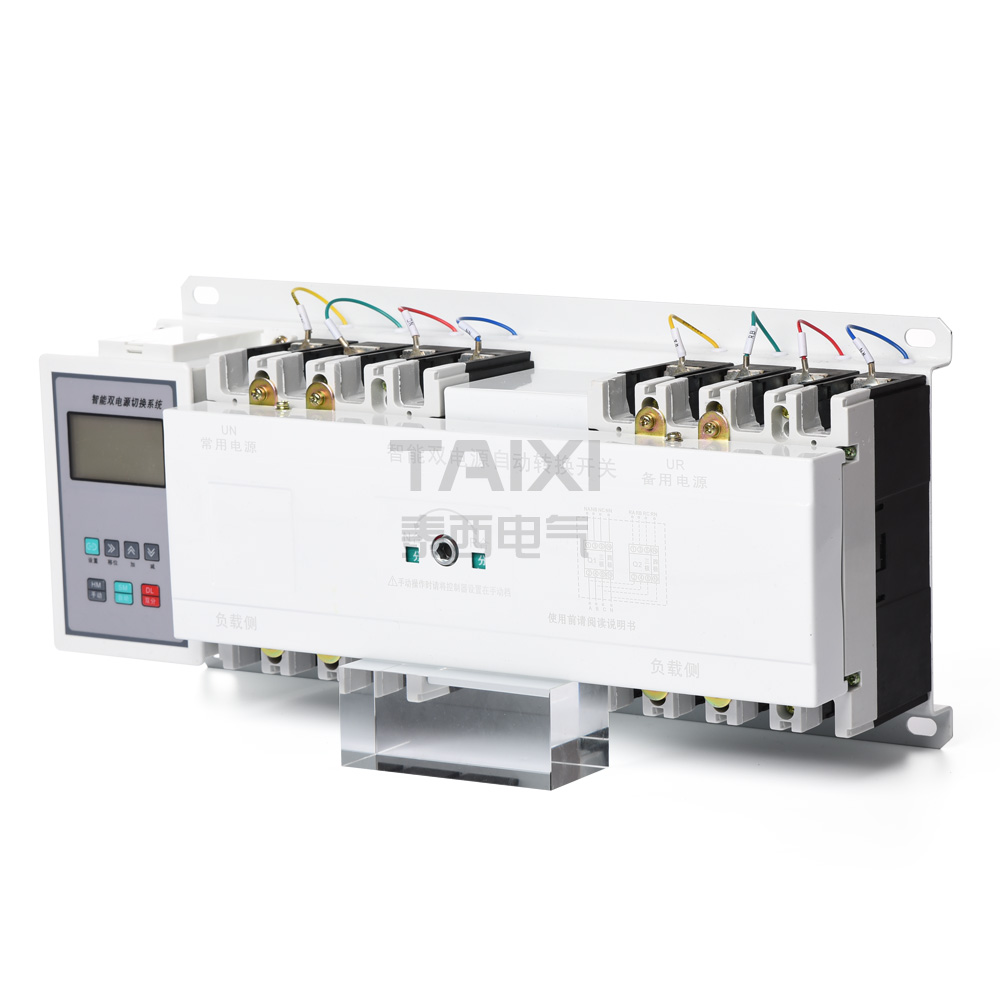

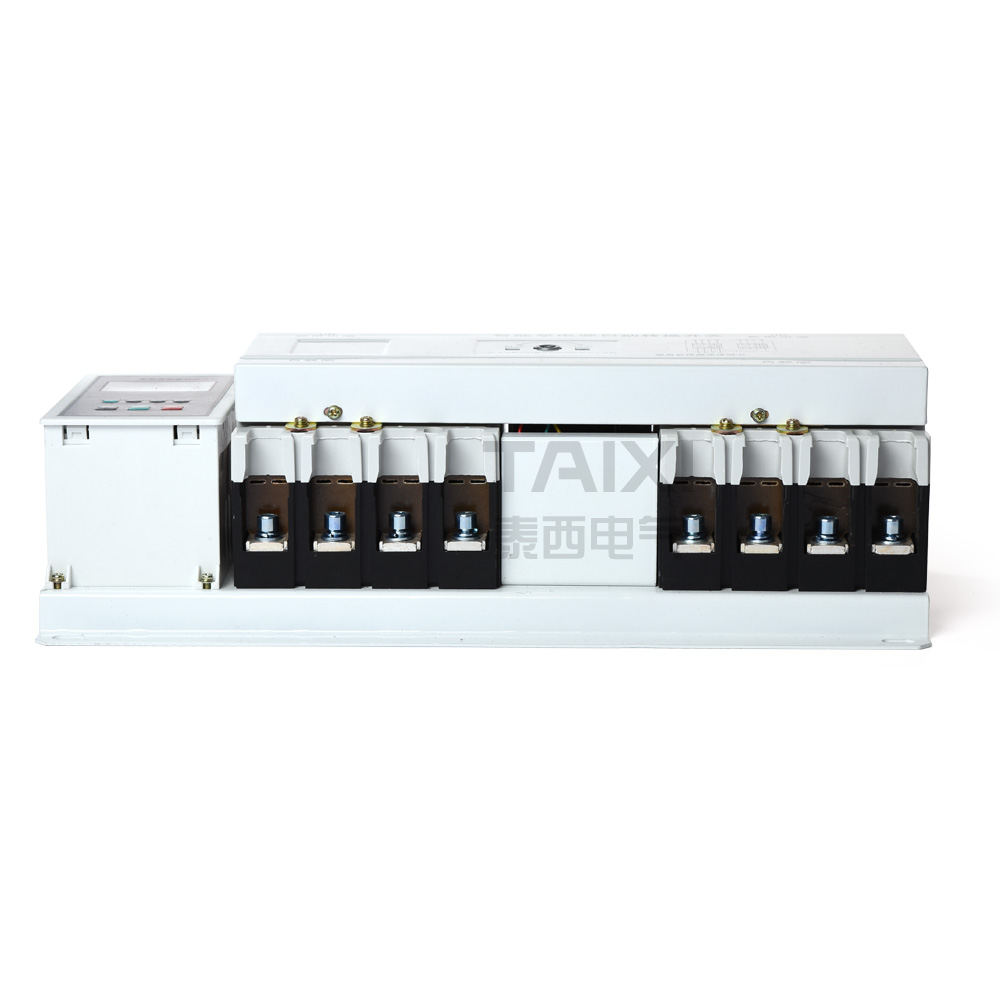

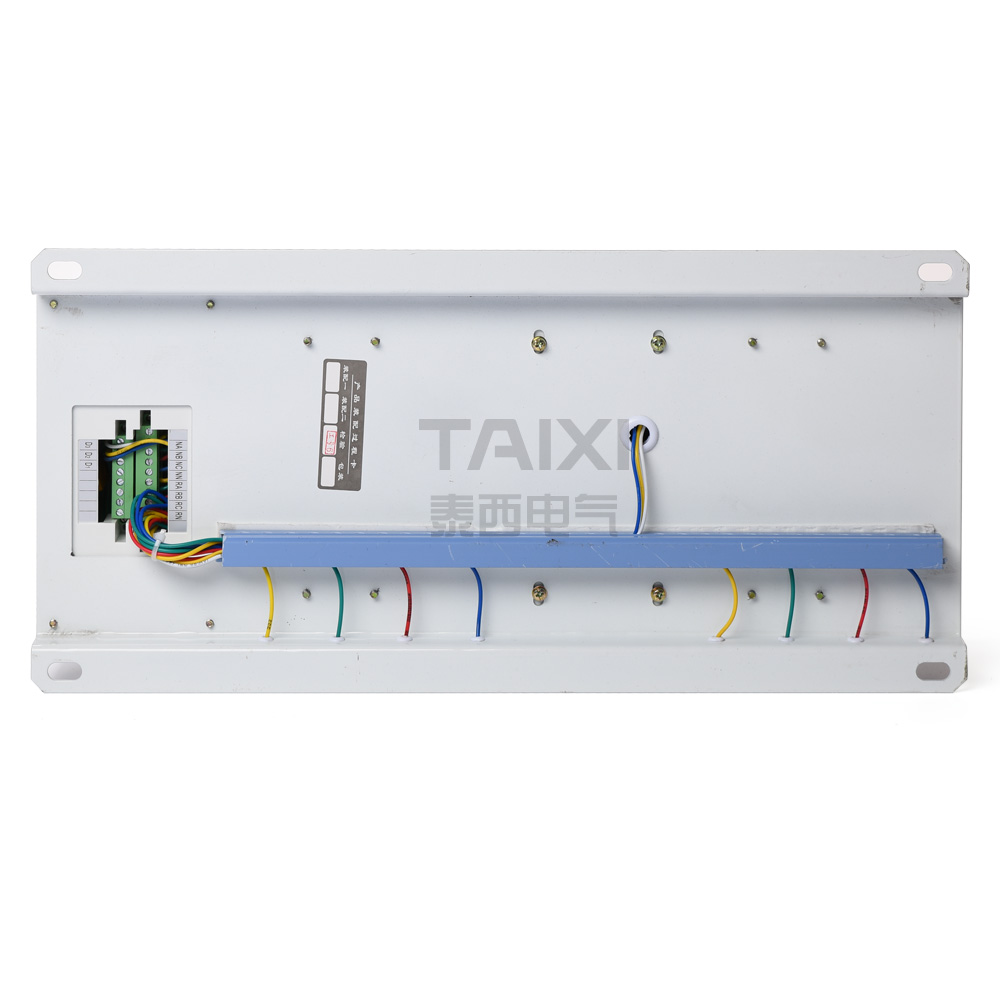

产品名称：智能型自动切换双电源

产品型号：TXQ5

联系我们（二十四小时为您服务）

电话：13356192265
（手机或pad点击可直接拨打电话）
QQ: 2706192265
（添加好友时请注明客户、询问产品等。）
旺旺 ：点击打开旺旺聊天界面，
和泰西电气客服沟通

  • 产品参数

  • 产品细节

  • 尺寸重量

  • 相关资料

  • 产品视频

  • 在线留言

  • 一、适用范围

    TXQ5系列双电源自动切换开关（智能型双电源自动转换开关）适用于交流工频50Hz,额定工作电压AC400V、额定工作电流至800A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
    断路器用于工业、商业、高层和民用住宅等较为重要的场所。符合标准：GB/T 14048.11、IEC 60947-6-1。

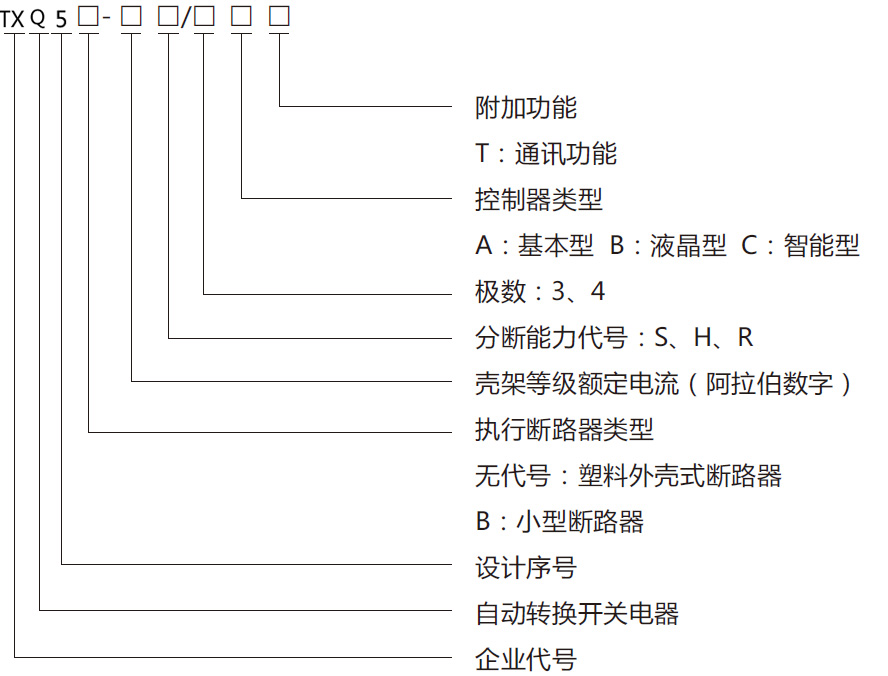

    二、型号及其含义

    三、正常工作条件和安装条件

    3.1 周围空气温度 周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；

     3.2 海拔 安装地点的海拔不超过2000m；

     3.3 大气条件 大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以 有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露 应采取特殊的措施。

     3.4 污染等级 污染等级为3级

    四、技术参数及性能

    产品型号 TXQ5B-63 TXQ5-63 TXQ5-100
    符合标准 GB/T 14048.11
    执行断路器 NB1-63H NM1-63 NM1-100
    电气特性参数
    电流规格(A) 20,25,32,40,50,63 10,16,20,25,32,
    40,50,63    		 25,32,40,50,
    63,80,100
    额定工作电压(Ue) 400V 50Hz
    额定绝缘电压(Ui) AC500V AC800V
    额定冲击耐受电压 4kV 6kV 8kV
    极数 3P、4P 3P 4P 3P 4P
    短路分断能力代号 H S H H S H R H
    额定短路接通能力(Icm) 17 52.5 105 105 73.5 105 187 105
    额定短路分断能力(Icn 10 25 50 50 35 50 85 50
    寿命 6000次
    使用类别 AC-33iB AC-33B
    电器级别 CB级
    防护等级 IP20 IP30(除主电流接线端外）
    保护 过载保护/短路保护
    控制特性
    控制器 终端型 A型、B型
    额定控制电源电压 Us 230V 50Hz
    控制器安装方式 一体式 一体式/分体式(柜面安装)
    转换动作时间(无延时) ≤2.5s ≤3s
    控制器功耗 5W ≤10W
    安装联接
    安装方式 安装方式
    联接方式 板前

    注：执行断路器NB1-63H的瞬时脱扣器型式为C型（5-10）In、D型（10-14）In。

    产品型号 TXQ5-225 TXQ5-400 TXQ5-630 TXQ5-800
    符合标准 GB/T 14048.11
    执行断路器 NM1-225 NM1-400 NM1-630 NM1-800
    电气特性参数
    电流规格(A) 100,125,160,180,200,
    225    		 225,250,315,350,
    400    		 400,500,630 630,700,800
    额定工作电压(Ue) 400V 50Hz
    额定绝缘电压(Ui) AC800V
    额定冲击耐受电压 8kV
    极数 3P、4P 4P 3P 4P 3P 4P 3P 4P
    短路分断能力代号 S H R H S H R S H R S H R
    额定短路接通能力(Icm) 73.5 105 187 105 105 143 220 105 143 220 105 165 220
    额定短路分断能力(Icn 35 50 85 50 50 65 100 50 65 100 50 75 100
    寿命 6000次 4000次 3000次
    使用类别 AC-33B
    电器级别 CB级
    防护等级 IP30(除主电路接线端外)
    保护 过载保护/短路保护
    控制特性
    控制器 A型、B型
    额定控制电源电压 Us 230V 50Hz
    控制器安装方式 一体式/分体式(柜面安装)
    转换动作时间(无延时) ≤2.5s ≤3s ≤5s
    控制器功耗 ≤10W
    安装联接
    安装方式 固定式
    联接方式 板前

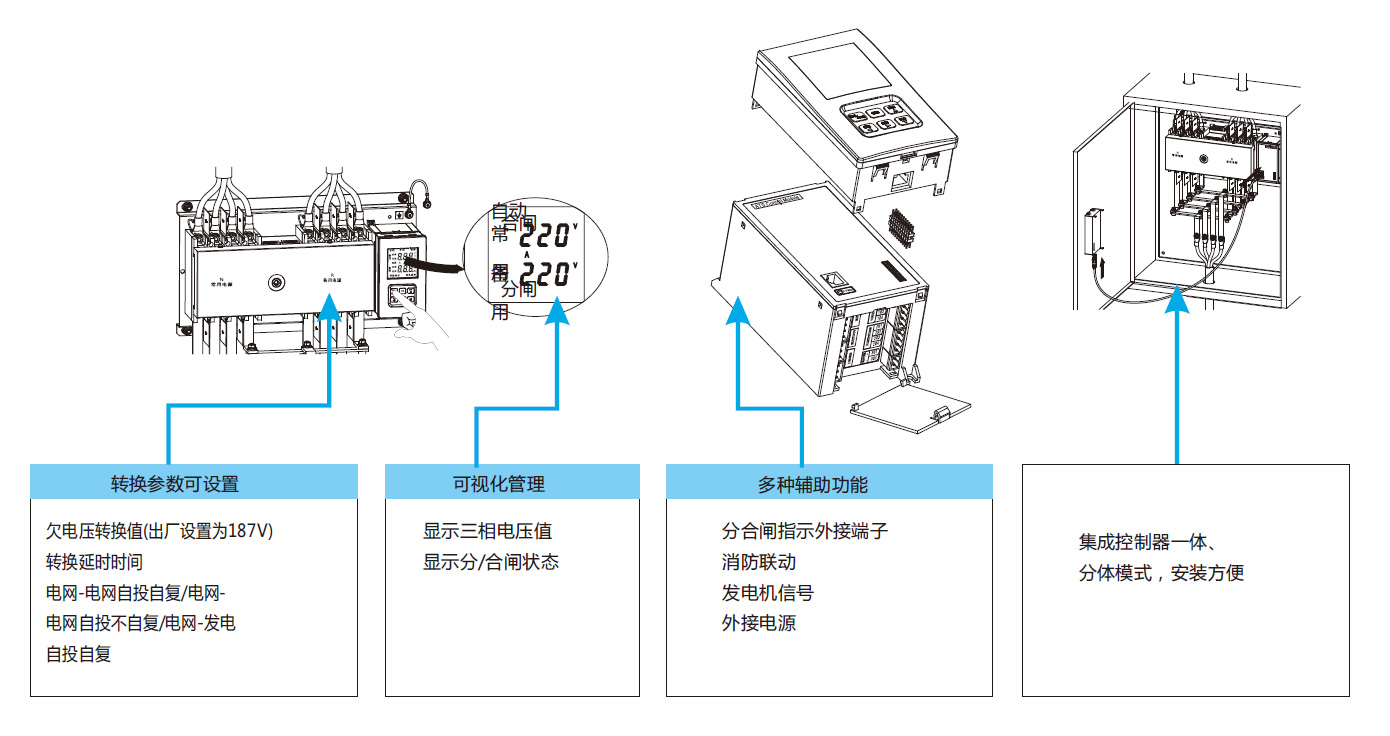

    五、特性及功能

    TXQ5系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。产品具有体积小、节能、安装方便、可靠双重联锁保护等特点，功能先进齐全。

    5.1 体积小

    单电机传动结构，利用电机正反旋转，实现转换功能，同时降低产品高度，减小了安装空间。

    5.2 节能

    驱动机构采用电动机传动方式，功耗小，噪音小。

    传动机构(短时工作)
    TXQ5B-63 63/100型 225型 400/630/800型
    10W 7W 9W 20W

    5.3 功能先进齐全

    5.4 双重联锁保护

    采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现 真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

    5.5 隔离功能

    TXQ5系列（除TXQ5B-63）外，具有隔离功能。

    六、控制器

    型号、功能 A型(基本型) B型(液晶型) 终 终端型(TXQ5B-63)
    手动、自动转换模式 ■ ■ ■
    主触头工作位置(执行断路器)
    常用电源闭合 ■ ■ ■
    备用电源闭合 ■ ■ ■
    双分 ■ ■ ■
    自动控制
    监控常用电源(三相检测) ■ ■ ■
    监控备用电源(三相检测) ■ ■ ■
    自投自复 ■ ■ ■
    自投不自复 ■ ■ ■
    电网-电网 ■ ■ ■
    电网-发电 ■ ■ ■
    断相、失压转换 ■ ■ ■
    欠压转换 ■ ■ ■
    过压转换 ■ ■ ■
    延时可调 ■ ■ ■
    转换延时 ■0s~180s连续可调 ■0s~30s连续可调 ■0s~30s连续可调
    返回延时 ■0s~180s连续可调 ■0s~30s连续可调 ■0s~30s连续可调
    发电机控制 ■ ■ ■
    消防联动 ■ ■ ■
    指示
    合闸、分闸、双分指示 ■
    		■
    常用电源指示 ■(显示电压值) ■(显示符号) ■(指示灯)
    备用电源指示 ■(显示电压值) ■(显示符号) ■(指示灯)
    故障脱扣指示 ■ ■ ■
    外接指示信号端子 ■ ■ ■
    参数设置指示 ■ ■ ■
    联锁保护
    电气联锁 ■ ■ ■

    6.1 A型和B型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。根据工作电源状态，决定是否从一个电源转换到另一 个电源。

    发电机组的控制
    按键式手动强制转换动作

    6.2 控制电压

    AC230V 50Hz 两路电源A相提供

    6.2 操作：自动操作、手动操作

    6.4 参数设置

    A型和B型控制器:
    欠电压转换值设定 默认值187V 用户可设置值160V~200V ，恢复值为以上电压增加10V。
    过电压转换值设定 默认值263V 用户可设置值240V~290V ，恢复值为以上电压减小10V。
    转换延时设定 默认值5s 用户可设置值0s~180s ，(A型控制器)、0s~30s(B型控制器)。
    返回延时设定 默认值5s 用户可设置值0s~180s ，(A型控制器)、0s~30s(B型控制器)。
    发电机启动延时设定 默认值5s 用户可设置值0s~180s ，(A型控制器)。
    发电机停机延时设定 默认值5s 用户可设置值0s~180s ，(A型控制器)。
    转换及电源模式 默认设置 自投自复(电网-电网) ，用户可设置自投不自复(电网-电网)、自投自复(电网-发电)
    终端型控制器(TXQ5B-63)
    欠电压转换动作值(75% ±5%)Us,恢复值为以上电压值增加20V.
    转换延时,用户可设置值0s—30s
    返回延时,用户可设置值0s—30s
    发电机停机延时3s

    6.5 显示和操作界面

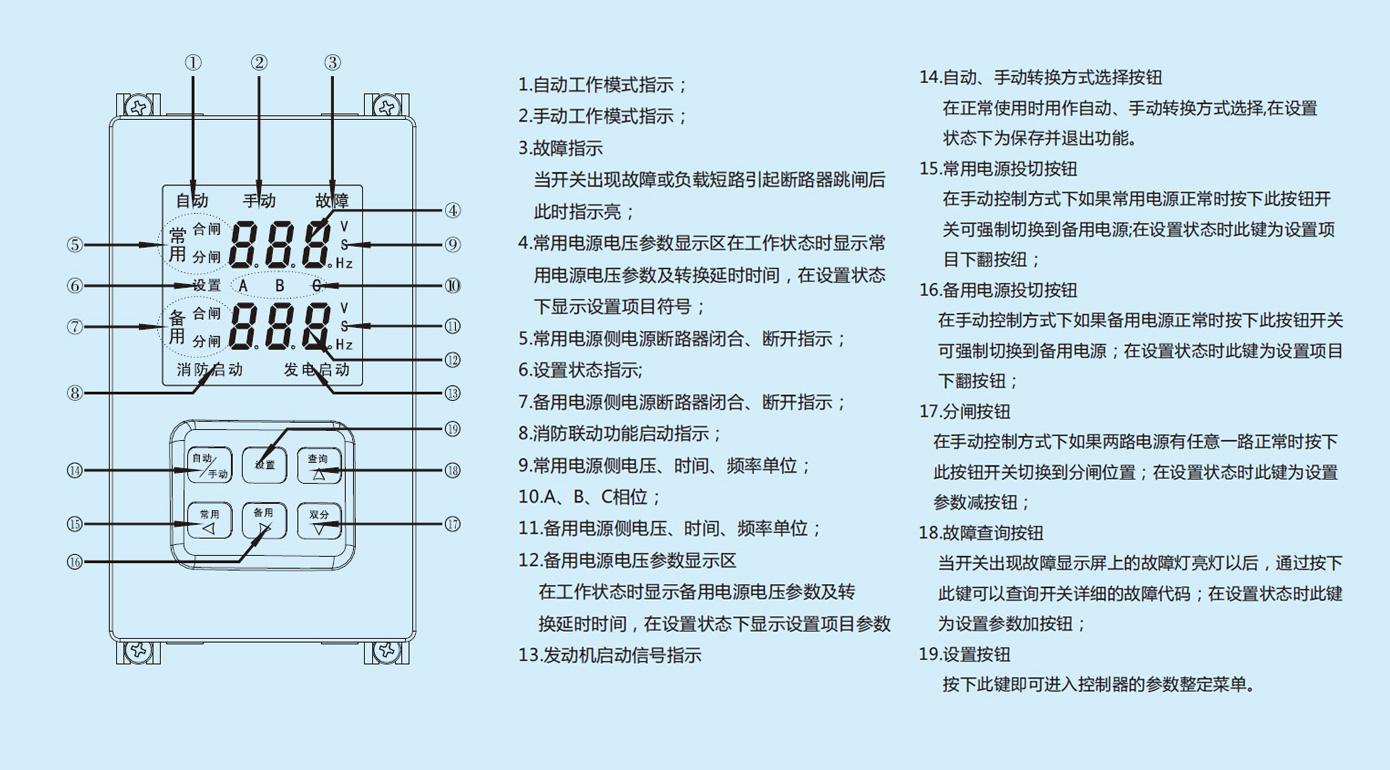

    A型控制器LED数码管显示

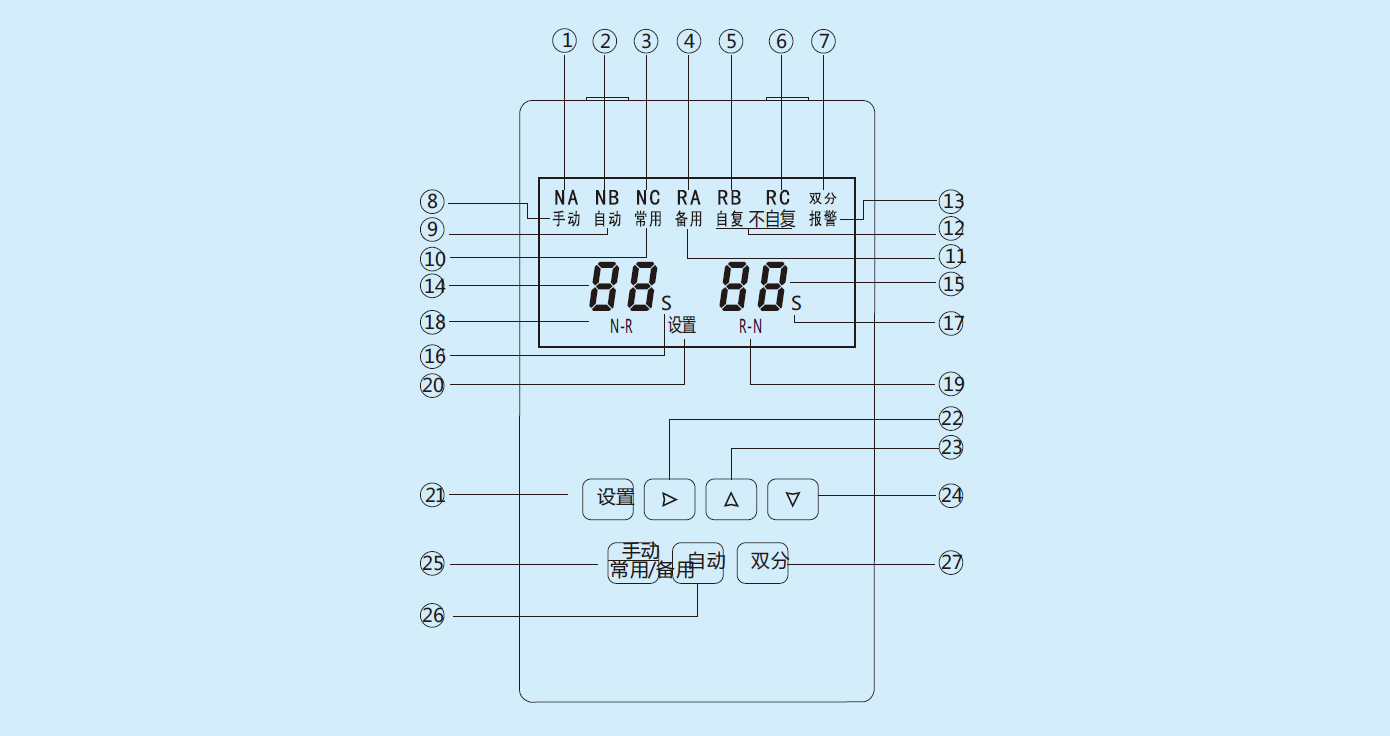

    B型控制器液晶显示



    1.显示表示常用A相电压正常，如果常用A相电压过压或欠压、失压则不显示
    2.显示表示常用B相电压正常， 如果常用B相电压过压或欠压、失压则不显示
    3.显示表示常用C相电压正常，如果常用C相电压过压或欠压、失压则不显示
    4.显示表示备用A相电压正常，如果备用A相电压过压或欠压、失压则不显示
    5.显示表示备用B相电压正常，如果备用B相电压过压或欠压、失压则不显示
    6.显示表示备用C相电压正常，如果备用C相电压过压或欠压、失压则不显示
    7.表示产品处于双分状态，
    8.表示控制器处于手动控制状态
    9.表示控制器处于自动工作状态
    10.表示开关合闸在常用
    11.表示开关合闸在备用
    12.显示"自复"表示自投自复,显示"不自复"表示自投不自复
    13.表示产品处于脱扣状态
    14.常用参数显示区域
    15.备用参数显示区域
    16.时间单位秒
    17.时间单位秒
    18.转换延时标志
    19.返回延时标志
    20.表示控制器参数设置状态
    21.设置按钮 按下此按钮进入设置状态
    22.移位按钮 在正常使用状态，按此键为电压查询 在设置状态下，按下此按钮向后移位
    23.向上按钮 在设置状态下，按下此按钮数字增加
    24.向下按钮 在设置状态下，按下此按钮数字减少
    25.手动按钮 在正常使用状态下，按此按钮进入手动状态，
    在手动状态下如果产品处于常用位置则转换到备 用 位置；如果产品处于备用位置则转换到常用位置
    26.自动按钮 按下按钮进入自动控制状态
    27.双分按钮 在手动状态下，按下按钮产品转换到双分位置； 在设置状态下，为保存并退出功能

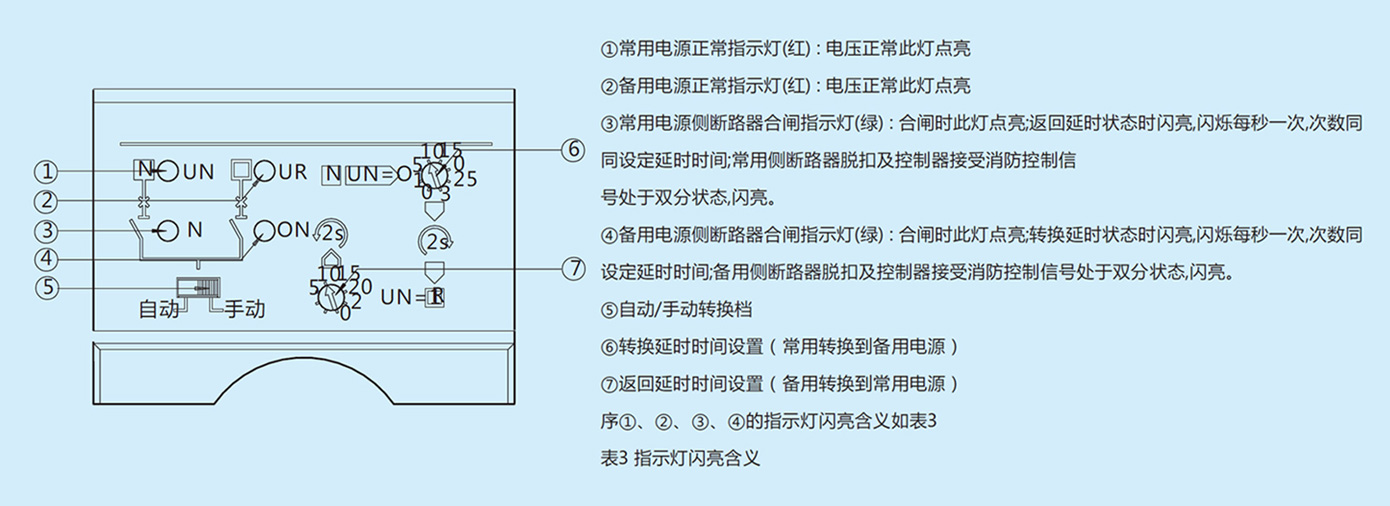

    终端型控制器(TXQ5B-63)



    指示灯闪亮含义

    产品状态 ① ② ③ ④
    转换延时


    		闪亮
    返回延时

    		闪亮
    常用断路器脱扣 闪亮
    		闪亮
    备用断路器脱扣
    		闪亮
    		闪亮
    产品转换故障 闪亮 闪亮

    消防联动

    		闪亮 闪亮

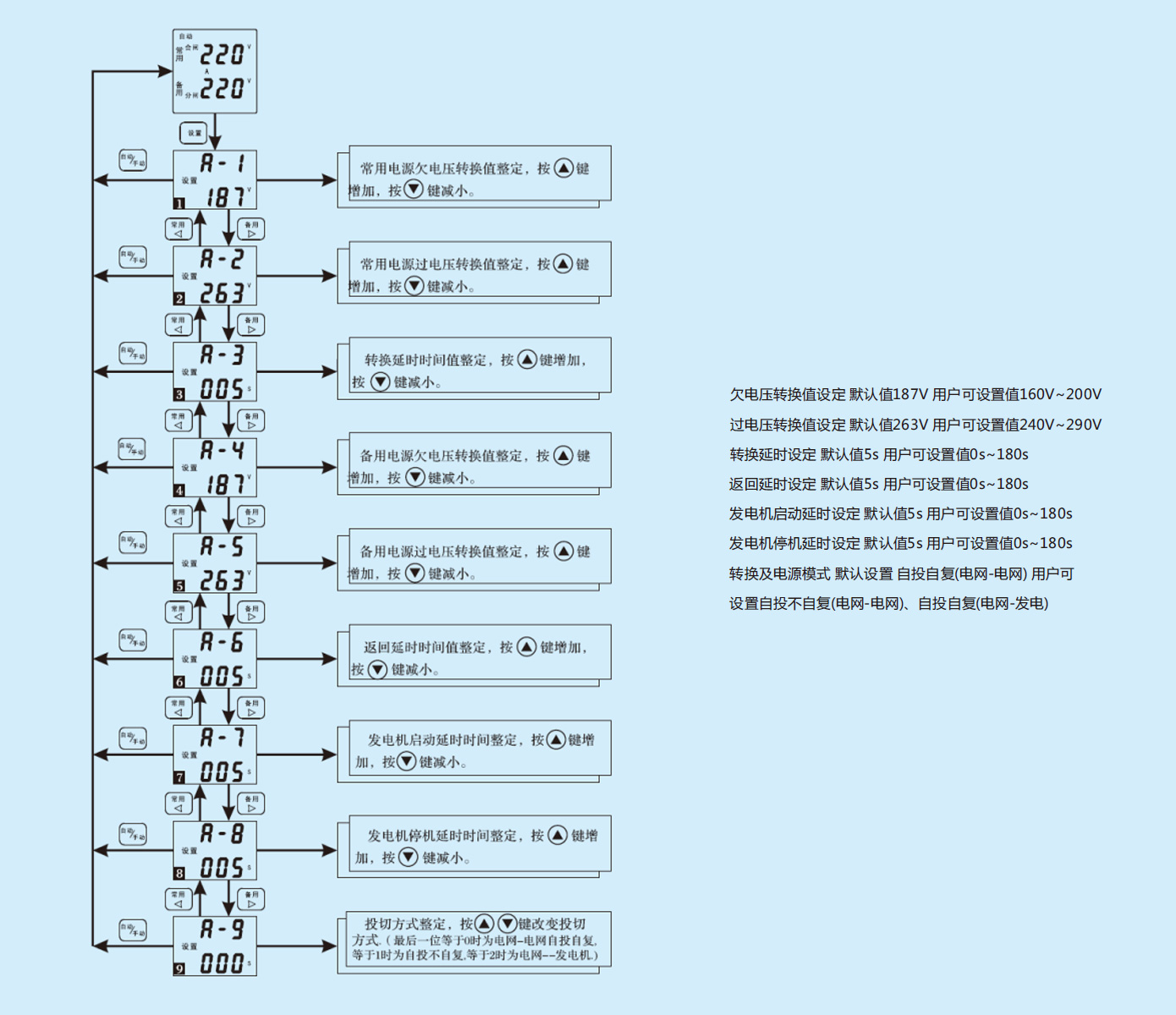

    6.6 A型控制器参数设置

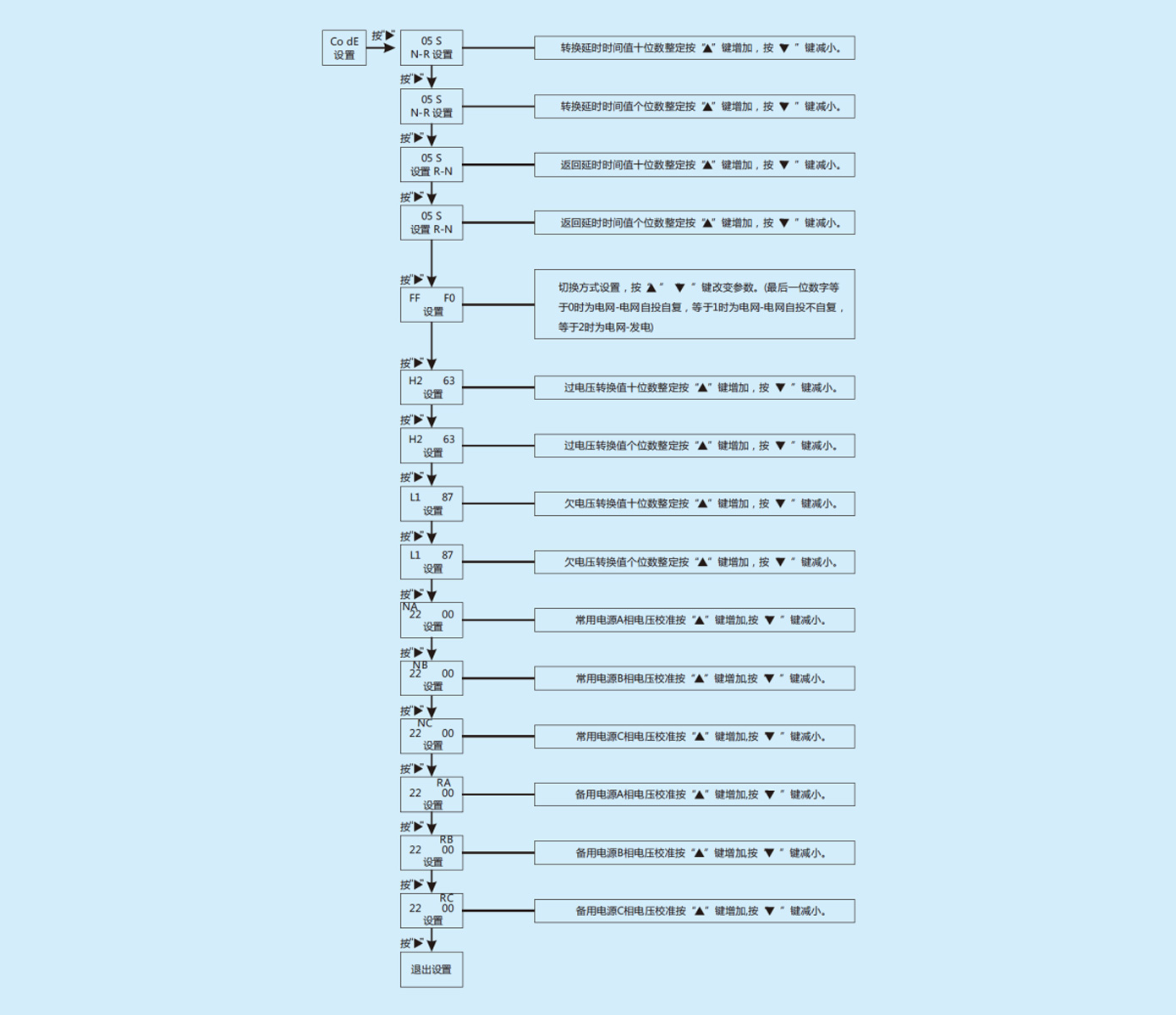

    B型控制器参数设置



    按键说明
    在控制器工作时按下设置键，屏幕显示图中所示的参数设置菜单界面,在设置菜单中，
    按“ ”键可下翻设置选项，按“双分”键则保存退出设置菜单，按“ ”“ ”
    键即可修改参数值。

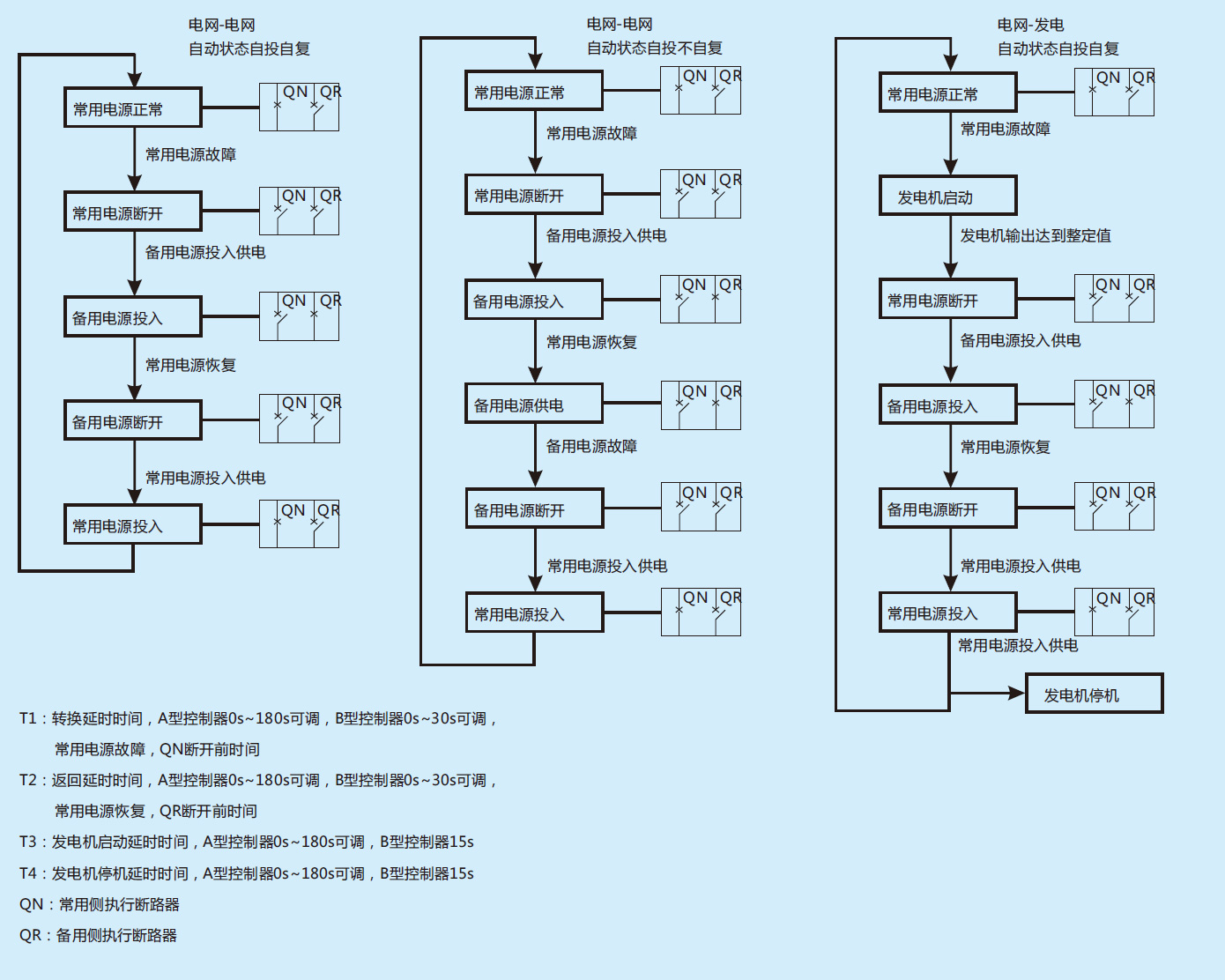

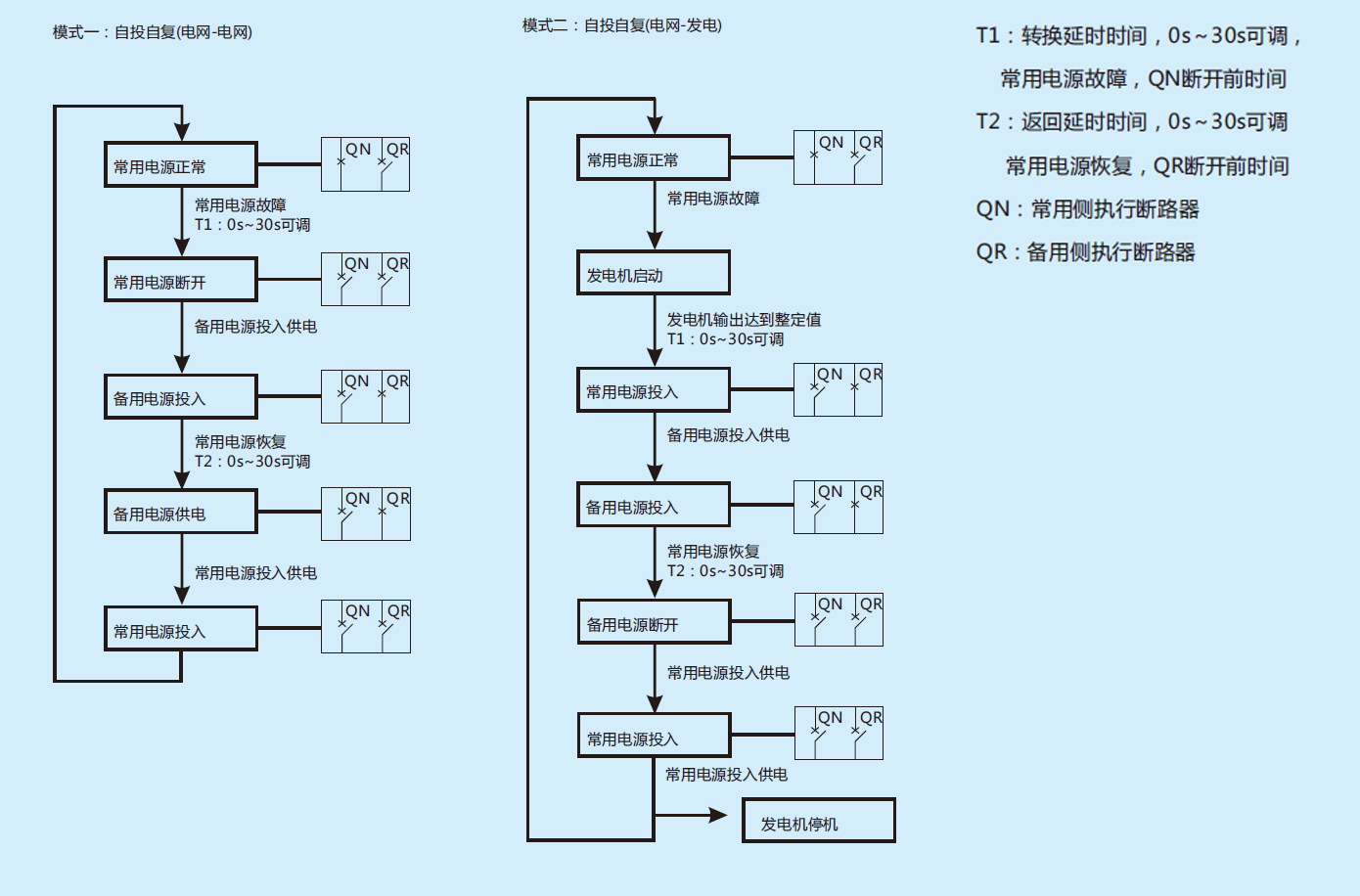

    A型和B型控制器动作流程



    终端型控制器(TXQ5B-63)动作流程



    七、TXQ5外部接线图

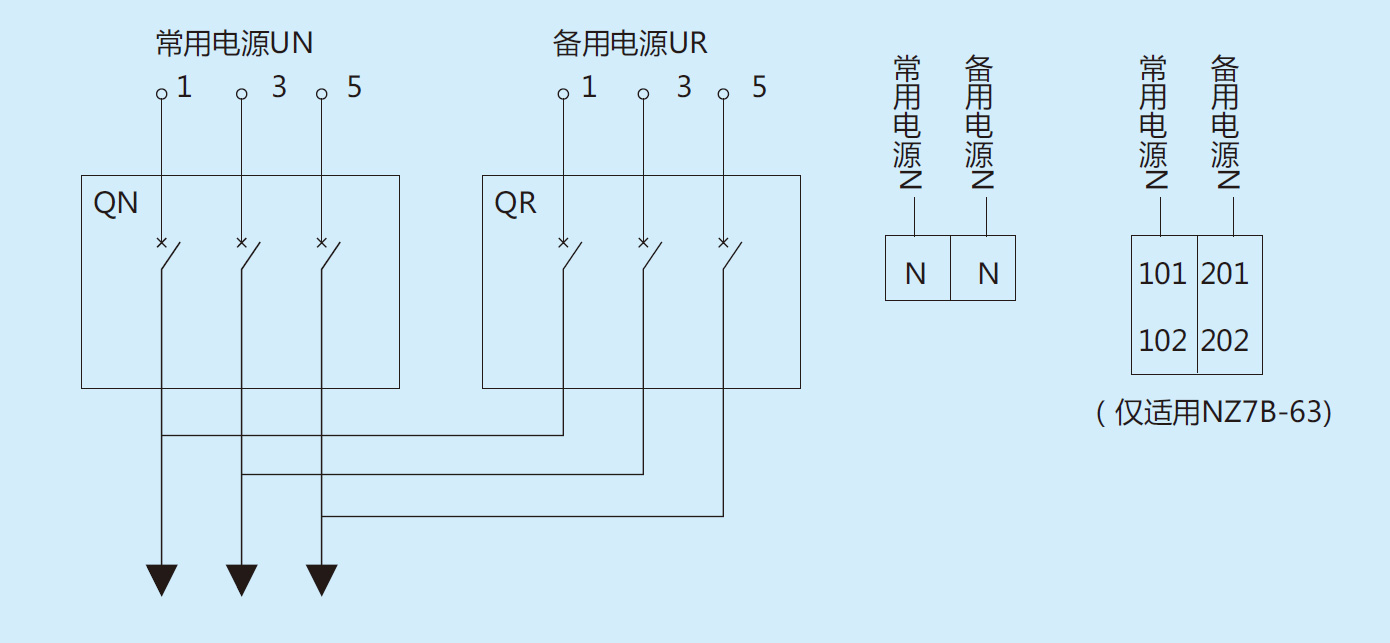

    7.1 3P产品接线图

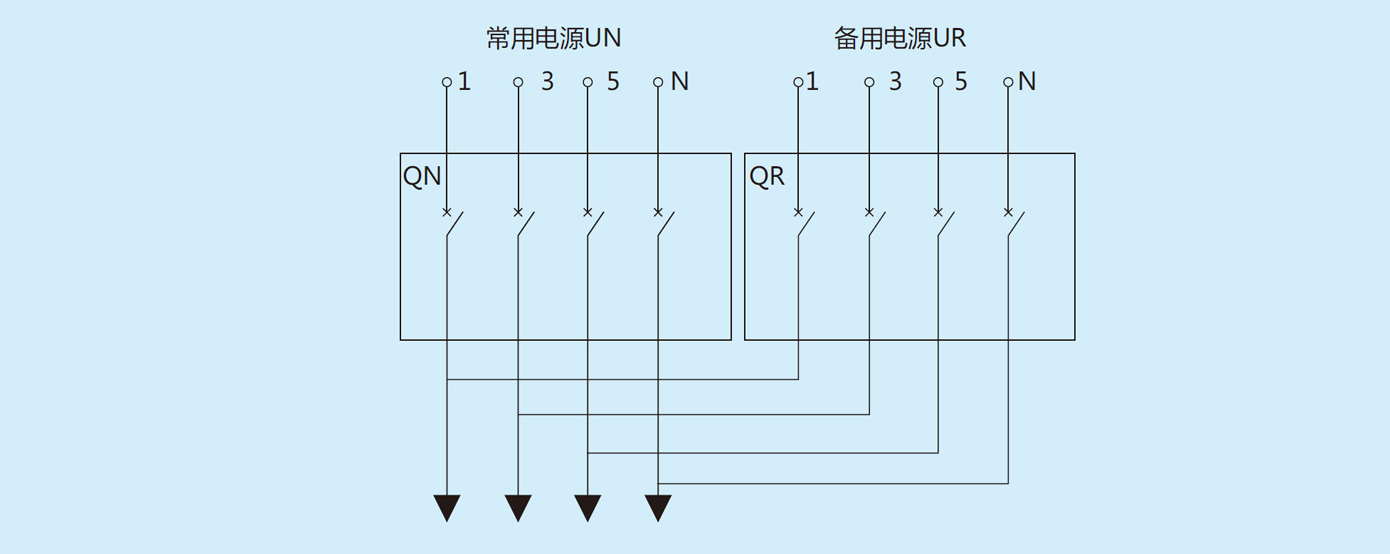

    7.2 4P产品接线图

    注：QN 常用侧执行断路器 QR 备用侧执行断路器

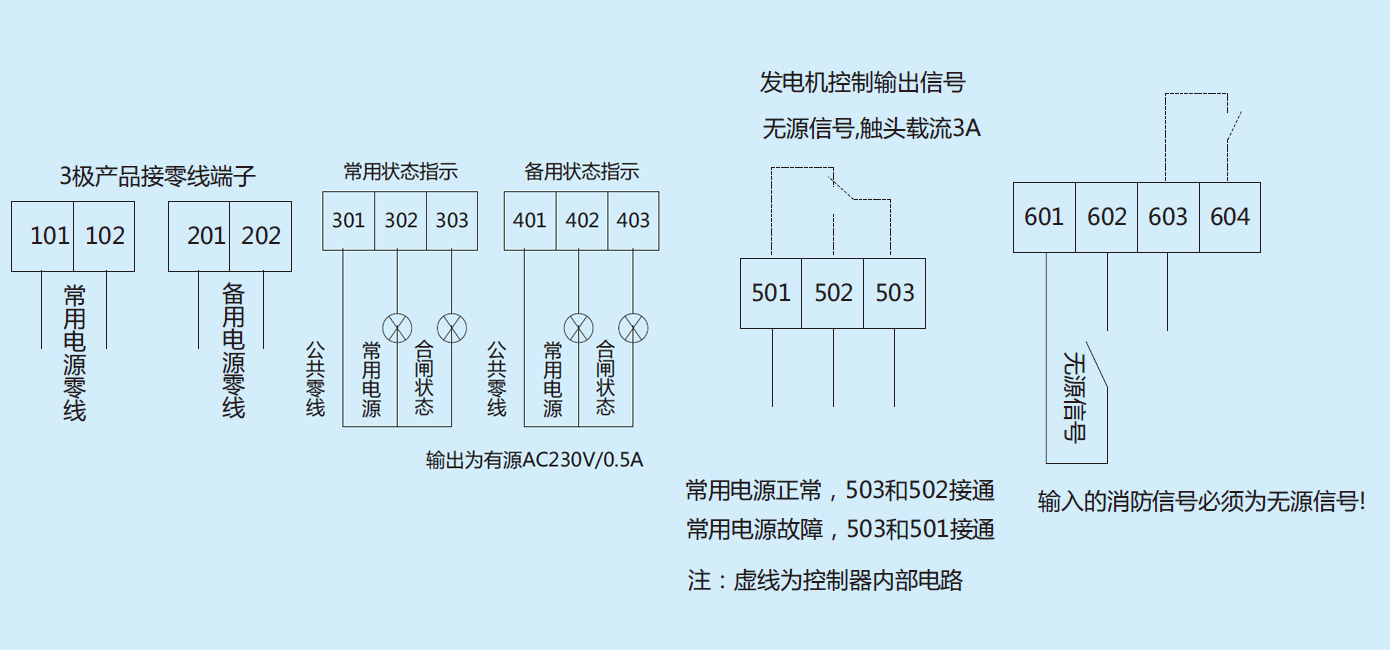

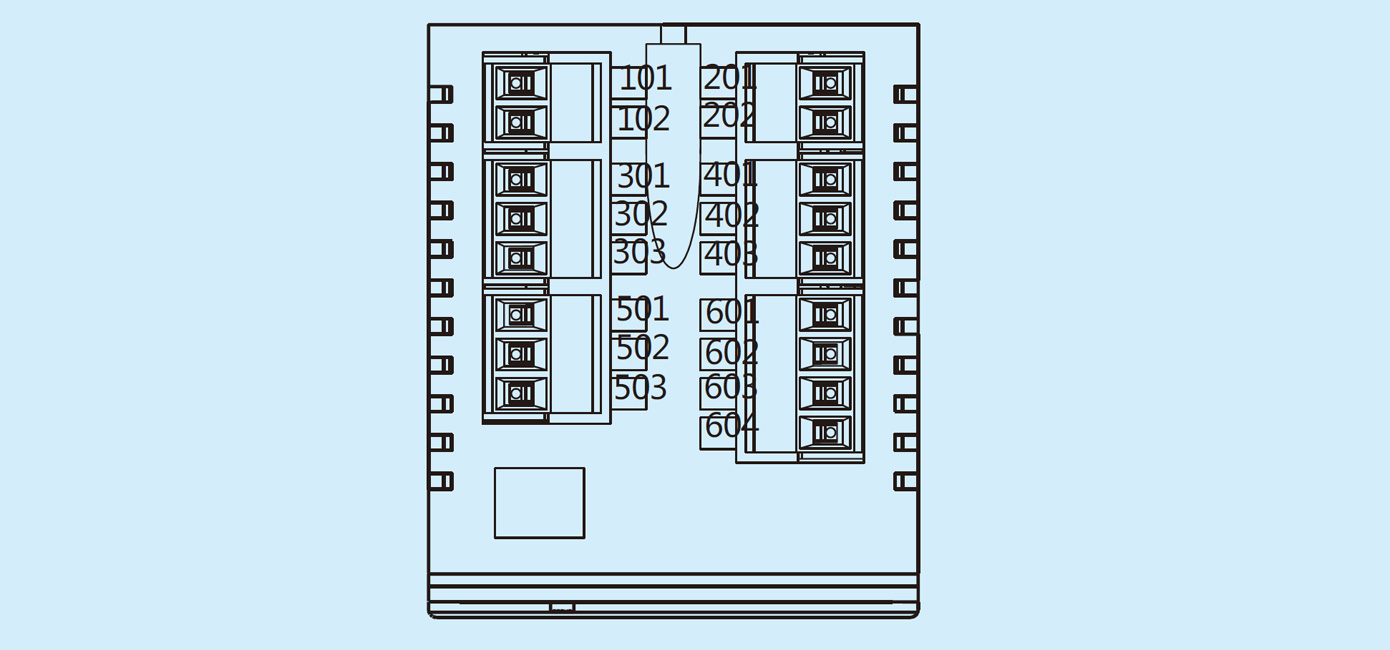

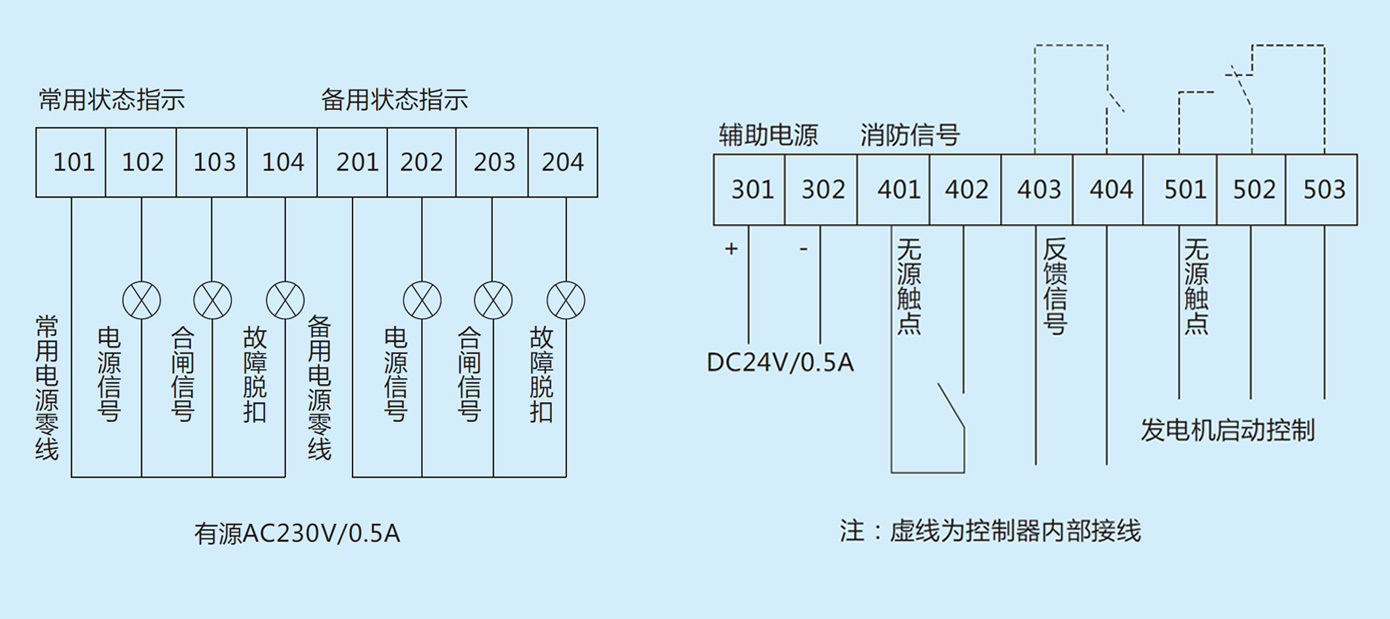

    7.3 A型控制器外部接线

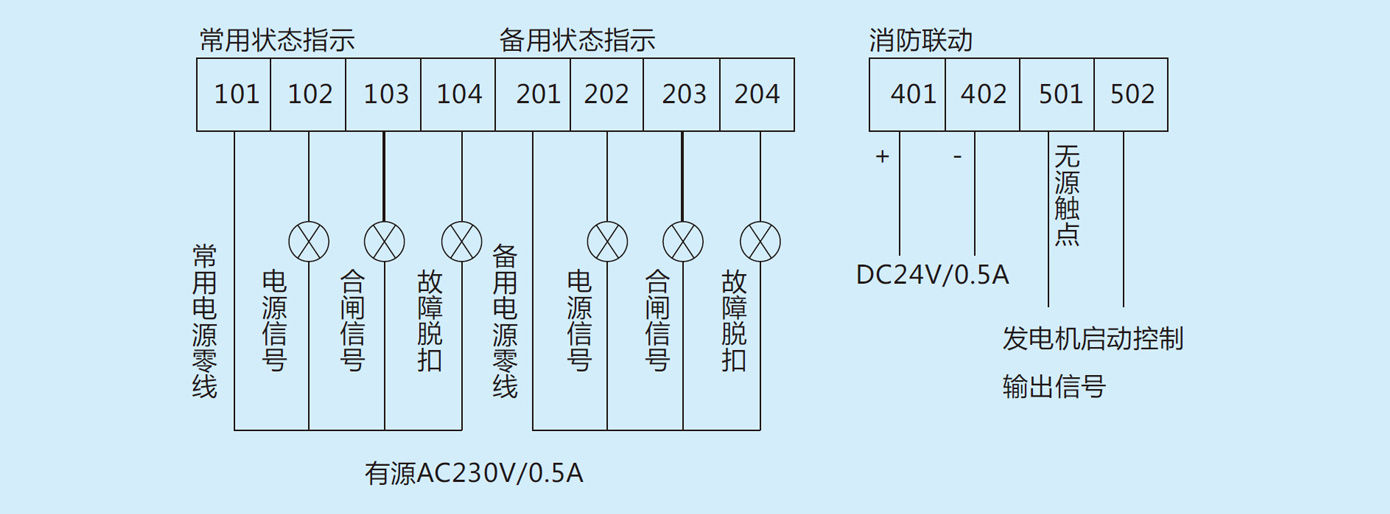

    B型控制器外部接线

    终端型控制器(TXQ5B-63)外部接线

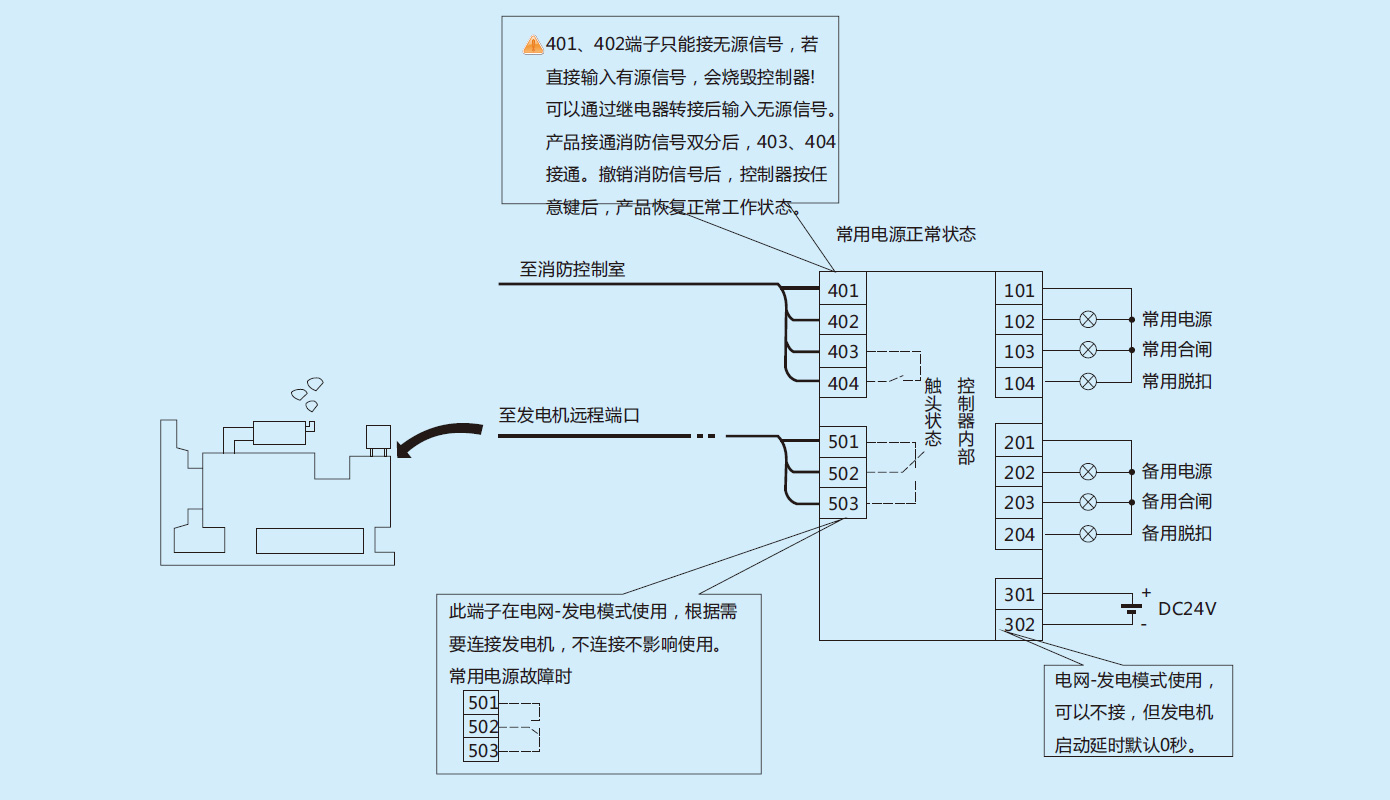

    7.4 典型应用(A型控制器)

    八、进线方式

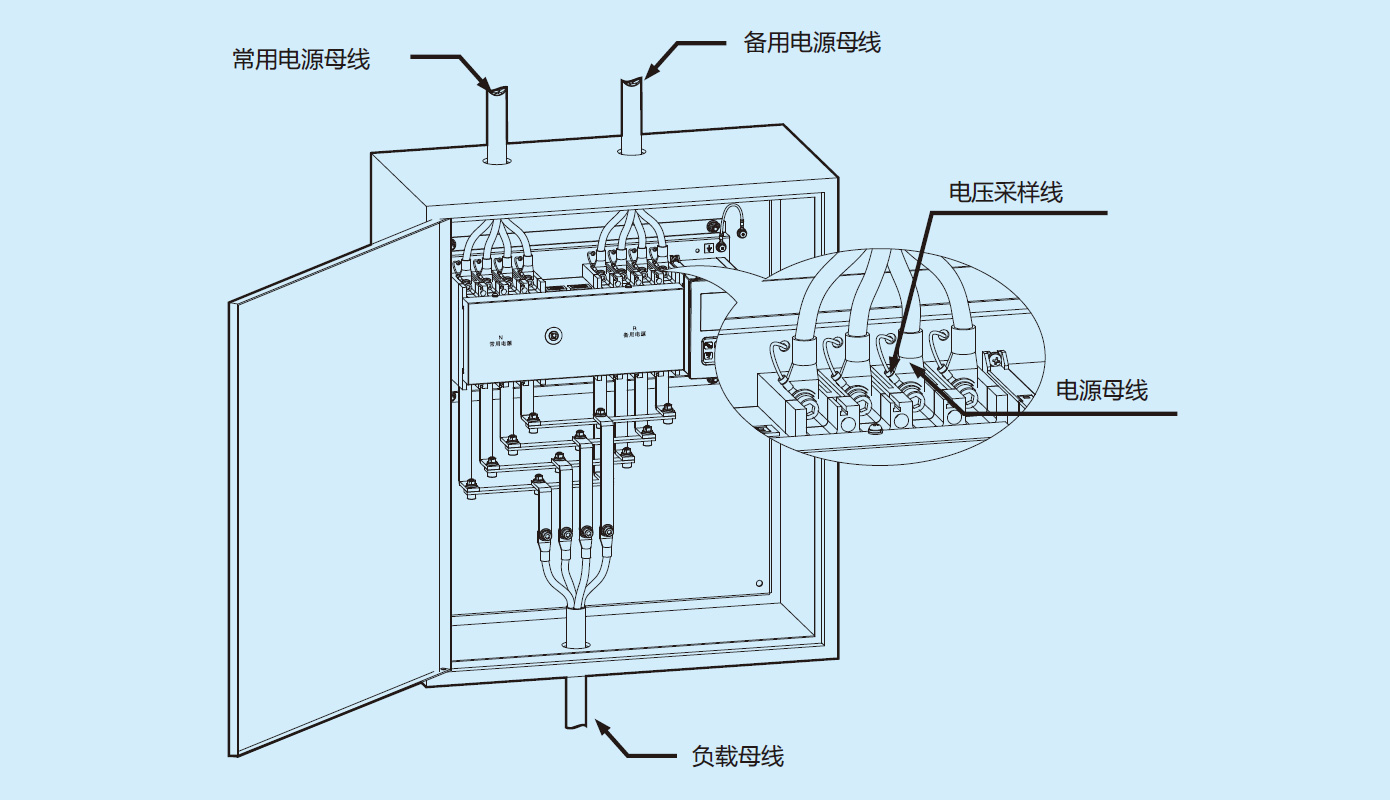

    8.1 上进线

    8.2 安装方式：垂直安装和水平安装

    九、外形及安装尺寸

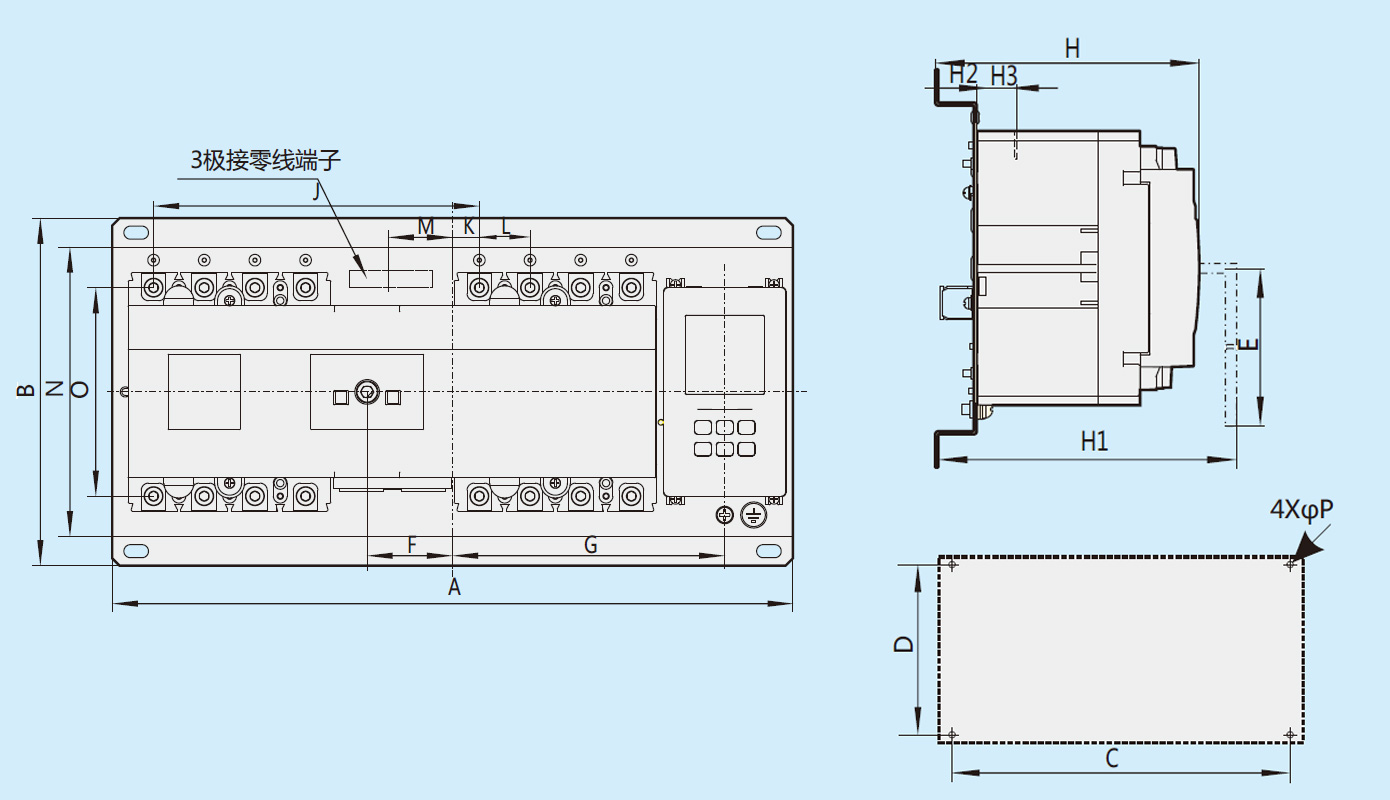

    9.1 TXQ5-63~800外形及安装尺寸


    规格/尺寸 A B E F G J K
    3P 4P 3P 4P 3P 4P 3P 4P
    TXQ5-63 355 380 240 200 40 52.5 132.5 145 178 24 11.5
    TXQ5-100 390 420 240 200 43 58 148 163 194 24 9
    TXQ5-225 435 470 240 200 41.5 59 170.5 188 225 36 18.5
    TXQ5-400 565 615 330 225 43.5 68.5 232.5 257.5 304 61.5 36.5
    TXQ5-630 682 740 330 225 43.5 74.5 291 320 385 89 60
    TXQ5-800 720 790 350 225 44 79 310 345 396 84 49
    规格/尺寸 L M N O H H1 H2 H3 C D P
    3P 4P
    TXQ5-63 25 40 200 117 150 170 25 18/28 322 347 220 φ8
    TXQ5-100 30 43 200 136 150 180 25 24 357 387 220 φ8
    TXQ5-225 35 41.5 200 144 160 190 25 24 402 437 220 φ8
    TXQ5-400 48 43.5 265 224 200 227 24 40 505 555 300 φ10
    TXQ5-630 58 45.5 270 234 200 232 24 42 422 680 300 φ10
    TXQ5-800 70 44 290 243 208 240 24 41.5 665 735 320 φ10

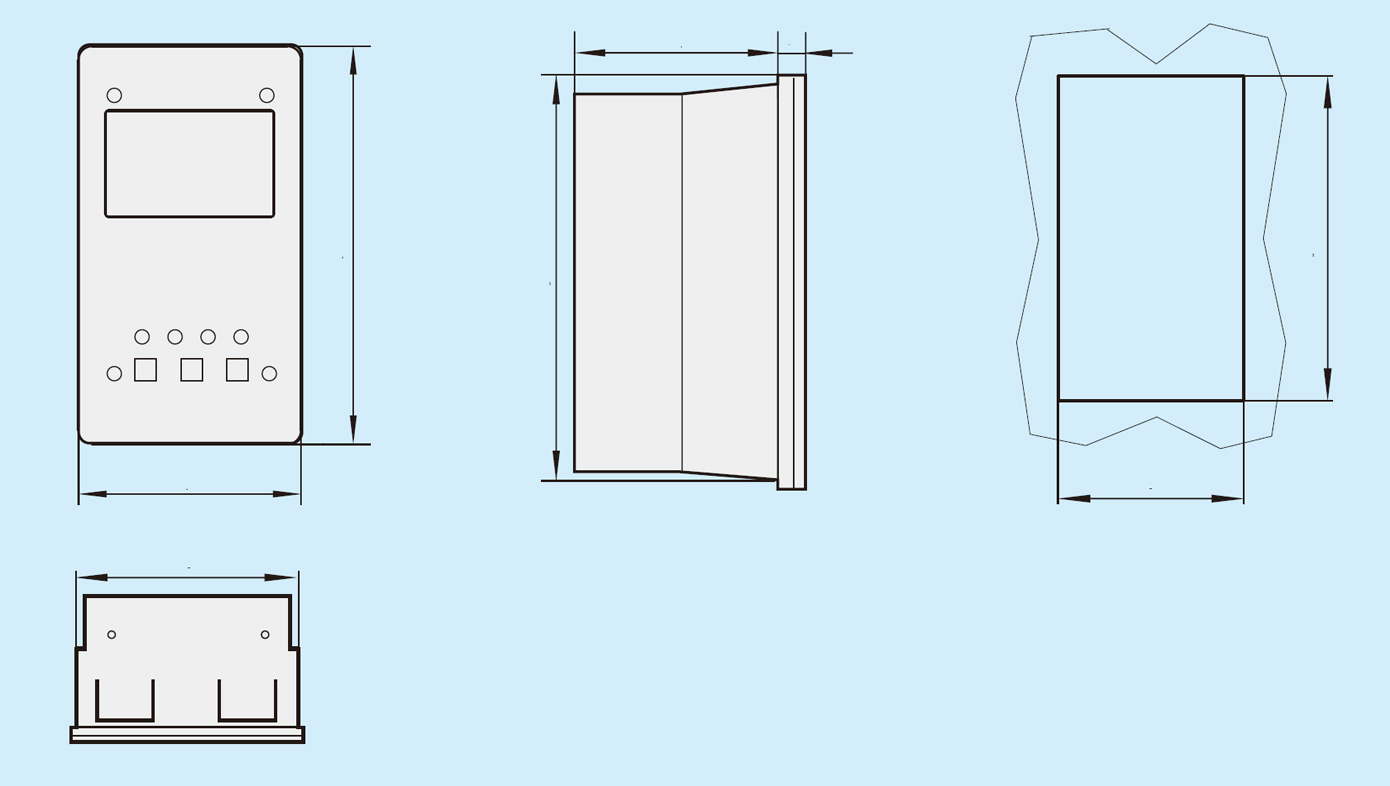

    9.2 A型控制器面板开孔尺寸

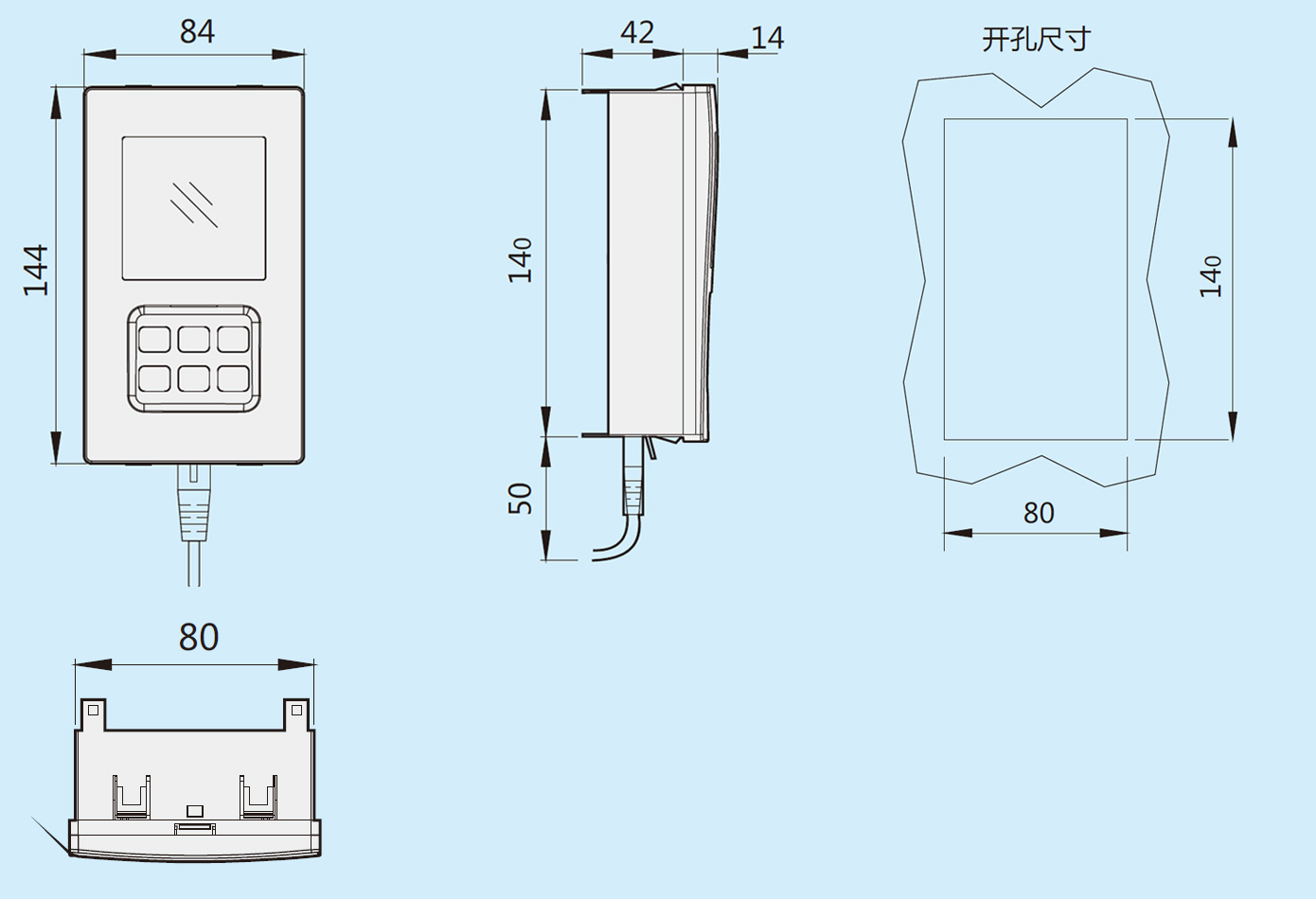

    B型控制器面板开孔尺寸

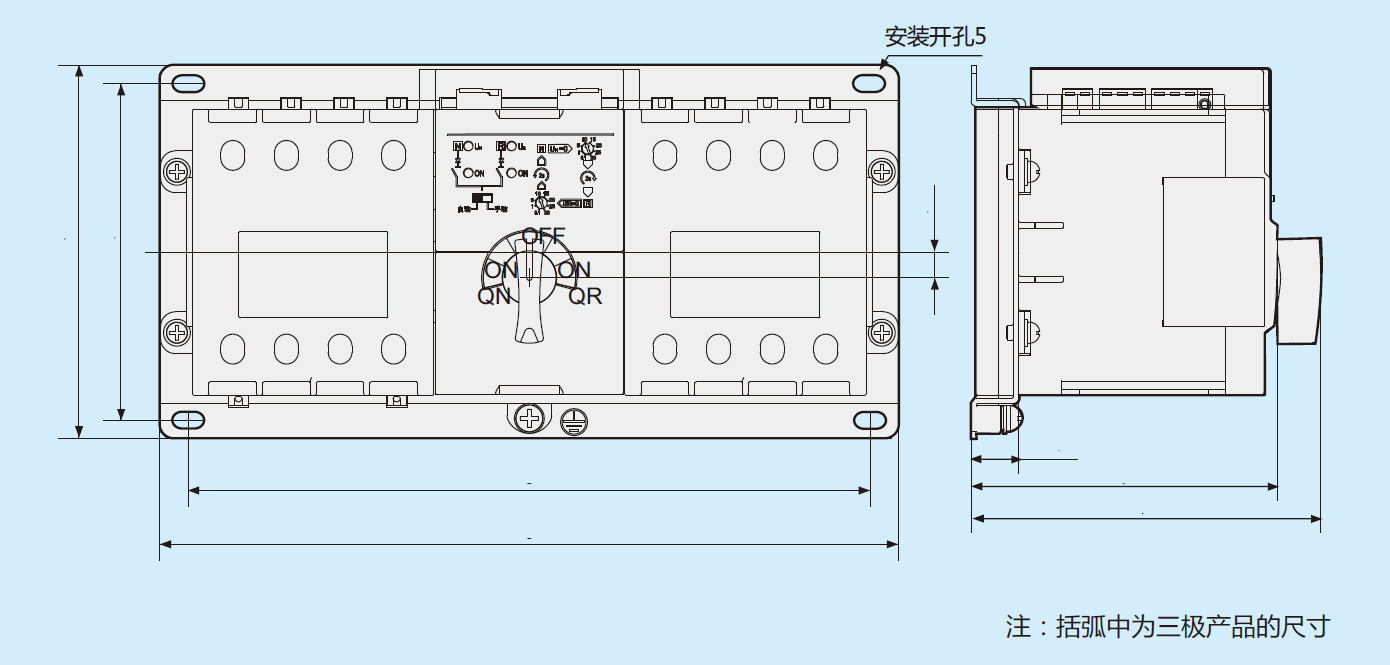

    9.3 TXQ5B-63外形及安装尺寸

    十、订货须知

    用户在订货时应注明产品的型号、电流规格、极数等信息。
    如：订自动转换开关电器，壳架电流100A，额定电流100A，分断能力H型，4极，A型控制器。
    即写为：TXQ5-100H/4100YAX

  • 尺寸

    产品尺寸（长x宽x高） 外盒尺寸（长x宽x高） 外箱尺寸（长x宽x高）
    317*210*120/(250/4P) 340*220*150

    重量

    产品净重(kg) 整盒重量 整箱重量
    6.44/(225/3P) 6.5kg
    注：产品根据不同质量规格，重量会有些误差，上表重量只做参考，实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数（常规） 产品装箱数（出口）
    1只/(250/4P)
