  • 一、适用范围

    TXCPSD双电源自动转换开关控制与保护开关双电源)(简称: TXCPSD开关)主要用于交流额定频率50Hz(或60Hz),额定电压至690V,额定电流从0.4A至1 25A的两路电源(常用电源和备用电源、常用电源和发电电源)供电系统中,因其中一路电源发生过压、欠压、断相、失电时进行电源之间的自动或手动转换,保证其后级电路的供电可靠性和安全性。 TXCPSD开关应用接触器的瞬时转换特点,适用手紧急供电.在用子电网对电网的电源转换中,可实现最小50ms的断电切换时间,提高供电稳定性。根据需要可选配具有过载、过流、短路、三相不平衡等各种电流保护 功能的CB级的CPSD开关 。

    二、型号及其含义

    三、符合标准

    GB1 4048.1 «低压开关设备和控制设备总则»
    GB14048.2 «低压开关设备和控制设备断路器»
    GB14048.4 «低压开关设备和控制设备机电式接触器和电动机起动器»
    GB1 4048.9 «低压开关设备和控制设备多功能电器(设备)控制与保护开关电器(设备)CPS» GB14048.11 «低压开关设备和控制设备多功能电器转换开关电器»

    四、正常工作条件

    4.1、周围空气温度: 上限値不超过+40℃;下限値不低于一1 0℃,24h平均値不超过+35℃。
    4.2、海拔:安装地点海拔不超过2000m。
    4.3、大气条件:大气的相对湿度在周围最高温度+40℃时不超过50%,在较低的温度下可以有较高的湿度。 月平均温度最低为+20℃时,该月的平均最大相对湿度为90%,对因温度变化发生在表面上的凝露应来取特殊的措施
    4.4、防护等级:IP20,防触指功能。
    4.5、污染等级:3级。
    4.6、安装类别:安装类别与额定工作电压有关,在主电路380V系统中的安装类别为lV,在主电路690V系统中以有辅助电路及控制电路的安装类别为lll,报警电路安装类别为ll 。

    五、结构原理与特点

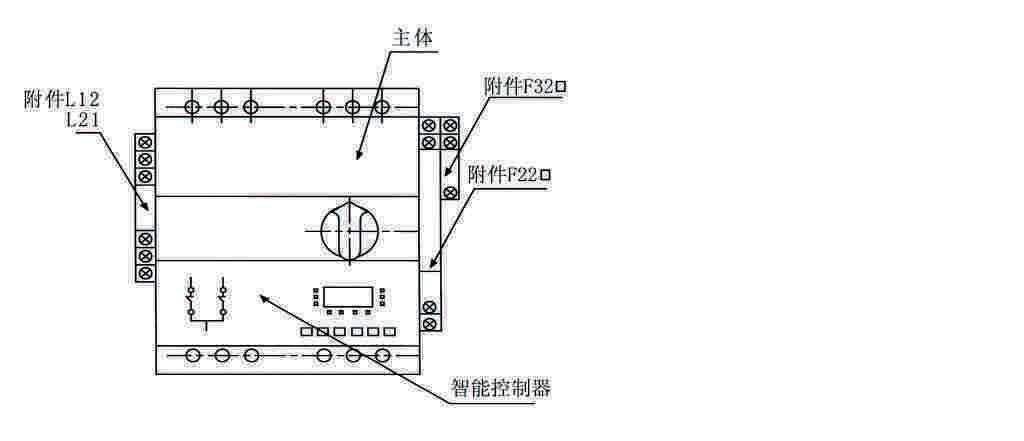

    5. 1、功能模块组合

    5.2、TXCPSD开关特点:

    TXOPSS开关由常用电源側(TXCPSDN)和备用电源側(TXCPSDR)组成,之间通过机械联锁、电气联锁确保开关转換的稳定性。TXCPSD开关通过内部的智能控制器控制,具有常用电源三相同时检测,备用电源三相同时检测功能,通过检-测电源电压出现失压、过压、欠压、断相等现象,实现TXCPSD开关自投自复、自投手复、自投不自复、手投自复、手投不自复、手投手复等功能转换。根据用户特殊定制,可加入电流过裁、电机堵转、短路、三相电流不平衡等保tP功能构成CB级双电源保:i1ll'开。

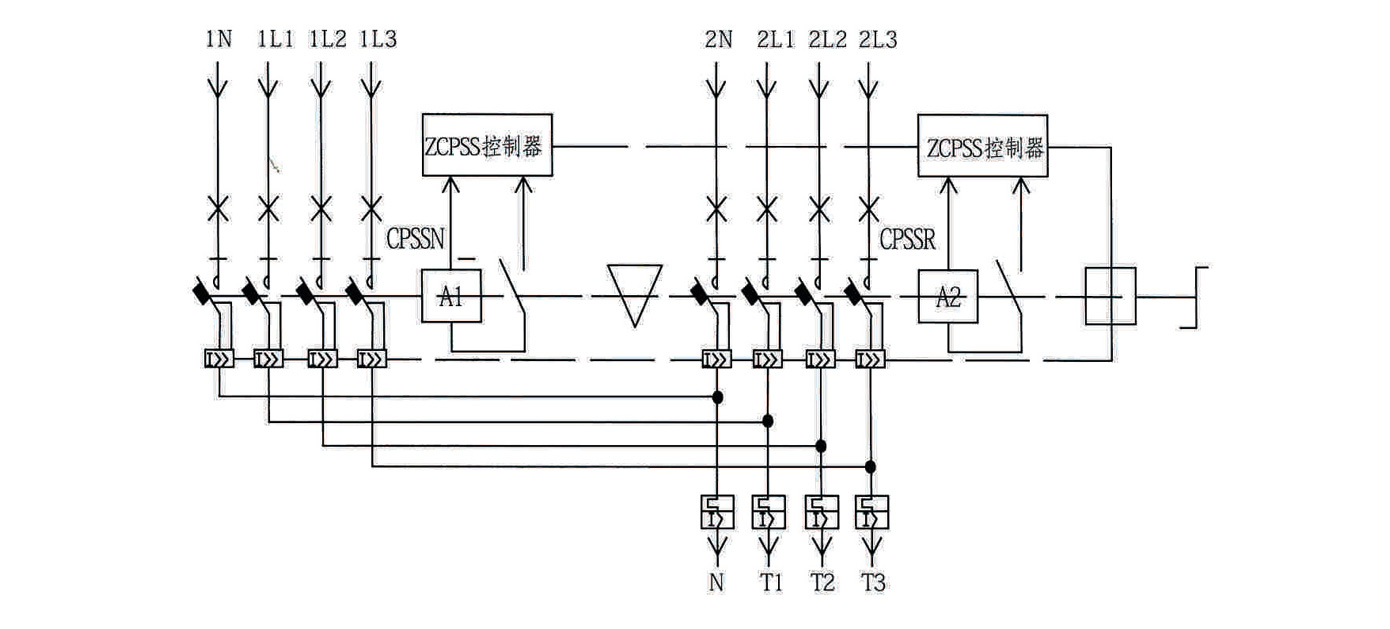

    5.3、TXCPSD开关电气原理图


    注: CPSDN接常用电源, CPSDR接备用电源。ZCPSD控制器为电子部件。

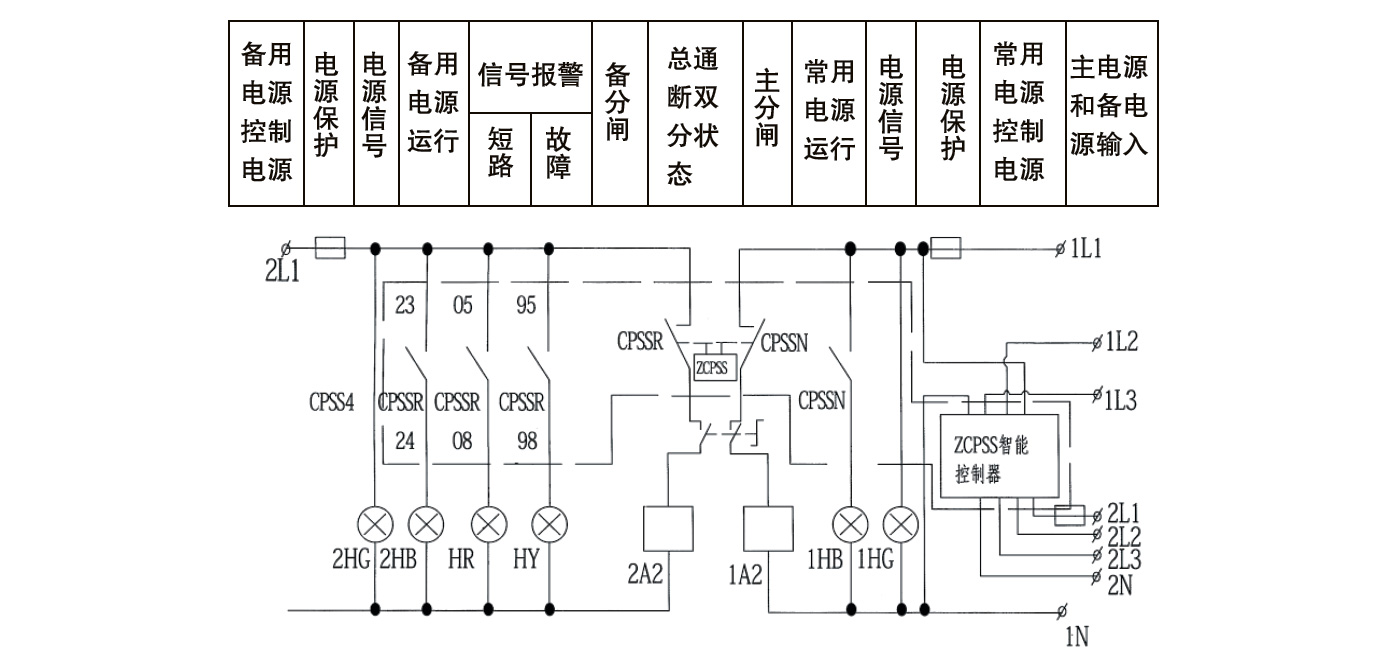

    5.4、TXCPSD控制(自投自复、手投自复)四相四线电路图

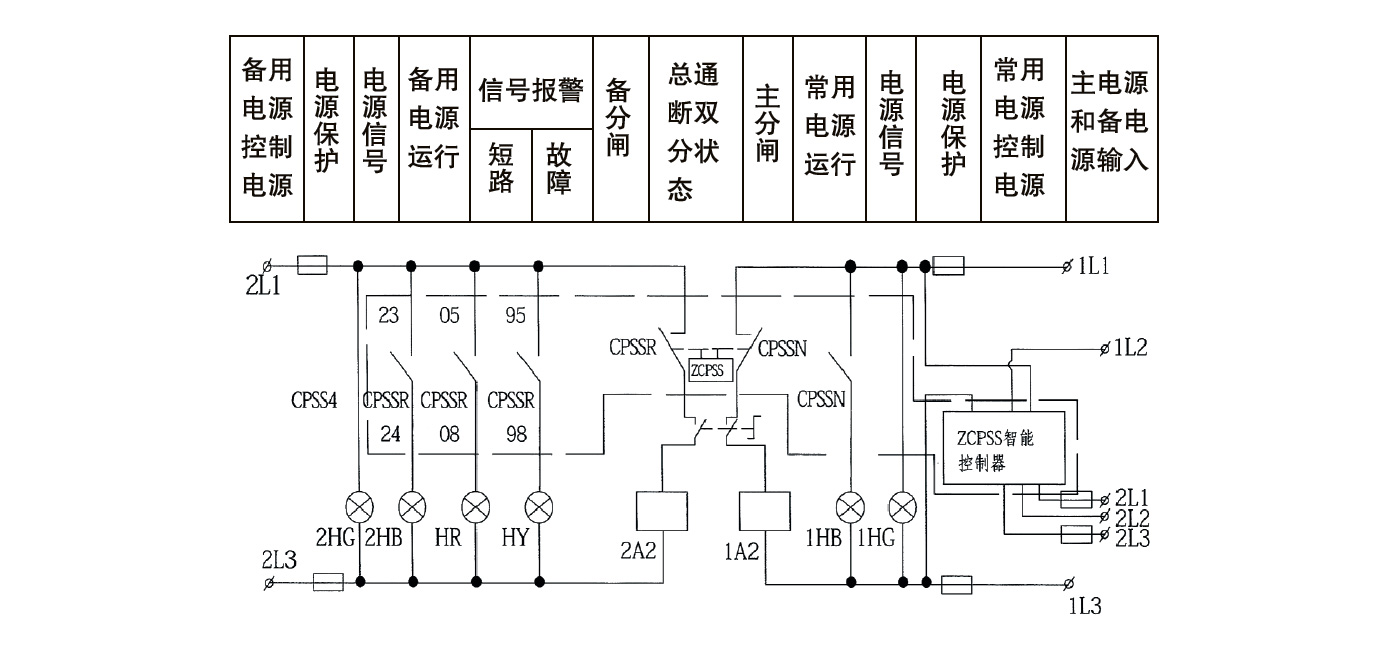

    TXCPSD控制(自投自复、手投自复)三相三线电路图

    六、外形及安装尺寸

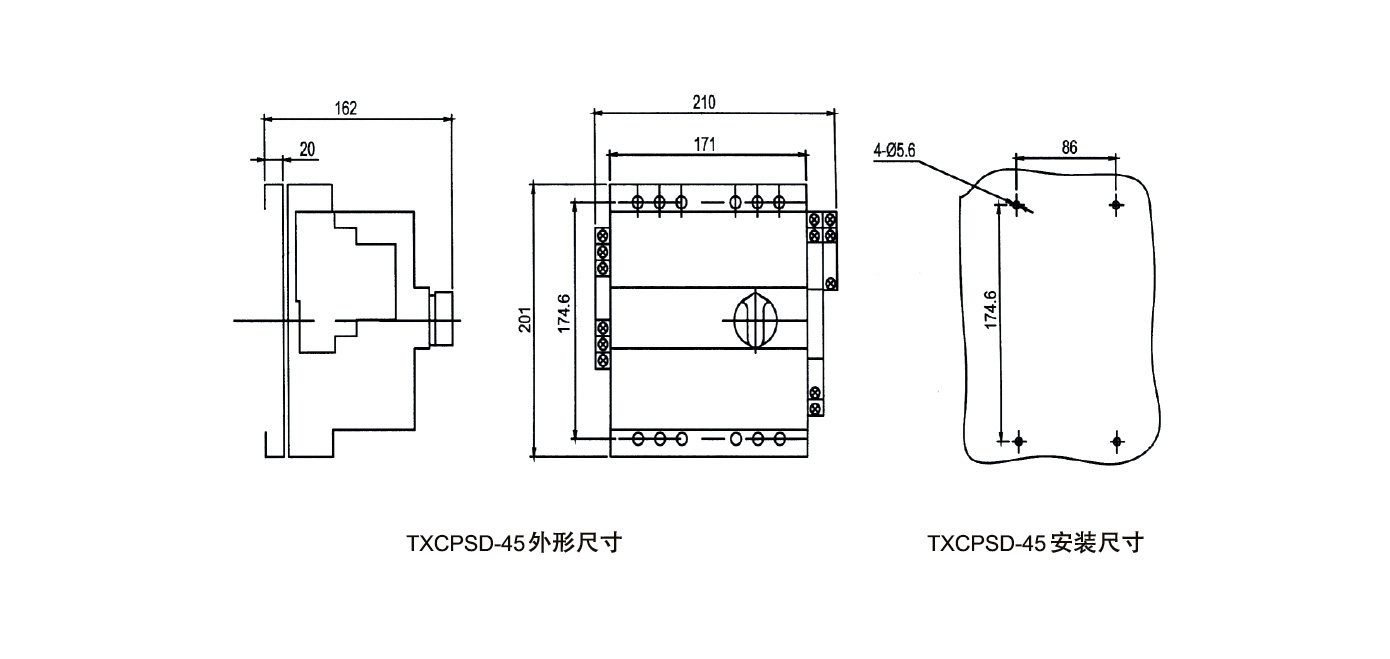

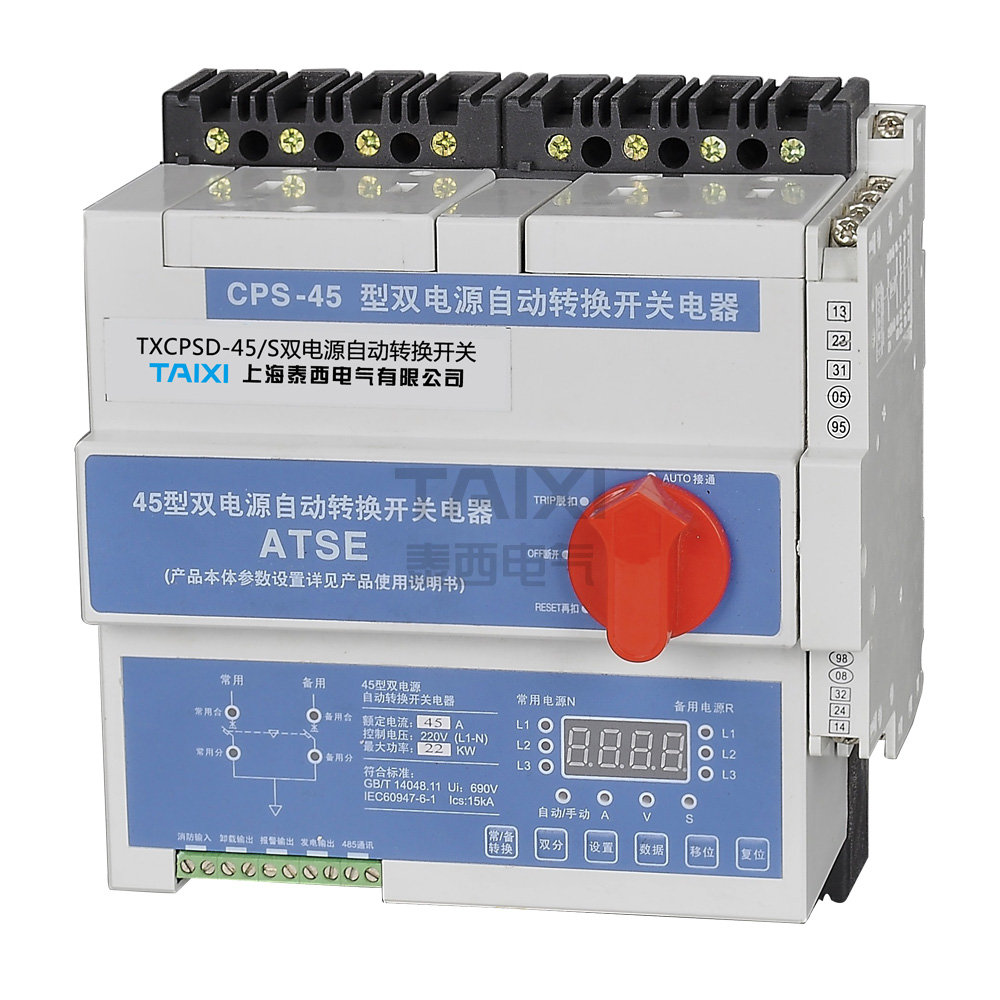

    6.1、TXCPSD-45外型安装尺寸

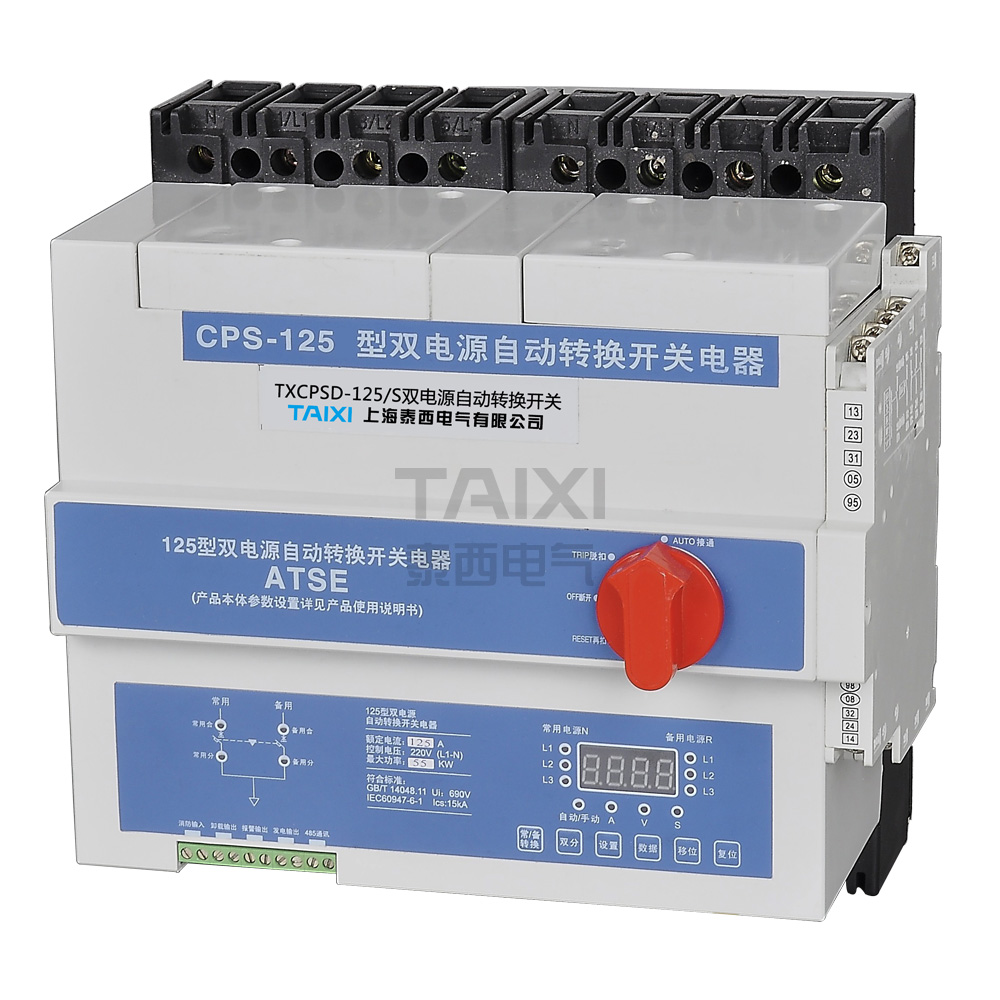

    6.2、TXCPSD-125外型安装尺寸

    七、订货举例

    7.1、TXCPSD-125C/M100/02+09M

    “TXCPSD”为双电源自动转换开关;
    "125”为主体売架等级电流;
    "100”为电子控制器额定电流:
    "02+09”为4常开+2常闭+1故障信号+1短路信号

    7.2、TXCPSD-45C/M32/02+09M

    ”TXCPSD”为双电源自动转换开关:
    "45”为主体売架等级电流;
    "32”为电子控制器额定电流 1
    "02+09”为4常开+2常闭+1故障信号+1短路信号
