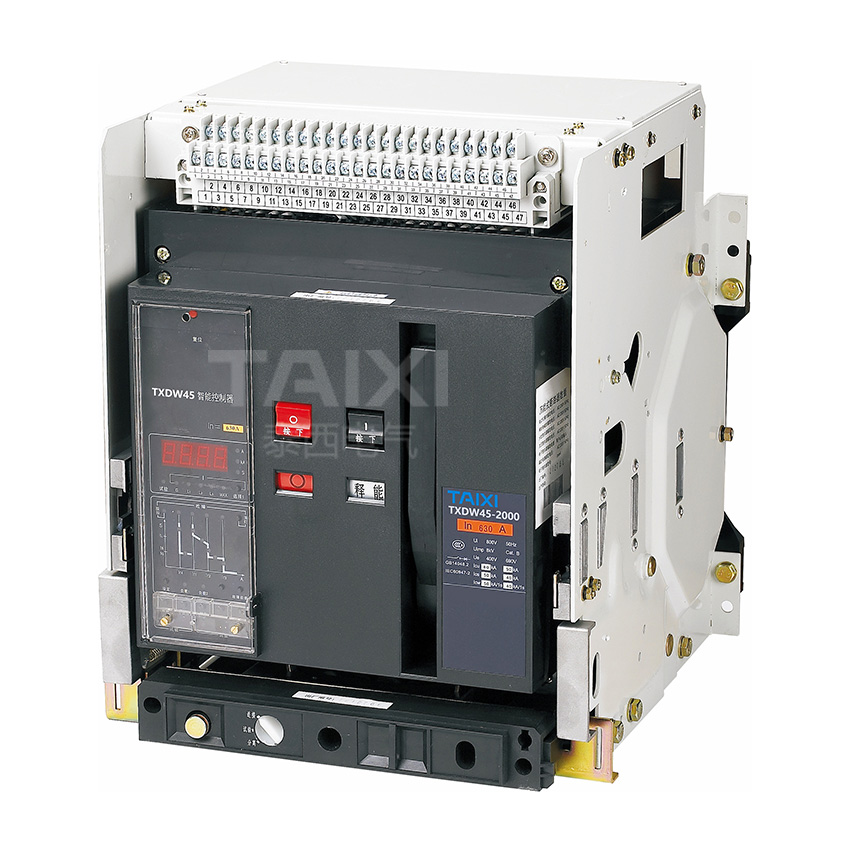

TXDW45智能型万能式断路器（框架式断路器） (以下简称断路器)，适用于交流 50Hz，额定电压至660V(690V)及以下， 额定电流630A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接 地等故障的危害。智能型万能式断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同 时带有开放式通讯接口，可进行“四遥”, 以满足控制中心和自动化系统的要求。智能型万能式断路器在海拔2000米时脉冲 耐压 8000V (不同海拔按标准修正，最高不超过12000V)。该智能型万能式断路器不带智能控制器及传感器时可作隔离器用。
断路器符合GB14048.2《低压开关设备和控制设备 低压断路器》和 IEC60947-2《低压开关设备和控制设备断路器》等标准。

● 分类
按安装方式分：固定式、抽屉式。
按极数分：三极、四极。
按操作方式分：电动操作、手动操作(检修、维护用)。
●脱扣器种类
智能控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。
● 智能型万能式断路器的控制器性能
a. 智能控制器分为：bse5(H型：通讯用)、bse4(M型：普通智能型)、bse3(L型：经济型);
b. 具有过载长延时反时限，短延时反时限、定时限、瞬时功能。可由用户自行设定组成所需要的保护特性;
c. 单相接地保护功能;
d. 显示功能：整定电流显示、动作电流显示、各相电压主显示(电压显示应在订货时提出);
e. 报警功能：过载报警;
f. 自检功能：过热自检、微机自诊断;
9. 试验功能：试验控制器的动作特性。

● 周围空气温度：上限值不超过+40℃，下限值不低于-5℃, 24h平均值不超过+35℃。
注：下限值为-10℃或-25℃的工作条件，用户应与本公司申明; 上限值超过+40℃或下限值低于-10℃或-25℃的工作条件，用户应与本公司协商。
● 安装地点的海拔不超过2000m。
● 大气条件：大气相对湿度在周围空气为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。超过规定要求应与本公司协商。
● 防护等级：IP30
● 污染等级：Ⅲ
● 使用类别：B类或A类
● 安装类别：额定工作电压660V(690V)及以下的断路器以及欠电压脱扣器，电源变压器初级线圈用于安装类别IV；辅助电路及控制电路安装类别为Ⅲ。
● 安装条件：断路器应按本说明书要求安装，断路器的垂直倾斜度不超过5°(矿用断路器的倾斜度不超过15°)。

● 智能型万能式断路器正面指示

智能型万能式断路器的额定电流

断路器的额定短路分断能力及短时耐受电流，断路器飞弧距离为“零”(即断路器外无飞弧)

注: 表中分断能力上下进线相同

智能型万能式断路器的过电流控制器保护特性和功能

1、控制器的整定值Ir(I/In)及误差 注：当同时具有(要求)三段保护时，整定值不能交叉。

2、长延时过电流保护反时限动作特性I²TL=(1.5lr1)²tL，其(1.05~2.0)lr1的动作时间见表四，其时间误差为±15%。
注：tL-长延时1.5lrs的整定时间，TL-长延时的动作时间。
注：当同时具有(要求)三段保护时，整定值不能交叉
3、短延时过电流保护特性
短延时过电流保护为定时限，如要求低倍数为反时限时，其特性按：I²Ts=(8Ir1)²ts, ts为一般延时设计时间；当过载电流>8Ir时，自动转换为定时限特性。其定时限特性见表五。时限误差为±15℃。

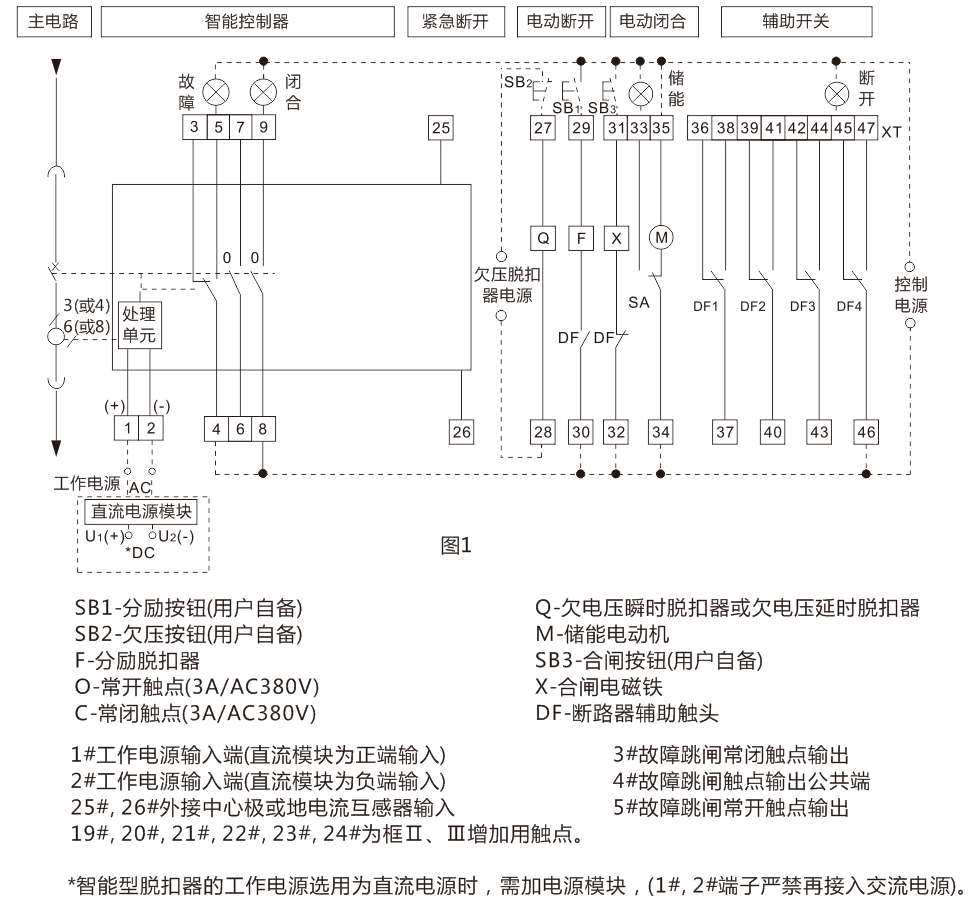

1. L, M型智能控制器(标准型)接线图(见图1)

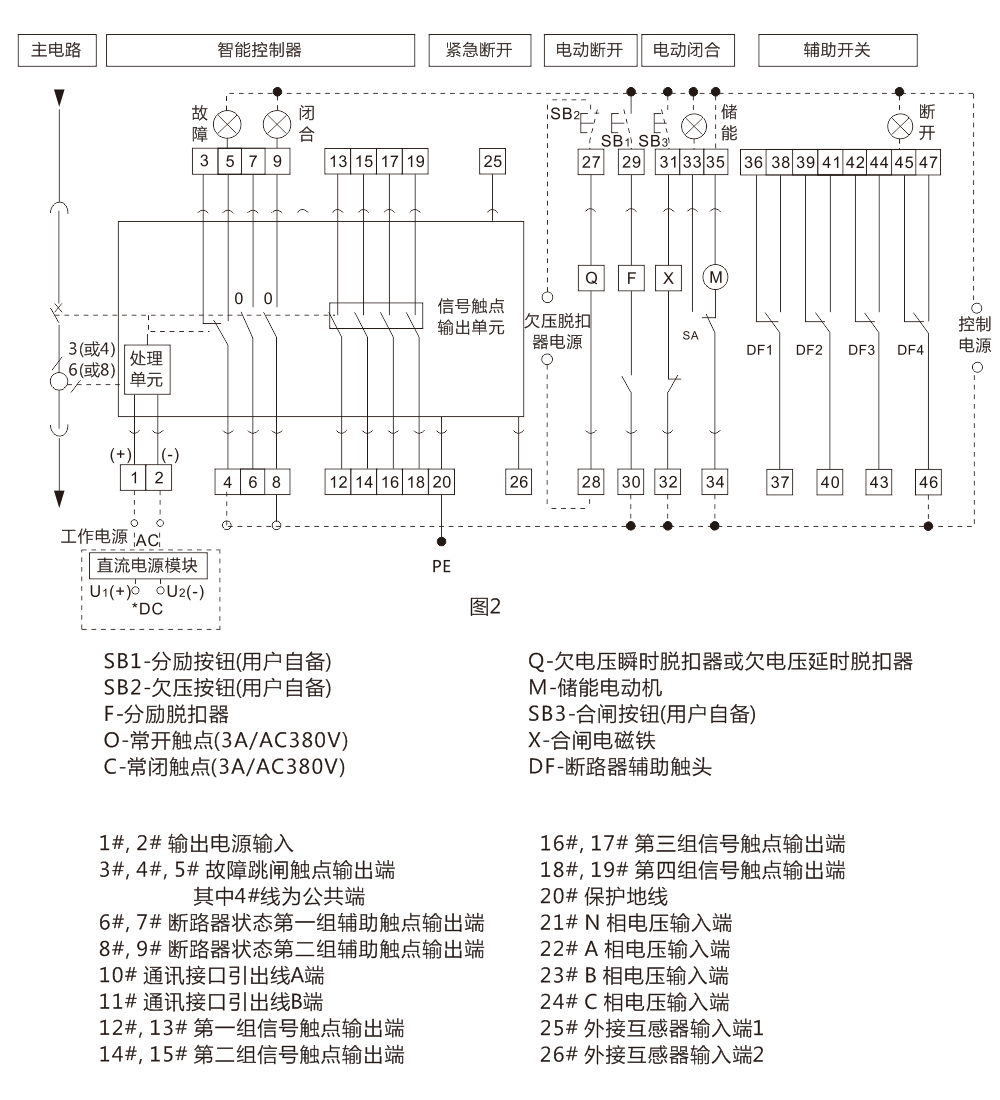

2. M, H型智能控制器+附加功能(多功能型)接线图(见图2)

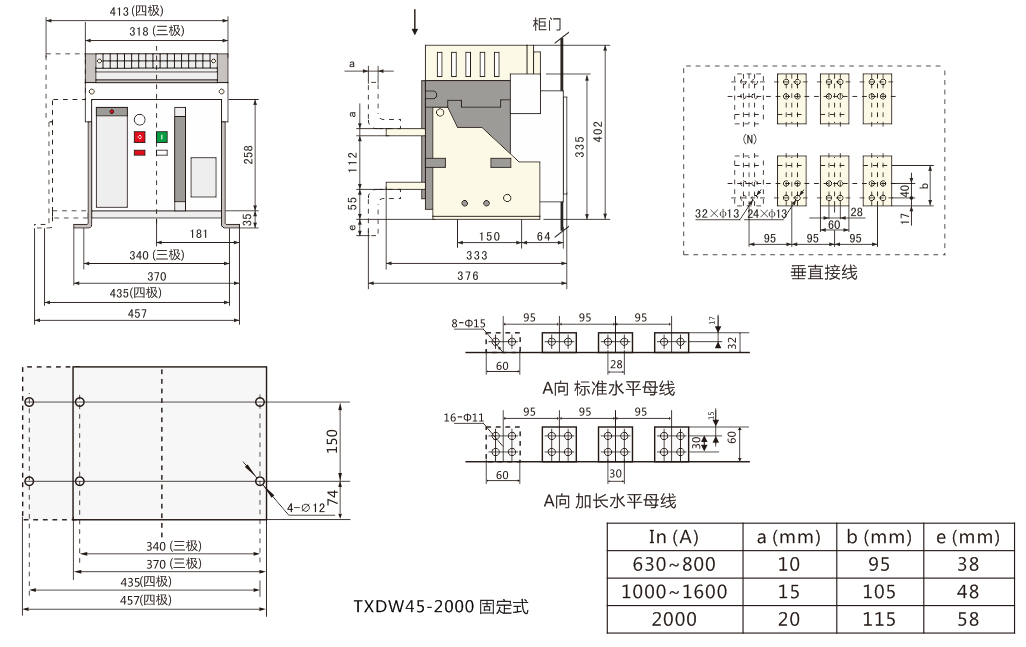

TXDW45-2000(框Ⅰ)固定式智能型万能式断路器安装尺寸及外形尺寸

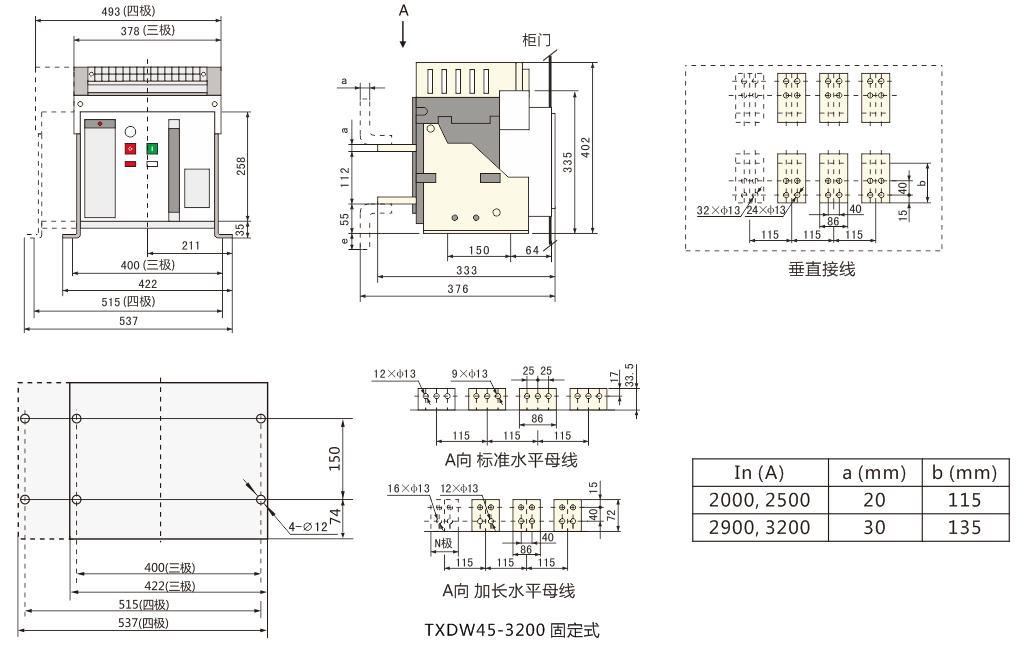

TXDW45-3200(框Ⅱ)固定式断路器安装尺寸及外形尺寸

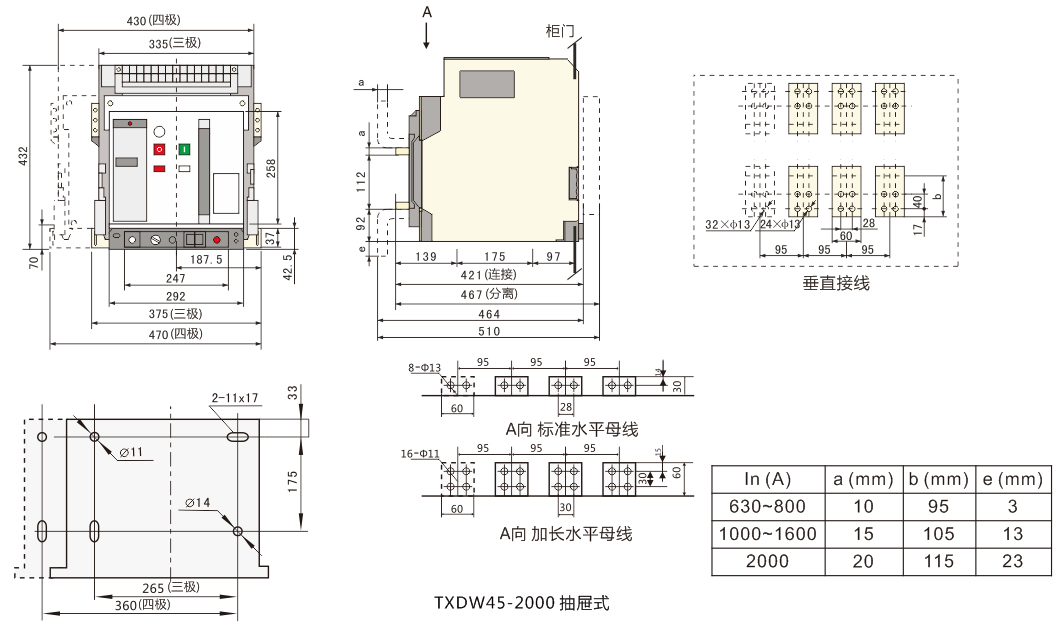

TXDW45-2000(框Ⅰ)抽屉式智能型万能式断路器安装尺寸及外形尺寸

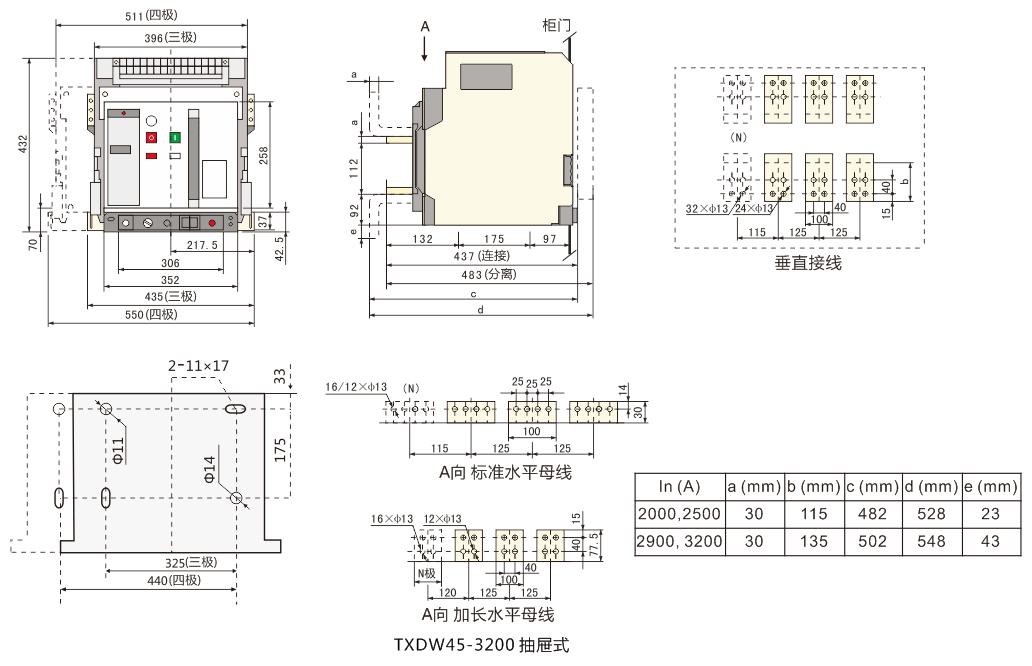

TXDW45-3200(框Ⅱ)抽屉式断路器安装尺寸及外形尺寸

TXDW45-4000(框Ⅱ增容)抽屉式断路器安装尺寸及外形尺寸

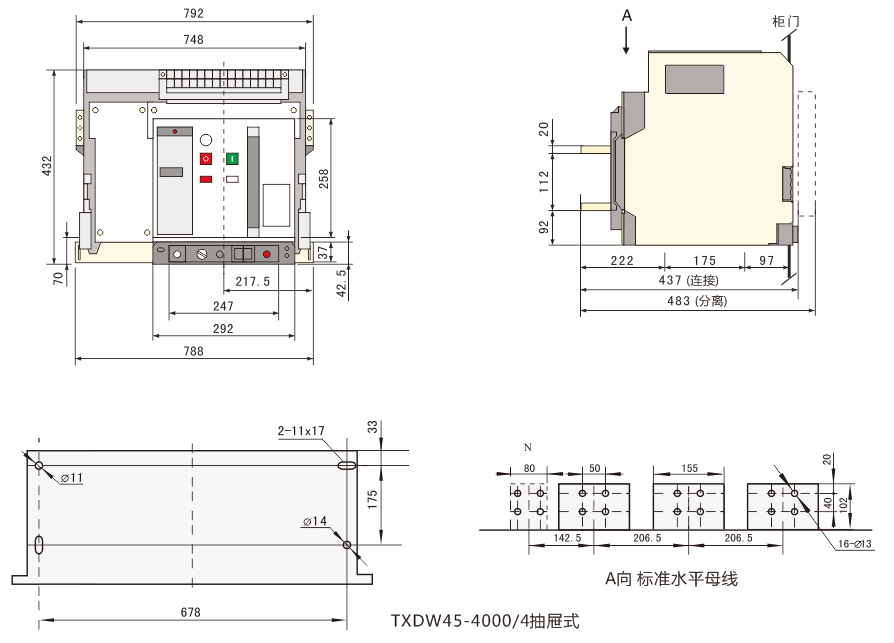

TXDW45-4000/4(框Ⅰ3+4型)抽屉式断路器安装尺寸及外形尺寸

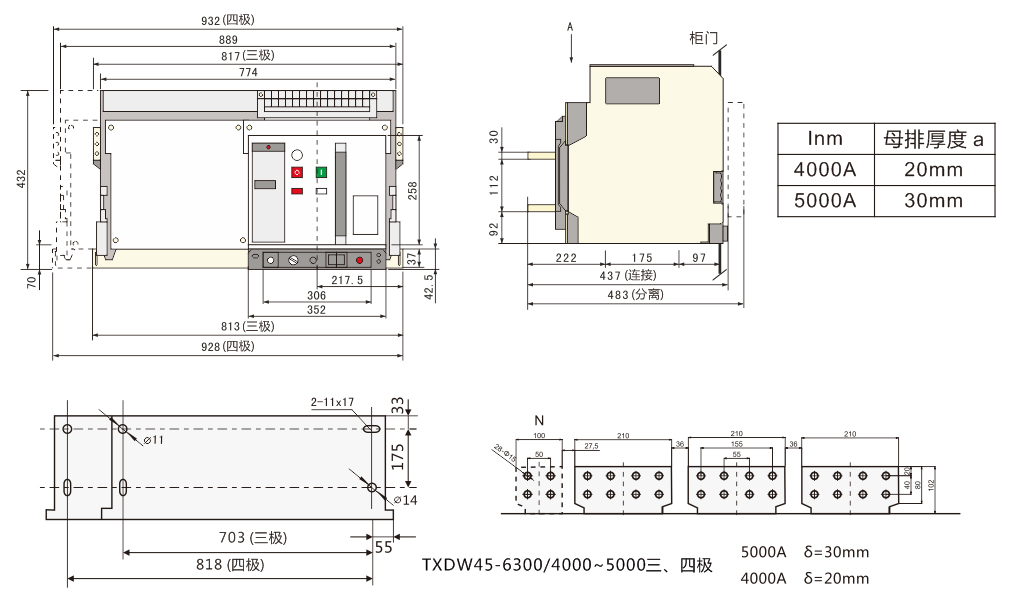

TXDW45-6300/4000A~5000A(框Ⅲ)抽屉式断路器安装尺寸及外形尺寸

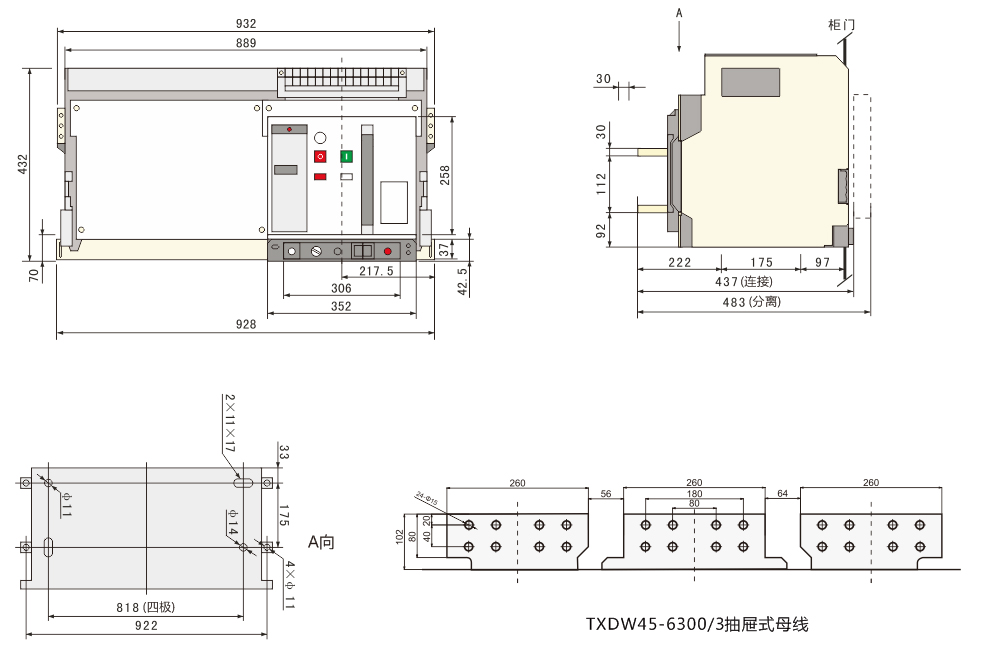

TXDW45-6300/3 6300A(框Ⅲ)抽屉式断路器安装尺寸及外形尺寸

用户连接铜排规格、数量
