产品名称：DZ108电动机专用保护塑壳断路器

产品型号：DZ108

联系我们（二十四小时为您服务）

电话：13356192265
（手机或pad点击可直接拨打电话）
QQ: 2706192265
（添加好友时请注明客户、询问产品等。）
旺旺 ：点击打开旺旺聊天界面，
和泰西电气客服沟通

  • 产品参数

  • 产品细节

  • 尺寸重量

  • 相关资料

  • 产品视频

  • 在线留言

  • 一、适用范围

    DZ108系列塑料外壳式断路器（DZ108塑壳断路器、低压塑壳断路器）适用于交流50Hz或60Hz，额定电压至380V及以下，额定电流0.1 A至63A的电路中。作为电动机的过载、短路保护之用。也可在配电网络中作线路和电源设备的过载及短路保护之用。在正常情况下，亦可用作线路的不频繁转换及电动机的不频繁起动和转换之用。
    断路器符合标准：IEC60947-2，GB14048.2。

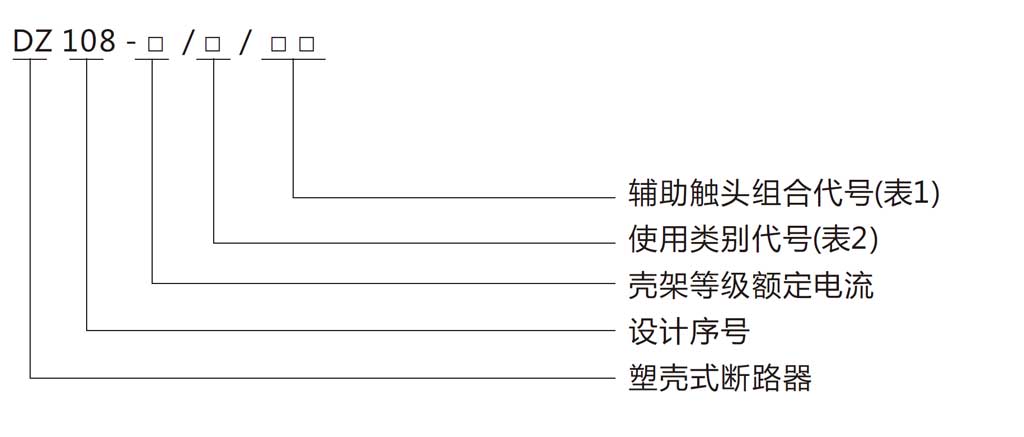

    二、型号及其含义

    辅助触头组合代号 代表辅助触头的种类
    11 一常开和一常闭

    注：辅助触头组合代号由两位数字表示，第一位数字为常开触头(NO)数量，第二位数字为常闭触头(NC)数量。

    使用类别代号 代表的使用类型
    1 配电保护型断路器
    2 电动机保护型断路器

    三、结构特点

    DZ108断路器具有双金属片式反时限延时脱扣器和电磁式瞬时脱扣器。过载脱扣器具有温度补偿装置。
    操作方式有按钮操作、旋钮操作及手柄操作，为板前接线、板前安装式。DZ108-20、32型断路器具有安装卡板，可直 接嵌装在35mm宽的标准导轨上。
    脱扣机构采用了速闭、速断结构，使断路器具有限流特性。
    DZ108过电流脱扣器电流整定范围(见表3)

    产品型号 额定电流（A） 脱扣器整定范围（IrA）
    DZ108-20 0.16 0~0.16
    0.25 0.16~0.25
    0.4 0.25~0.4
    0.63 0.4~0.63
    1 0.63~1
    1.6 1~1.6
    2.5 1.6~2.5
    3.2 2~3.2
    4 2.5~4
    5 3.2~5
    6.3 4~6.3
    8 5~8
    10 6.3~10
    12.5 8~12.5
    16 10~16
    20 14~20
    DZ108-32 1.6 1~1.6
    2.5 1.6~2.5
    4 2.5~4
    6.3 4~6.3
    10 6.3~10
    12.5 8~12.5
    16 10~16
    20 12.5~20
    25 16~25
    32 22~32
    DZ108-63 10 6.3~10
    16 10~16
    25 16~25
    32 22~32
    40 28~40
    50 36~50
    63 45~63

    四、主要技术参数

    型号 DZ108-20 DZ108-32 DZ108-63
    额定绝缘电压Ui(V) 660 660 660
    极数 3 3 3
    额定分断能力Icu(kA)


    (有效值)o-t-co-t-co


    380V kA/cosφ 1.5/0.95 10/0.5 22/0.25
    额定短路接通能力Icm(kA)


    380V Icm/cosφ 2.2/0.95 17/0.5 46/0.25
    控制电动机最大功率AC-3(kW)


    220V 5.5 9 18
    380V 10 16 32
    辅助触头


    额定发热电流(A) 6 6 6
    AC-15额定工作电压(V) 220 380 220 380 220 380
    AC-15额定工作电流(A) 1.4 0.8 1.4 0.8 1.4 0.8
    AC-15额定接通能力(A) 1.34 8 14 8 14 8
    AC-15额定分断能力(A) 14 8 14 8 14 8
    类型 试验电流 试验时间 起始状态 周围空气温度
    配电保护型 1.05In 1h内不脱扣 冷态 30℃±2℃
    1.3In 1h内脱扣 1h内脱扣热态
    10In <0.2s脱扣 冷态 任何合适温度
    电动机保护型 1.05In 2h内不脱扣 冷态 20℃±2℃
    1.2In 2h内脱扣 热态
    1.5In <0.2min脱扣 在整定电流下达到热平衡
    7.2n 2s <>冷态 任何合适温度
    12In <0.2s脱扣 冷态

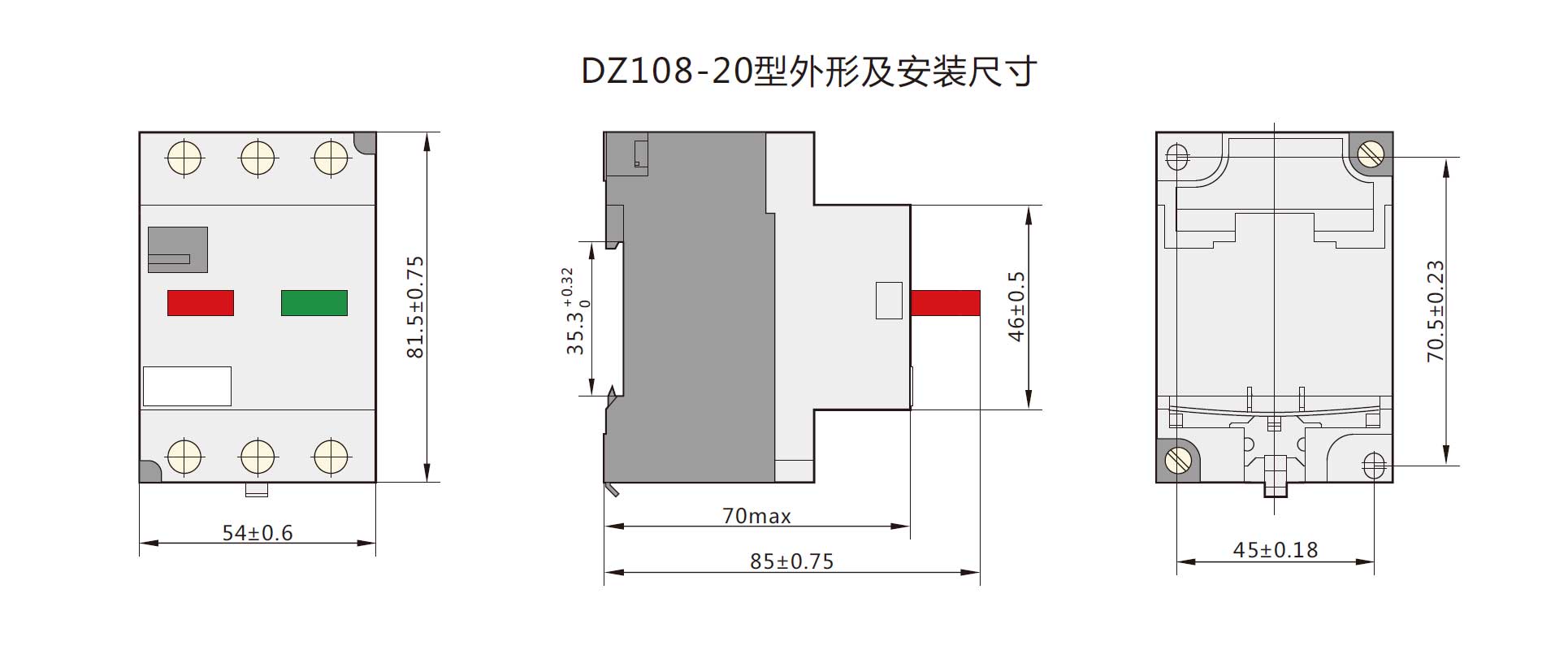

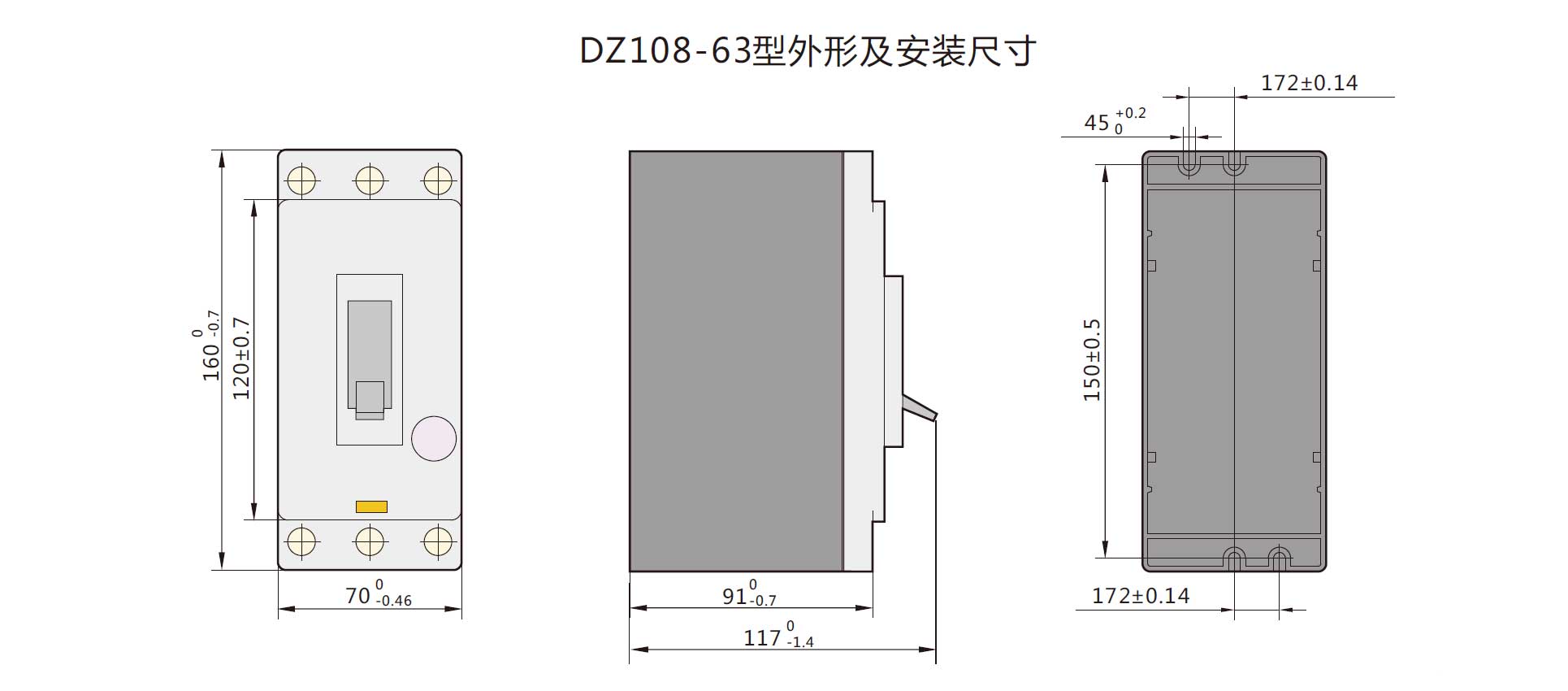

    五、外形及安装尺寸
