  • 一、适用范围

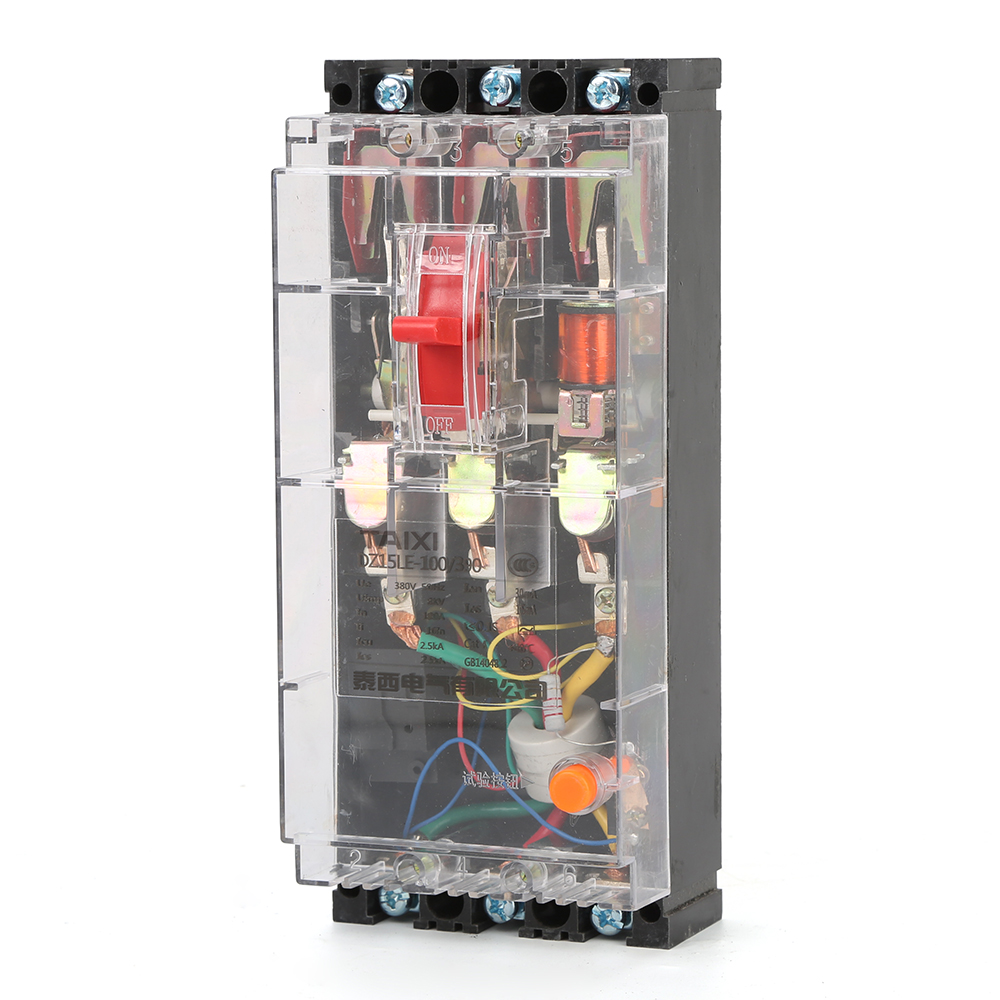

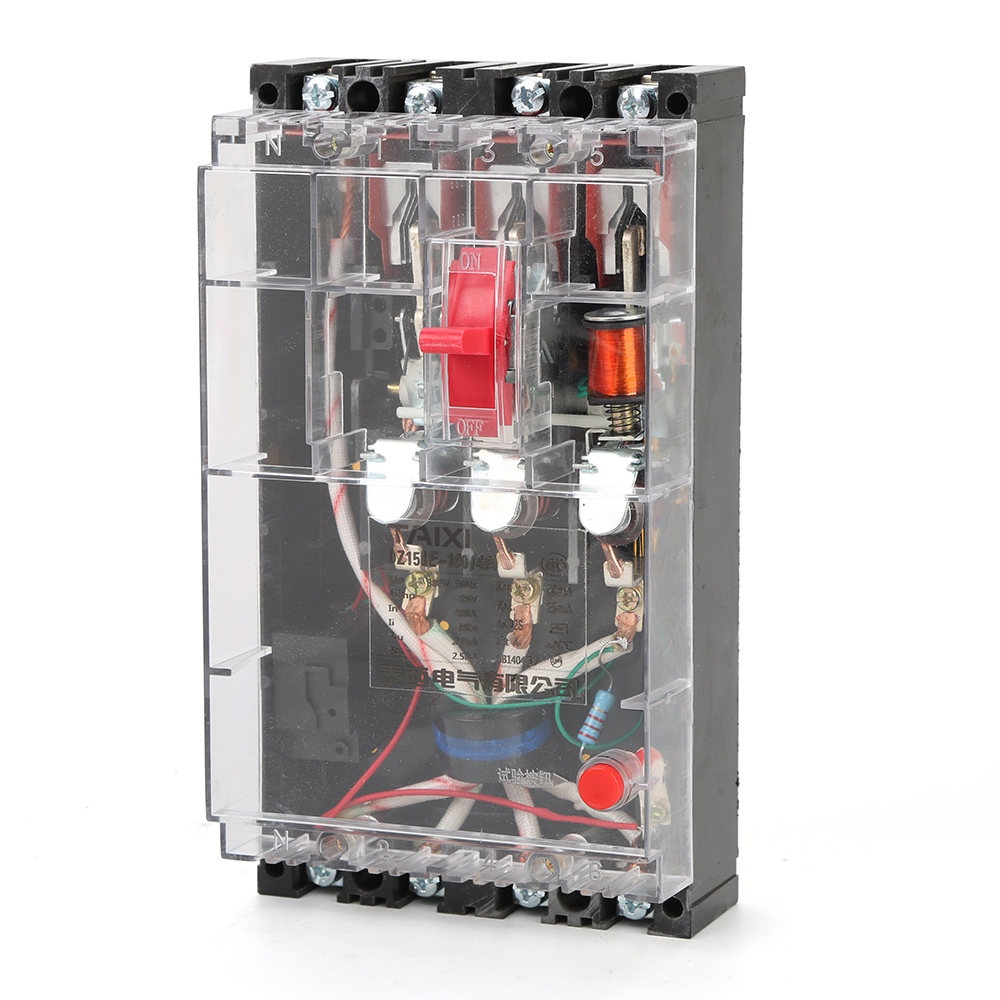

    DZ15LE系列剩余电流动作断路器DZ15LE漏电断路器)(以下简称剩余电流动作断路器),适用于交流50Hz,额定电压为220V或380V, 额定电流至100A的电路中,作剩余电流保护之用,也可用来防止因设备绝缘损坏,产生接地事故电流而引起的火灾危 险。并可用来保护线路过载及短路亦可作为线路不频繁转换之用,本系列塑壳断路器派生的透明外壳剩余电流动作断路器(透明塑壳断路器),盖子采 用新型、耐高温、高强度聚碳酸酯材料制作而成,可直观判断触头的通断状态。
    断路器符合标准:GB14048.2,IEC60947-20。

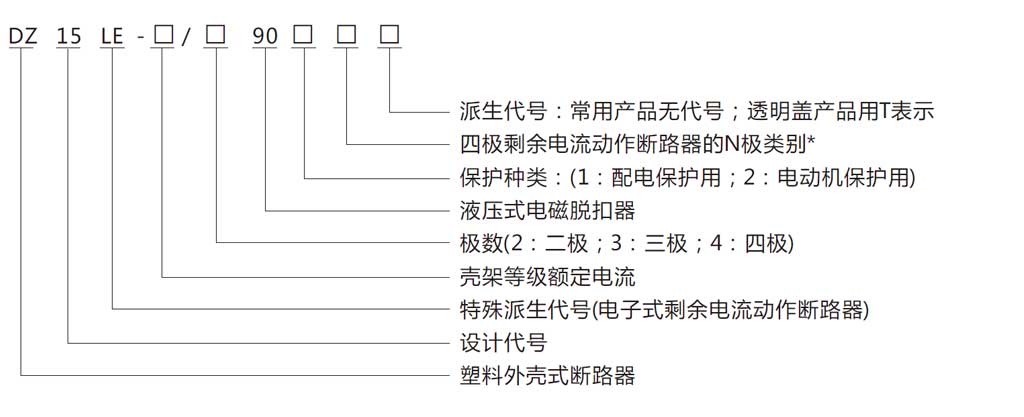

    二、型号及其含义

    注*:A型N极不安装过电流脱扣元件,且N极始终接通,不与其它三极一起分合(为常规产品,A可省略);B型N极不安装 过电流脱扣元件,且N与其它三极一起分合。

    三、正常工作和安装条件

    ■ 安装地点的海拔不超过2000m。
    ■ 周围空气温度上限不超过+40℃,下限不低于-5℃,周围空气温度24h的平均值不超+35℃。
    ■ 大气的相对湿度,在周围最高温度+40℃时不超过50%,在较低温度下可以有较高的相对湿度,月平均最大相对湿度 为90%,同时,该月的平均最低温度为+25℃,并考虑到温度变化发生在产品表面上的凝露。
    ■ DZ15塑壳断路器安装在无冲击振动及无雨雪侵袭的地方,上接线端子接电源侧,下接线端子接负载侧,与垂直面的 倾斜度不超过5°。
    ■ 安装类别:Ⅲ。
    ■ 污染等级:3。
    ■ 剩余电流动作断路器安装场所附近的外磁场在任何方向不超过地磁场的5倍。

    四、主要参数及技术性能

    型号 额定电压
    (Un V)
    壳架等级
    额定电流(A)
    极数 极数
    额定电流
    (A)
    额定极限短
    路分析能力
    Icu kA
    额定剩余
    动作电流
    I△n(mA)
    额定剩余
    不动作电流
    I△no(mA)
    飞弧距离
    (mm)
    DZ15LE-40 220 40 2 20,32,40 3 30 15 ≤50
    5 25
    380

    3

    4

    75 40
    100 50
    DZ15LE-100 220 100 2 63,80,100 5 30 15 ≤70
    50 25
    380

    3

    4

    63,100 75 40
    100 50
    300 150

    剩余电流动作断路器的剩余电流分断时间

    剩余电流 I△n 2I△n 5I△na 10I△nb
    最大分断时间(s) 0.1 0.1 0.04 0.04
    a. 对于I△n≤0.03的剩余电流动作断路器,5I△n可用0.25A取代。
    b. 按注a采用0.25A时,则10I△n为0.5A。

    剩余电流动作断路器操作循环次数与实验参数

    保护种类 有载操作条件 壳架等级
    额定电流(A)
    操作循环次数 每小时操作循环次数
    接通 分断 cosΦ 有载 无载 总计
    保护电动机用 Ue 6In 0.17Ue 6In 0.35 40 100 1500 8500 10000 120/h
    配电线路用 Ue In Ue In 0.8 40 100 1500 8500 10000 120/h

    配电保护用剩余电流动作断路器过电流脱扣器的保护特性

    周围空气温度 试验电流/额定电流 脱口时间 起始状态
    In>63A In≤63A
    +30±2℃ 1.05 2h内不脱扣 1h内不脱扣 冷态开始
    1.30 2h内脱扣 1h内脱扣热 热态开始

    电动机保护用剩余电流动作断路器过电流脱扣器的保护性能

    周围空气温度 试验电流/额定电流 脱口时间 起始状态
    In>63A In≤63A
    +20±2℃ 1.0 2h内不脱扣 1h内不脱扣 冷态开始
    1.20 2h内脱扣 1h内脱扣热 热态开始

    瞬时过电流脱扣器电流整定值:
    配电用剩余电流动作断路器瞬时过电流脱扣器电流整定值为10In,电动机保护用剩余电流动作断路器瞬时过电流脱 扣器电流整定值为12In,其准确度为±20%。

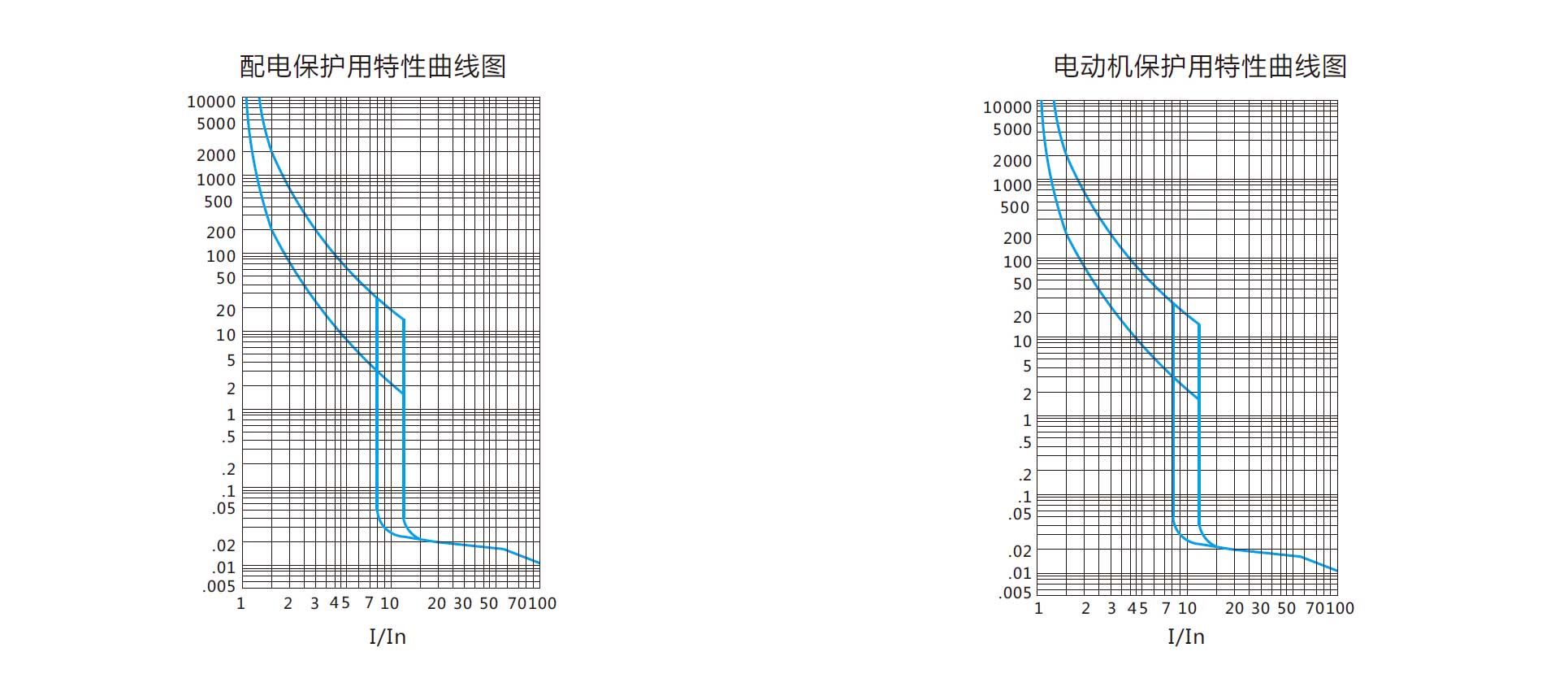

    剩余电流动作断路器过电流脱扣器的保护特性曲线图如下

    五、结构与工作原理

    本系列剩余电流动作断路器系电子式剩余电流动作断路器,主要由零序电流互感器,电子控制漏电脱扣器及带有过载和短路保护的断路器组成。
    工作原理:当被保护电路中有剩余电流时,只要剩余电流达到动作电流值,零序互感器的二次绕组就输出一个信号,并通过漏电脱扣器使剩余电流动作断路器动作,从而切断电源起到剩余电流和触电保护作用。工作原理图见图1。
    当被保护电路中出现过载或短路时,液压式脱扣器完成延时或瞬时脱扣动作而使剩余电流动作断路器动作,从而切断电源起到过载或短路保护作用。

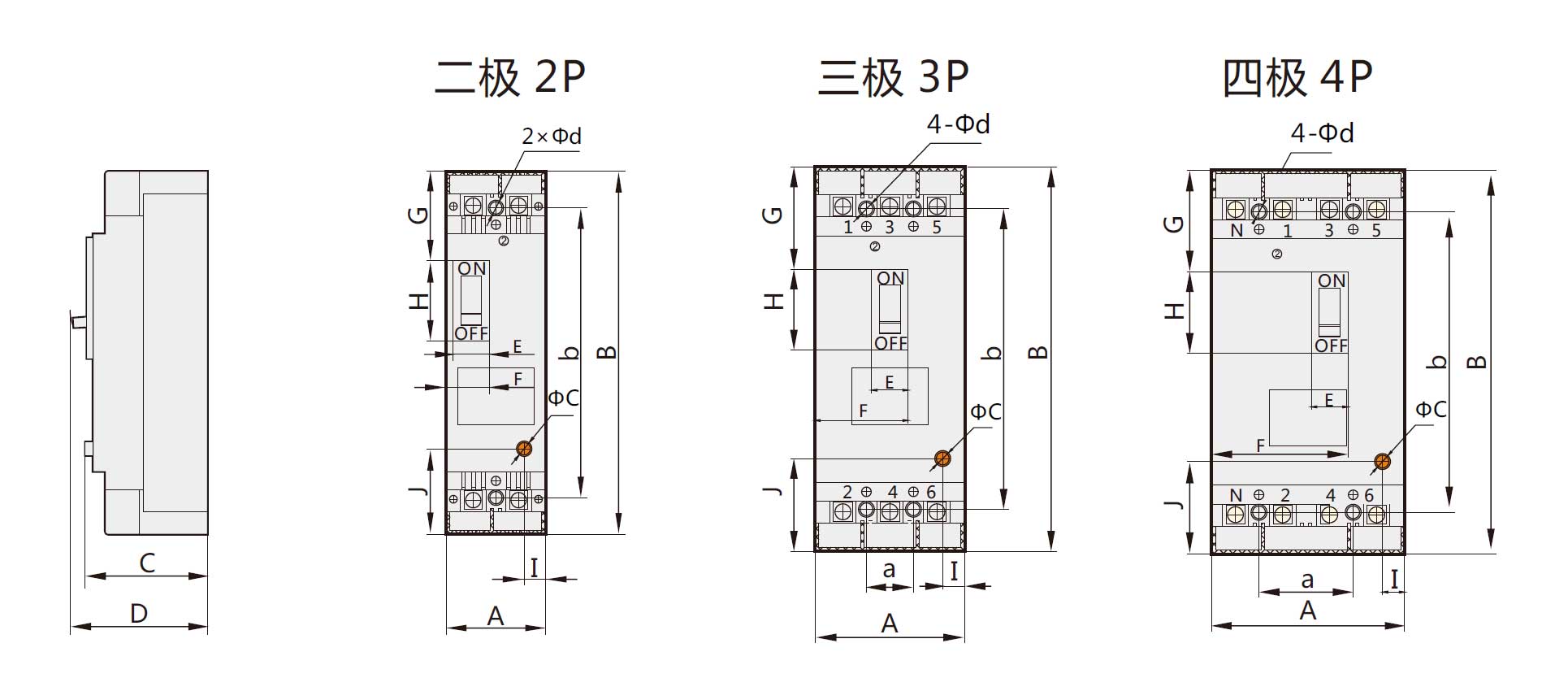

    六、外形及安装尺寸

    壳架等级
    额定电流
    (A)
    极数 外形尺寸(mm)
    A B C D E F G H I J
    40 2 53±1.75 213±2.3 85±1.75 73.5±1.5 24max 26max 43max 50max 10max 42max
    3 78±1.75 221±2.3 88±1.75 73.5±1.5 24max 51max 47max 50max 10max 46max
    4 103±1.75 221±2.3 88±1.75 73.5±1.5 24max 76max 47max 50max 10max 46max
    100 2 66±1.75 230±2. 95±1.75 80±1 27max 32max 56max 54max 14max 53max
    3 96±1.75 251±2.6 95±1.75 80±1 27max 62max 56max 54max 13max 59max
    4 126±2.0 251±2.6 95±1.75 80±1 27max 92max 56max 54max 13max 59max
    壳架等级
    额定电流
    (A)
    极数 安装尺寸(mm)
    a b c 安装孔Φd 安装螺钉
    40 2 - 180±0.5 Φ13max 2×Φ4.5 M4X35
    3 25±0.26 180±0.5 Φ13max 4×Φ4.5 M4X35
    4 50±0.31 180±0.5 Φ13max 4×Φ4.5 M4X35
    100 2 - 188±0.5 Φ13max 2×Φ5 M4X35
    3 30±0.26 210±0.57 Φ13max 4×Φ5 M4X35
    4 60±0.37 210±0.57 Φ13max 4×Φ5 M4X35
    额定电流(A) 6 10 16 20 25 32 40 50 63 80 100
    铜导线截面积(mm²) 1.0 1.5 2.5 2.5 4 6 10 10 16 25 35
