  • 一、适用范围

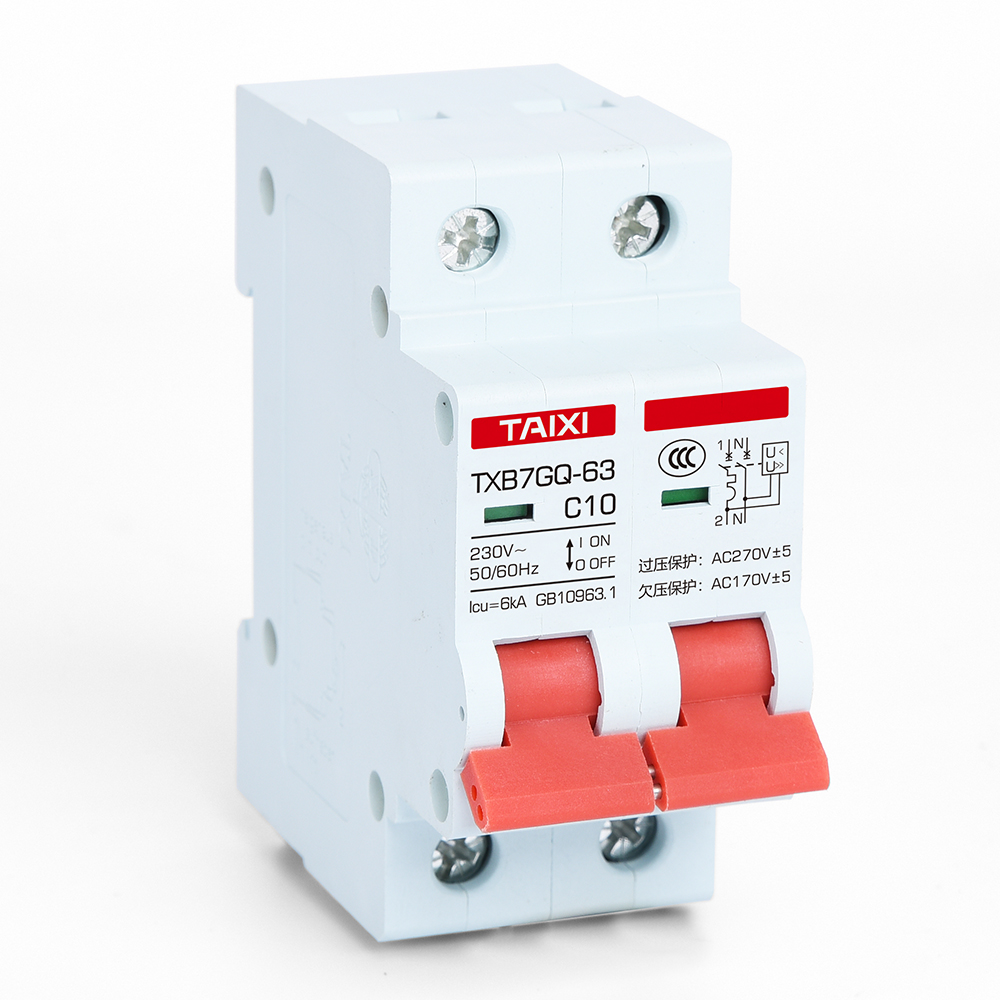

    TXB7GQ-63系列过欠压保护断路器是在TXB7-63小型断路器加装电压模块的派生产品。适用于额定电流1-63A,交流 50Hz,额定电压230V的线路中,过电压保护整定值为(275±5%),欠压保护额定值为170±5%,用于对建筑物线路 设施和交流配电系统和电气设备进行过流过载、短路及过,欠电压保护之用。是住宅,宾馆医院,商店,写字楼内安装 的最理想的产品。在正常情况下也可作为线路不频繁转换之用。
    TXB7GQ过欠压断路器具有以下特点:手柄操作安全舒适,过欠电压保护值可以按用户要求设定,接线时一定要注意 零火线;电源上进下出,符合电源进线特点,安装方便。
    断路器符合GB10963.1,IEC60898-1标准。

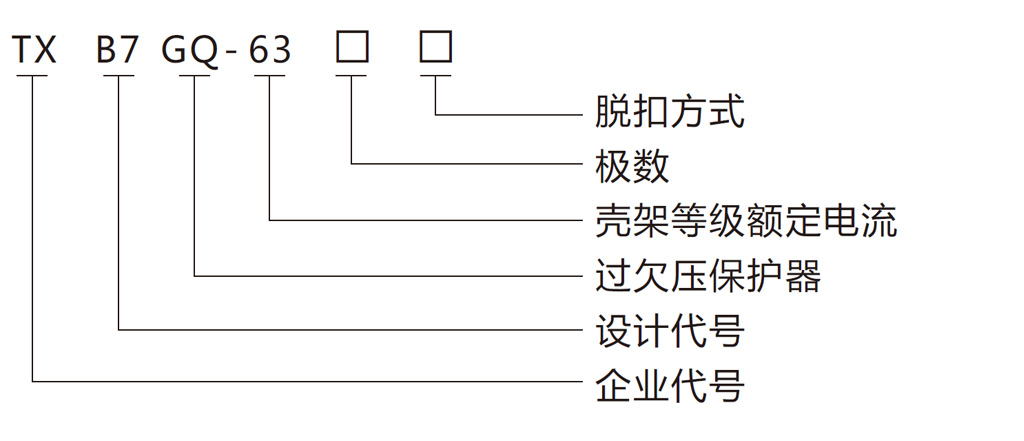

    二、型号及其含义

    三、正常工作和安装条件

    ◆ 周围空气温度-5℃~+40℃,且日平均温度不超过+35℃。
    ◆ 海拔高度不超过2000m。
    ◆ 大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下可以允许有较高的相对湿度,对因温度变化偶尔 发生在产品表面上的凝露,应采取特殊措施。
    ◆ 污染等级为2级。
    ◆ 安装方式:采用标准安装轨(TH35-7.5型)安装。

    四、主要技术参数

    按极数分:1P+N(N可分断);
    额定工作电压Ue:230V;
    额定频率:50Hz/60Hz;
    额定工作电流In:6A、10A、16A、20A、25A、32A、40A、50A和63A;
    按瞬时脱扣型式分:C型和D型;
    壳架等级额定电流Inm:63A;
    外壳防护等级:IP20;
    过电流脱扣特性:断路器在正常安装条件下和基准环境温度(30~35)℃下的过电流脱扣特性应符合以下规定。

    序号 脱扣类型 额定电流In 试验电流A 约定时间 预期结果 起始状态
    1 C、D ≤63A 1.13In t≤lh 不脱扣 冷态
    2 ≤63A 1.45In t<1h 脱扣 紧接着序号1试验后
    3 ≤32A 2.55In 1s <60s<>脱扣 冷态
    32A <>1s <120s<>
    4 C ≤63A 5In t≤0.1s 不脱扣 冷态
    D 10In
    5 C ≤63A 10In t<0.1s 脱扣 冷态
    D 20In
    产品名称 壳架等级额定电流 极数 额定电压(A) 额定电流(A) 保护动作值(V) 瞬时脱扣类型
    TXB7Q-63 63A 1P+N 230 1-63 170±5% C、D
    TXB7G-63 270±5%
    TXB7GQ-63 270±5% 170±5%
    产品名称 代号 用途 符合标准
    欠压断路器 TXB7Q-63 当电源电压下降在170V±5%之间时,
    使断路器脱扣,实现线路的欠电压保护
    IEC60947-2:1999、
    GB14048.2-2001
    过压断路器 TXB7G-63 当电源电压上升到270V±5%时,使断
    路器脱扣,实现线路的过电压保护
    IEC60947-2:1999、
    GB14048.2-2001
    过欠压断路器 TXB7GQ-63 当220V额定电源电压上升到270±5%或下降在
    170V±±5%时,使断路器脱扣,实现线路保护。
    IEC60947-2:1999、
    GB14048.2-2001
    脱扣类型 额定电流 额定短路分断能力A cosΦ
    C 1≤In≤40 6000 0.65~0.70
    C 40 <>4500 0.75~0.80
    D 1≤In≤63 4500 0.75~0.80

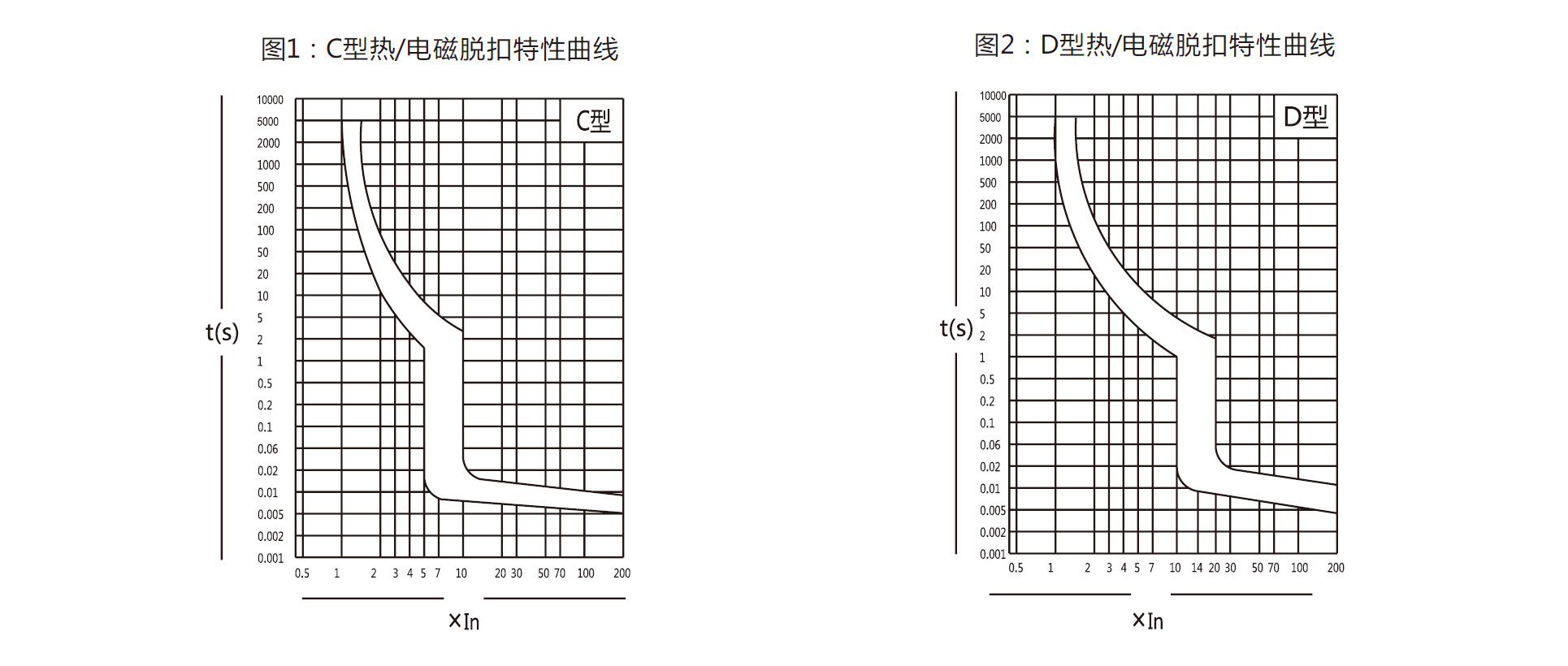

    五、热/电磁脱扣特性曲线

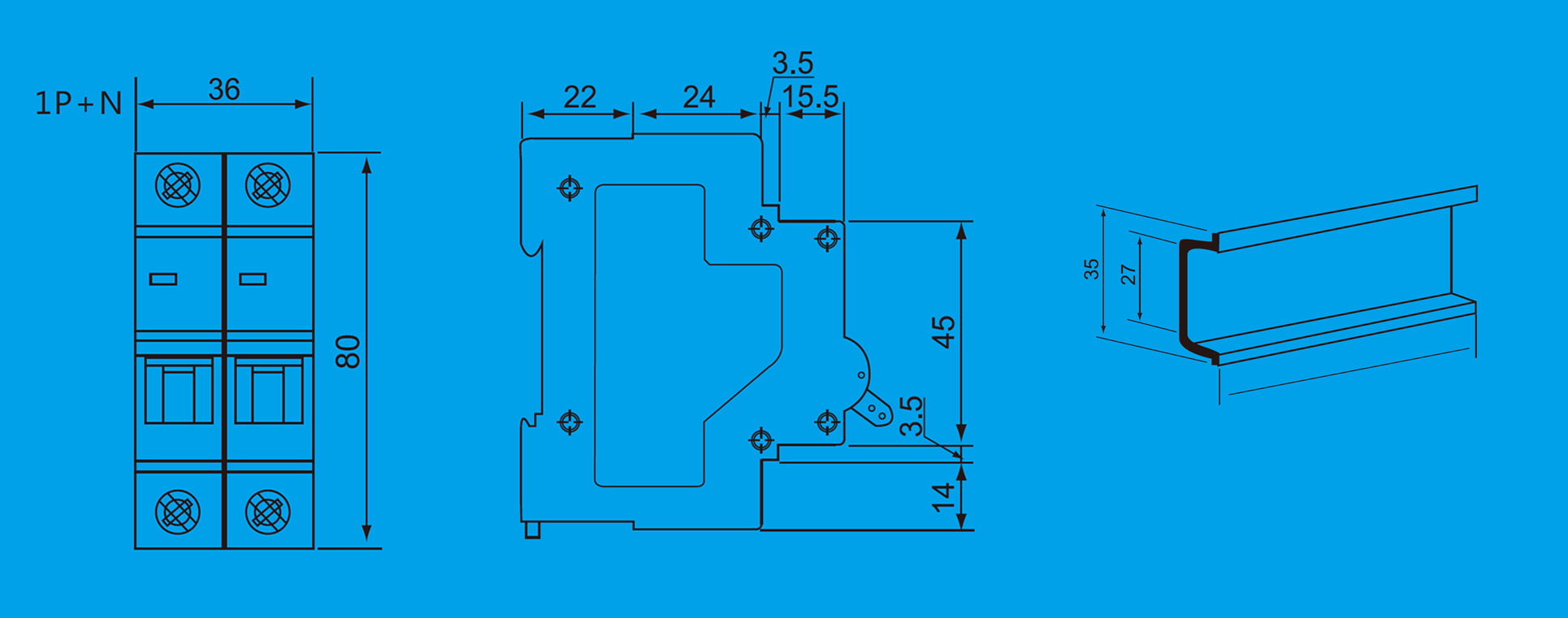

    六、外形及安装尺寸

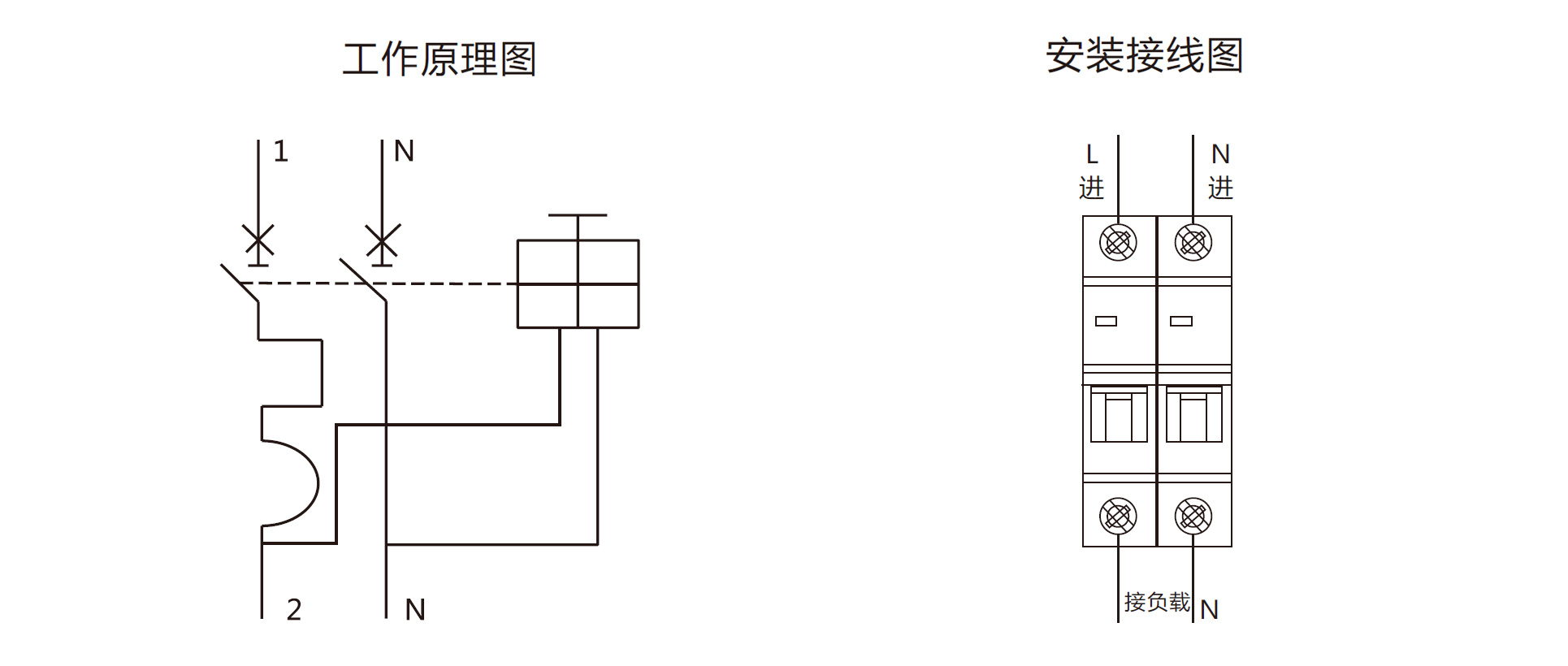

    七、工作原理及安装要求

    本断路器的脱扣线圈和控制电路均装在N极断路器内,正常工作时,控制电路关断脱扣线圈回路,断路器可闭合向用户 供电。当供电线路出现过电压或欠电压时,断路器自动切断电源,停止向用户供电。只有当电压恢复正常后,断路器才 能手动闭合。


  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)

    225*85*80 440*240*260
    80*36*76.5/1P+N

    80*72*76.5/1P+N

    重量

    产品净重(kg) 整盒重量 整箱重量

    1.3kg 20kg
    0.210/1P+N

    0.440/3P+N
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)



    6只/1p+N 90只/1P+N



    3只/3p+N 45只/3P+N
