EPS消防应急电源（Emergency Power Supply的英文缩写），根据消防设施、应急照明、事故照明等一级负荷供电设备需要而组成的电源设备。产品由互投装置、自动充电机、逆变器及蓄电池组等组成。在交流电网正常时逆变器不工作，经过互投装置给重要负载供电。当交流电网断电后，互投装置将会立即投切至逆变电源供电。当电网电压恢复时，互投装置将会投切至交流电网供电。
当交流电网断电后，或电网电压低于15%或高于10%额定值时，本设备将立即投切至逆变输出，即：由电池组备用电经过逆变，继续给负载提供正弦波交流电。当电网电压正常后，本设备将恢复至电网供电。为适应消防应急时对电源的要求，本设备设有手动启动应急逆变开关，电池组欠压保护强制解除开关。

TXEPS消防应急电源采用第三代EPS技术，产品采用集中控制，输入电压范围宽，安全高效，可靠性能高。本系列EPS消防应急电源系统针对楼宇自动化，电脑化及消防应急需求而设计。以低杂音，高稳定度及操作作为设计重点，并维持本公司产品品质及优异功能。我们生产的EPS消防应急电源最大的特点是采用最新的IGBT组成功率单元DSP全数字控制技术，使控制更加精确、更加快速可靠稳定，并配备专用IGBT驱动芯片及特殊的控制电路。采用了国际先进的数字信号处理器（DSP）、ASIC控制，电子变压器技术、IGBT功率器，瞬时波形控制方式，实现了输出电压失真小，有高可靠性、高抗干扰性、高容错功能，抗高浪涌，过载能力强，并具备输出短路保护，输入过高压保护，充电异常保护及电击突波保护。是具有自主知识产权的全数字化交流应急电源系统。其优异的电气性能，提供持久的高可靠性应急电力保护。采用积木式结构维护方便简单。

EPS应急电源主要应用在各类建筑的工作供电和消防供电；医院安全供电；交通系统高速公路、隧道、地铁、轻轨、民用机场的供电；电力系统的供电；各类不能断电的生产、实验设备的供电。是一种能向负载设备提供纯净正弦波的高质量供电电源。

额定输出电压：D-单相标准正弦波输出；S-三相标准正弦波输出；P-三相标准正弦波或变频输出

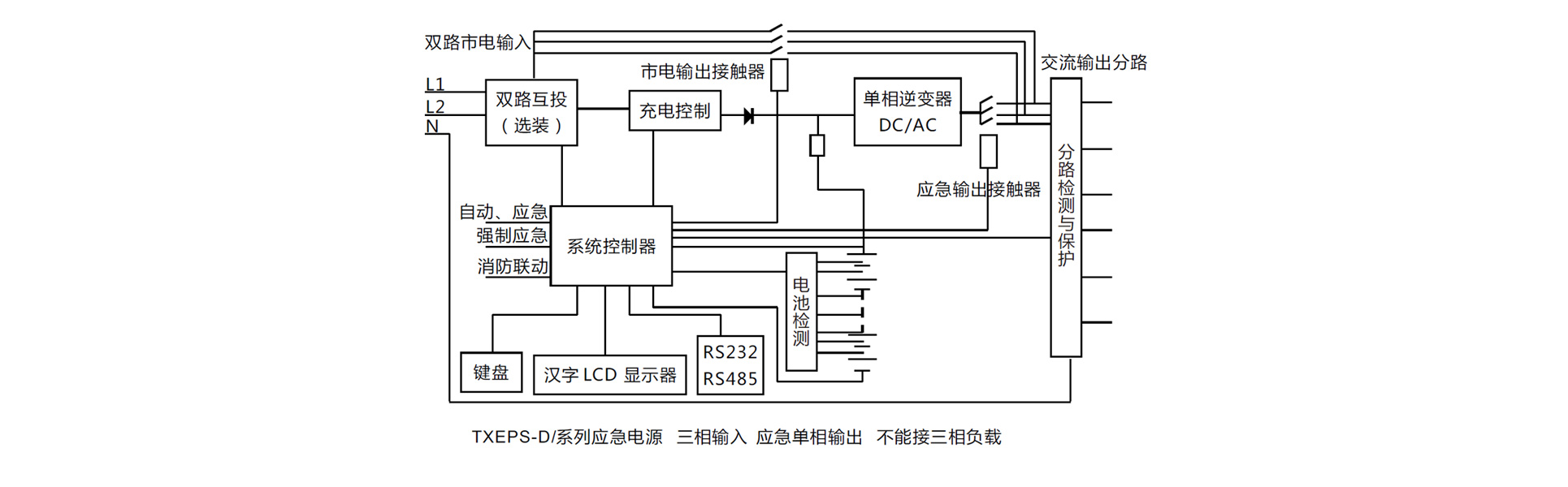

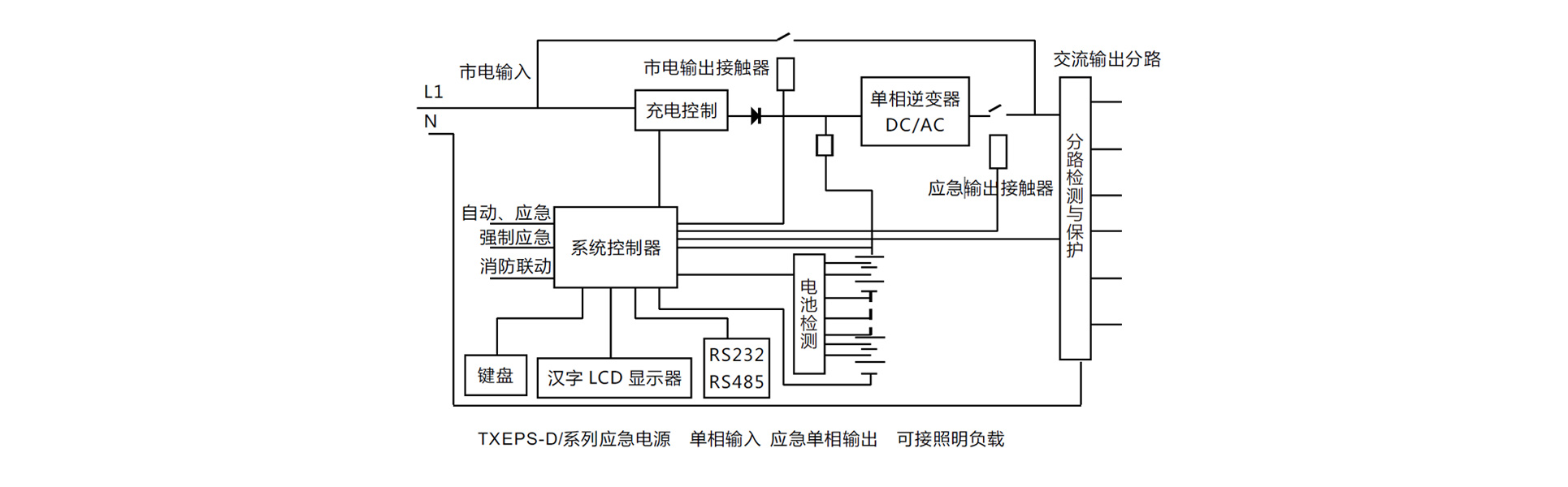

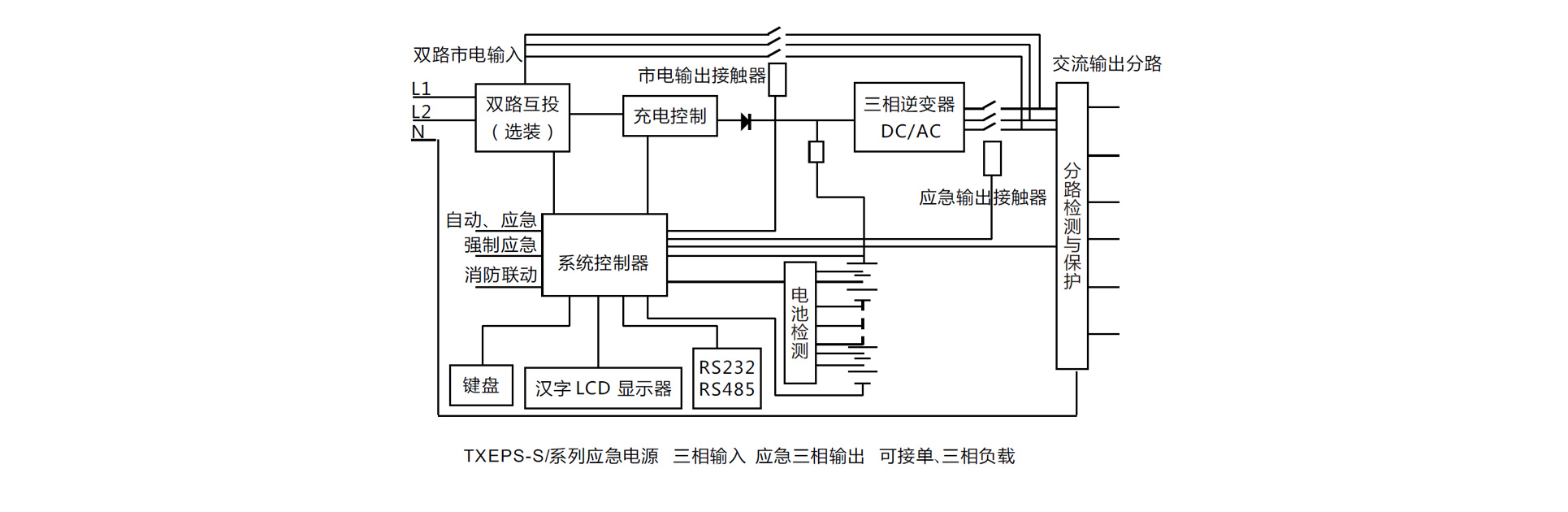

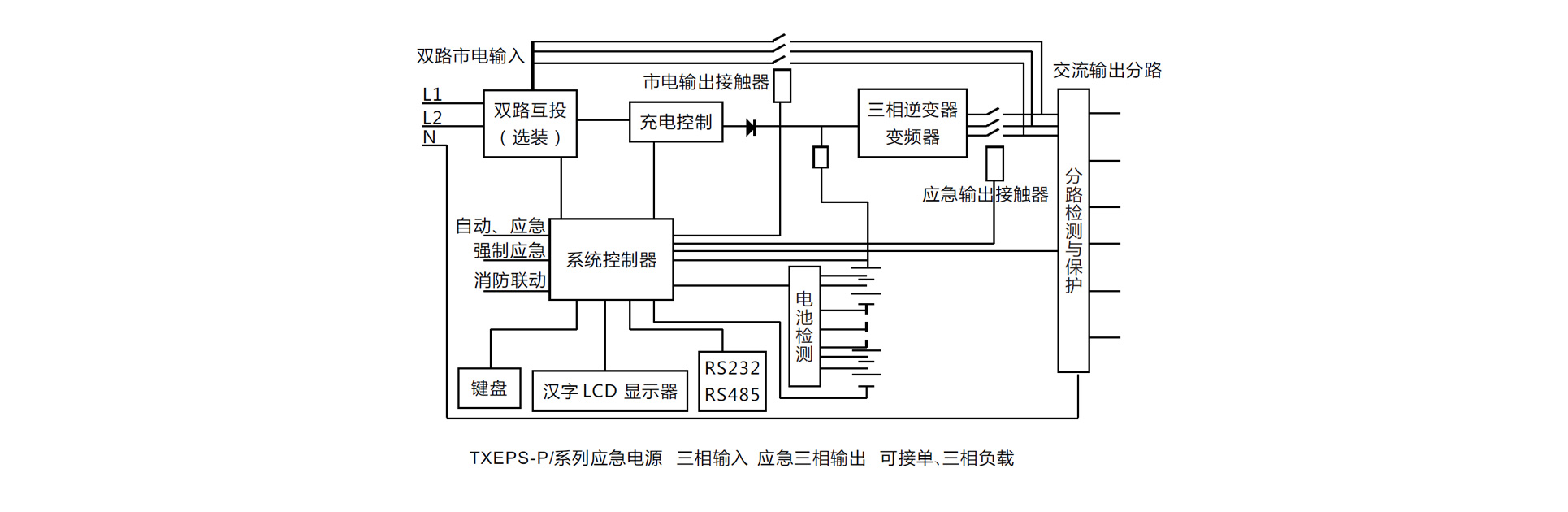

TXEPS系列应急电源采用了单体逆变技术，集逆变器、充电器及控制器于一体，系统内部设计了电池检测、分路检测回路。主要部件的工作原理框图如下：
工作状态说明：
1、市电和直流输入都正常时，由市电通过静态开关1向负载提供电源（即交流供电），同时对电池组充电；
2、当市电异常，直流（电池组）输入正常时，由直流经过滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源（即直流逆变供电）；
3、当市电异常,直流输入也异常，或机器出现过载、过温、冲击及内部故障等情况时，机器自动保护关机；

采用UPS电路成熟的逆变技术，其工作稳定可靠。
控制部分采用了先进的数字化微处理技术，具有强大的检测与监控功能。
自动监控电池工作状态，可及时发现处于长期备用状态下的蓄电池出现的各种异常并报警。具有电池放电低压自动保护。
具有输出分路的检测和保护功能。可及时发现各输出分路出现的开路与短路故障。当某一分路发生短路故障时，会立即切断该路的供电，避免引起逆变器保护而发生的所有分路的断电事故。
具有历史故障记录255条，记录可保持十年，系统掉电不会丢失。
具有大屏幕汉字显示的人机界面，操作简单。
有消防联动功能。
具有声音告警和系统工作状态指示功能。
具有远程在线实时监控功能。系统配有标准RS232、RS485通讯接口。
有“自动/应急”开关。开关在“自动”时，当市电发生故障，设备自动切换到应急输出状态；开关在“应急”时，设备直接切换到应急输出状态。
有“强制应急”开关，当设备中的电池放电完毕进入过放电保护而停止逆变输出时，打开此开关，可强制启动逆变器工作。

● TXEPS消防应急电源应用与现代电力电子变换技术，采用IPM智能模块，CPU集成控制，数字化电路，可靠性强。该产品具有完整的保护功能，各种故障具有声光报警，维护简单、方便，是高科技环保型产品。
● 采用美国Intel微处理控制，DSP数字控制，SPWM脉宽调制技术，功能齐全；
● 应急输出时PWM渡交流电，谐波含量低。
● 消防联动接口，可实现远程或楼宇的智能监控，消防中心控制；
● 进口IPM智能功率模块，输出平衡、稳定；
● 变频降压启动控制技术，适用于非线性负载；
● 面板LCD液晶显示及故障声光报警，维护简单；
● 节能性好，非应急供电时耗电极低；
● “四合一”一体化设计，结构简单；
● 自动瞬间切换，可无人值守。
● 无噪声，无公害，导线的器件具有阻燃性非燃性特性。
● 配置智能监控软件，提供语音报警功能。
● 可循环使用300-500次面维护铅酸电池。
● 主机寿命长达二十年以上。
● 质量可靠、性能稳定、工作可靠、维护简单、使用寿命长，同类产品中性价比最好。
● 消防应急电源工作稳压、稳频，静止无噪音、无污染、无公害，节能性好，非应急供电时基本不耗电。
● 产品具有完整的保护功能，各种故障具有声光报警，维护简单、方便。
● 导线和器具具有阻燃线和非阻燃特性。
● 逆变供电电压/变频工作，波形纯正，无干扰、效率高。
● 过载能力强，保护功能完善。

● 置于无尘垢和干燥通风的场所 (因灰尘一般携带正电离子，容易引起控制电路故障，在宽敞的房间内安装本产品，房间内安装强制性通风设备)
● 适当的温度 (应急电源能在-10℃～40℃的室内环境下运行，但进行开启时的温度最好高于0℃，理想的操作温度为10℃～25℃（气温过高严重影响蓄电池使用寿命）
● 相对湿度符合要求（10%～90%）不结露
● 使用设备的地理位置海拔高度一般不得高于2000米，气温在-10℃~55℃。
● 无水蒸汽或其它腐蚀性气体，附近无易燃易爆品
● 有符合安全规定的前级电源

本系列EPS应急电源具有完善的保护功能，一旦出现下表所列故障，应急电源将进入应急状态或关闭输出，以保证负载不受损坏，同时逆变电源自身也得到保护。

EPS应急电源的安装首先要求合理性，包括安装位置的选择、正确配置负载、选择适宜的电缆并正确连接等，以保证应急电源能够安全、正常运行。

负载配置

负载设备的标牌上一般都有额定电压、电流等数据，二者相乘即可获得所须的伏安（VA）值。有的设备以瓦特（W）标注，将瓦特数乘以1.4即可得到大致的伏安（VA）值。用户在使用时一定要仔细查看负载功率，以免造成过载。负载设备在一般运行状态下，特别是在待机状态下的实际功率要比标注的功率低一些，用户在使用时应以设备的标称功率为准，同时考虑设备在启动时的冲击电流，最好留有30%的功率余量，以保证应急电源的可靠供电。

安装位置

机器的安装位置选择以利于散热、便于接线为原则，并且要求符合本手册第2.6条对工作环境的要求。另外，机箱的进、出风口必须保持畅通，与墙壁或其它物件保持足够的距离；应急电源必须留有足够的操作空间和检修空间；机箱的顶部不要放置任何物品。

安装接线

下图是本公司生产的常规产品的后面板接线示意图，仅供参考，具体请按各型号逆变电源的接线标牌或手册的补充说明。接线时必须采取相应的压接措施，接线要求正确、牢固、合理，避免大电流工作时出现过热现象。

R	S	T	N1	U	V	W	N2	E	+	-
直流输入				交流输出				接地	直流输入

接线端子说明：
交流输入端子（R-1火线、S-2火线、T-3火线，N1零线）
交流输出端子（U-1火线、V-2火线、W-3火线，N2零线）
接地输出端子（E地线）
直流输入端子（+ 直流正极、 - 直流负极）

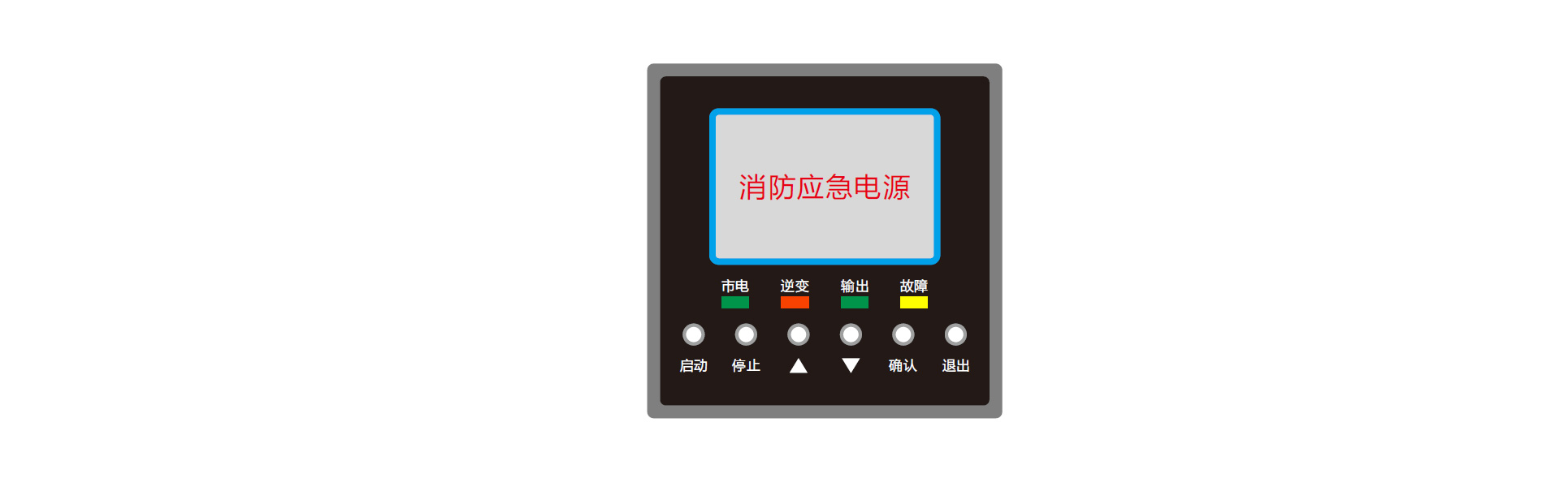

前面板LCD/LED的操作和显示如上图所示，由状态指示灯、液晶显示、控制按钮等3个部分组成。分别为：LED状态指示灯说明
● 市电（绿色） 机器在旁路输出状态时亮，非旁路输出状态时灭
● 逆变（红色） 机器在应急输出状态时亮，非应急输出状态时灭
● 输出（绿色） 机器输出正常时亮，机器输出异常时灭
● 故障（黄色） 机器正常工作时灭，机器异常时亮

警告！
※ 液晶面板上的各条项目在出厂前均已设置好，不可随意更改；
※ 随意更改设置将会产生不可预测的后果，本公司对此造成的后果概不负责。
※ 控制参数和修正参数，关系到系统的正常运行，使用密码才能进行设置。非专业技术人员不得设置。

LCD液晶显示控制及信息说明

一、 功能键说明
● 确认 作用：需要进入下一级菜单时，选中相应的菜单项按确认键即可；修改完相应的控制参数后，必须按此键确认后修改才能生效
● 退出 作用：需要返回上一级菜单时须按下此键；当参数修改进行到一半，想要取消该操作时按退出键即可
● △ 作用：在菜单中可以向上移动；设置参数时起加计数作用
● ▽ 作用：在菜单中可以向下移动；设置参数时起减计数作用
● 启动 作用：在液晶开机模式下，启动逆变器
● 停止 作用：在液晶开机模式下，停止逆变器

二、菜单项介绍及设置
● 运行参数显示 实时显示系统的当前运行参数。如下表：
A相负载电流（A）B相负载电流（A）C相负载电流（A）A相电网电压（V）B相电网电压（V）C相电网电压（V）逆变电压（V）直流电压（V）调制度
● 优先显示设置 用户通过此项菜单设置需要优先显示运行参数
·进入该级菜单后，当光标移至想要选择的运行参数时，按确认键即可，此时该行末将出现一标记
当该参数已选中，用户想取消时，再次按确认键即可，行末标记也将清除
最多可设置三个参数为优先显示参数，当选中四个参数时，第一选择将无效
当没有一个参数被选中时，系统将默认优先显示该菜单中最前的三个参数
● 故障查询 用户可通过此项菜单查看前四次曾经发生的故障
故障名称后的感叹号由右到左依次表示之前第一次曾弹出此项故障提示，之前第二次曾弹出此项故障提示，之前第三次曾弹出此项故障提示，之前第四次曾弹出此项故障提示。
● 背景灯设置 用户通过此项菜单设置背景灯
该级菜单中有两个选项，常开和自动，当光标移至相应选项上时，按确认即可选中，行末将出现一标记。

三、操作说明
● 系统开机时，如果弹出对话框：“是否覆盖控制器的数据”，按“确认”键，直接进入优先显示屏。
● 进入优先显示屏后，按确认键进入主界面。
● 进入主界面后，可通过滚动条的上下移动按确认键进入相应的菜单项。
● 按退出键可返回优先显示屏。
● 主界面的左下方为当前运行状态显示位（停止:表示当前系统为停止状态,运行:表示当前系统为运行状态），右下方为工作电源显示位（电网:表示当前为电网供电,逆变器:表示当前为逆变输出供电）。
● 当有故障发生时，将弹出故障警告屏，并显示故障原因

!!在故障警告屏状态下“运行”和“停止”键无效
按确认键进入故障查询屏，按退出键可直接回到主界面，此时除故障查询屏以外的各屏左下角将有一反显标志提示当
前处于上一次警告的故障中
当故障排除后，该标志可在一次查询操作后自动清除

当EPS应急电源安装完毕后，应当进行试运行，以保证应急电源的可靠供电。

操作步骤如下：

● 确保EPS应急电源连线正确、安全、牢固，检查空气开关是否处于断开位置，负载是否处于关闭状态；
● 用万用表直流电压档测量直流（电池）输入两个端子之间的电压是否正常，且极性正确；
● 接通前级交流电源，用万用表交流电压档测量交流输入两个端子之间的电压是否正常，且极性正确；
● 闭合应急电源直流输入开关，约3～5秒后LCD液晶显示屏开始显示，前面板上逆变灯亮，液晶显示屏上出现电网故障警告屏；
● 按下液晶显示屏上退出再按运行按钮，输出灯亮，整机开始正常运行，(如需终止输出，则按停止键，机器则终止输出；)
● 闭合EPS应急电源交流输入开关，前面板上市电、输出灯亮，应急灯灭，机器转为旁路输出；
● 逐个打开支路负载设备，检查负载是否工作正常；
以上步骤操作均正常后，表示应急电源可以投入正常运行。

正确地操作EPS应急电源能够更好的保证其使用寿命，为您的负载设备提供优质的输入电源。以下是为您推荐的应急电源正常操作步骤：

应急电源的正常启动操作步骤
① 接通前级直流输入电源；
② 接通前级交流输入电源；
③ 闭合应急电源直流输入开关；
④ 闭合应急电源交流输入开关；
⑤ 闭合应急电源交流输出开关；
⑥ 逐个打开负载设备开关；

应急电源的正常关闭操作步骤
① 逐个关闭负载设备开关；
② 断开应急电源交流输出开关；
③ 断开应急电源交流输入开关；
④ 断开应急电源直流输入开关；
⑤ 断开前级输入电源；

消防应急电源的前面板有4个指示灯和1个LCD液晶显示屏。由于应急电源本身具有完善的保护功能，一旦出现异常或发生故障，将关闭逆变或停止输出，指示灯和液晶显示屏将分别指相应的异常信息和应急电源的工作状态。

当应急电源出现故障不能正常工作时，请您对照使用手册的说明处理，如果仍然不能解决，请尽快与经销商或厂家联系，切勿自行拆卸零件！

为了保证应急电源连续正常运行，要求经常进行维护和保养。
应急电源的安装和存放应尽量避开高腐蚀性、高粉尘性、高温、高湿性环境，特别应避免金属物质落入箱体内。
定期检查连接线是否老化，电缆连接点是否紧固、安全。
定期清洁冷却风扇并检查风扇是否正常。
打开箱体维护前，应当彻底切断电源，并停机10分钟或更长时间，待电容器放电完毕后方可进行（机器内有大容量的电容器，放电须一定的时间），拆卸时注意不要损坏部件及元器件，注意接线的次序。具体维护保养要求：
● 清洁箱体内的灰尘和杂物
● 检查箱体内各端子、螺钉是否紧固
● 检查箱体内有无出现过热后留下的痕迹以及损坏的器件
● 检查箱体内的电线是否老化
打开箱体维护过的应急电源，在重新投入使用前，应当进行试运行（参考本手册），以保证应急电源的可靠供电。
当应急电源出现故障不能正常工作时，请您对照使用手册的说明处理，如果仍然不能解决，请尽快与经销商或厂家联系，切勿自行拆卸零件！

一、交流单相输入/单相输出；应急单相输出

二、交 流三相输入/三相输出；应急单相输出

三、交 流三相输入/三相输出；应急三相输出

四、交 流三相输入/三相输出；应急三相变频输出

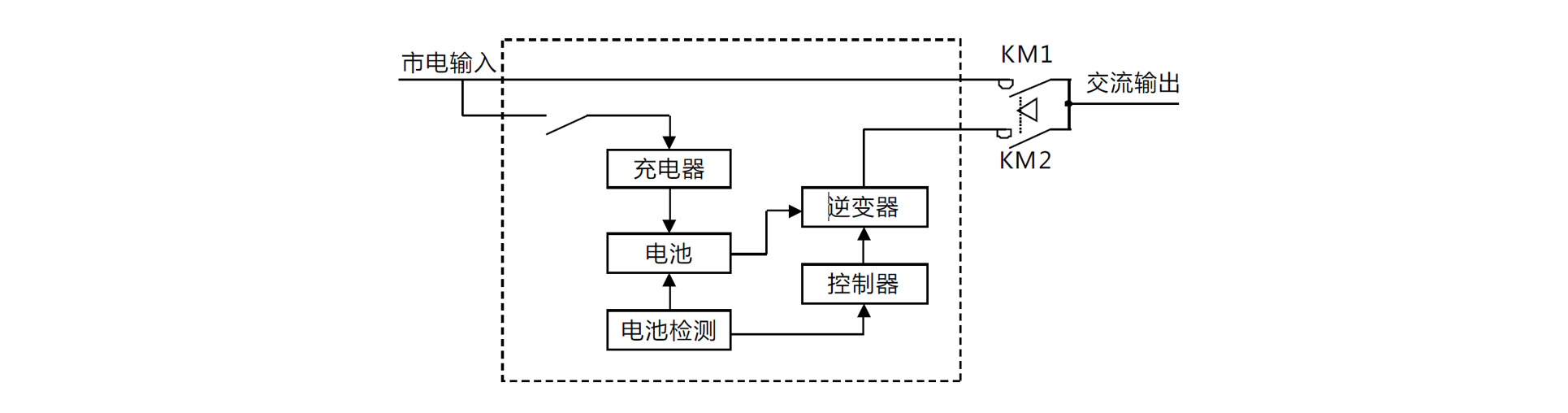

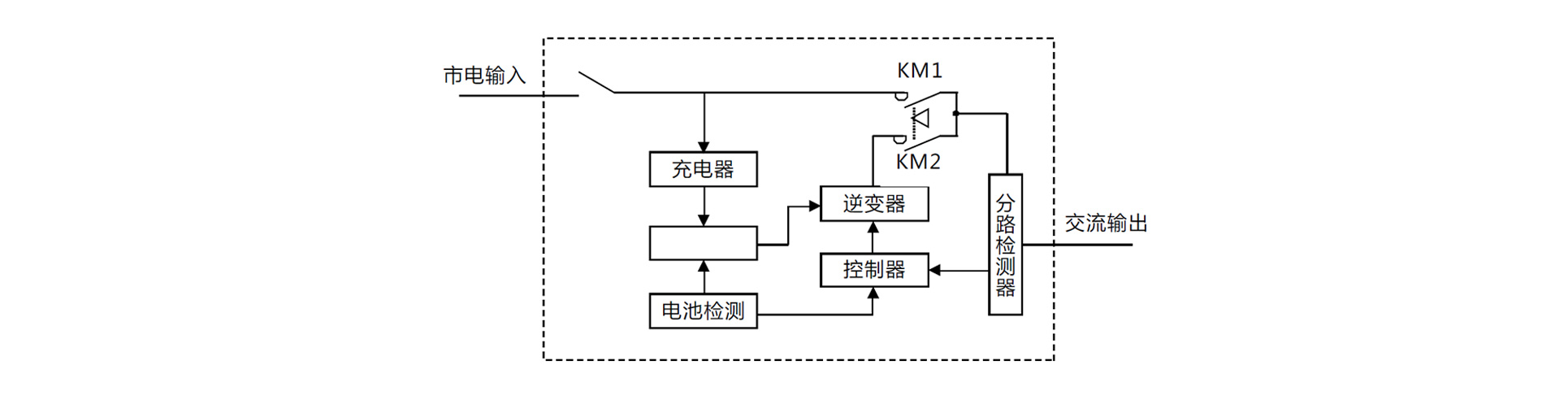

1、单电源单输入EPS应急电源原理图

说明：当有市电时，市电通过KM1输出，同时充电器对电池充电，当控制器检测到市电停电或市电电压超限时，使 KM1断开KM2闭合,逆变器工作应急输出通过KM2向负载提供电能。

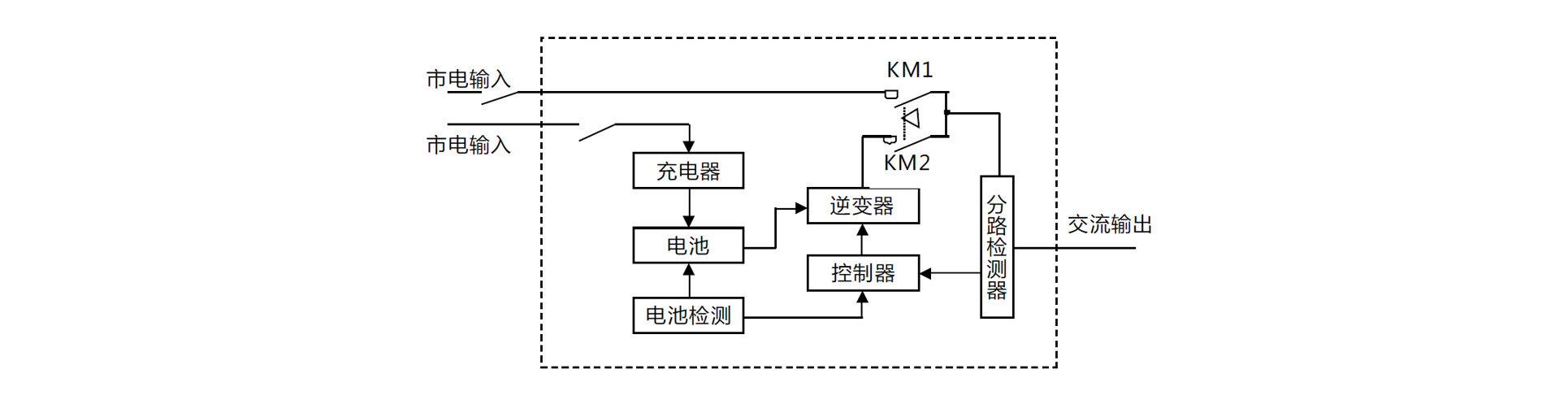

2、单电源双输入EPS应急电源原理图

说明：一路市电，双路线输入，负载平时可以有外部开关控制，市电正常时EPS的输出可由外部开关来控制开关。但当控制器检测到市电停电或市电电压超限时，无论外部开关状态如何，都会使KM1断开KM2闭合,逆变器工作应急输出均能通过KM2向负载提供电能。

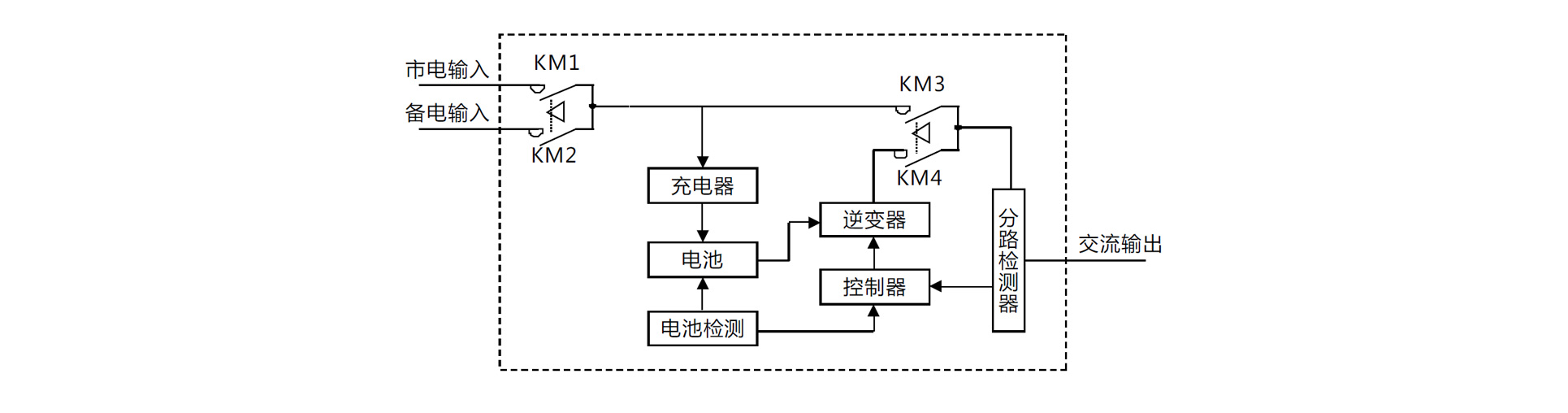

3、双电源双输入EPS应急电源原理图

说明：二路市电输入。正常情况下，市电通过KM1、KM3输出，同时充电器对电池充电，当市电停电或异常，备用电通过KM4、KM1输出。只有当市电和备用电同时停电或异常时，使KM1断开KM2闭合,逆变器工作应急输出通过KM2向负载提供电能。此种方式的双路互投装置在EPS之内。

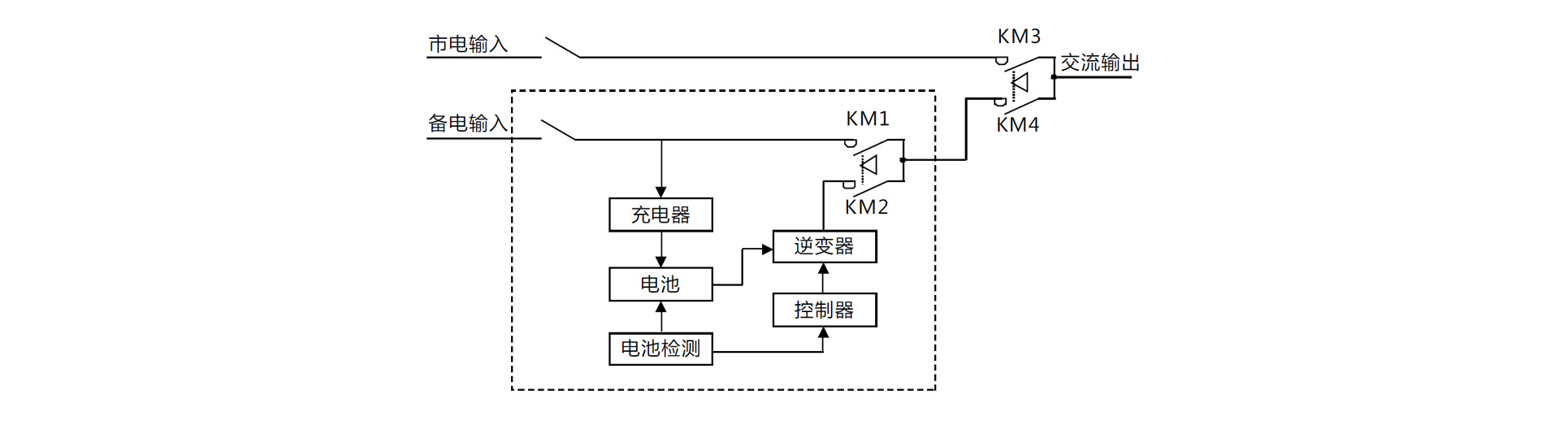

4、做第二路电源双回路EPS应急电源原理图

说明：EPS对负载充当第二路电，并且在输出末端设置双路互投。此种方式在市电正常时逆变器出于关机状态。当无市电或市电异常时应急输出，逆变器立即开机输出。双路互投装置在EPS之外。

5、做第三路电源双回路EPS应急电源原理图

说明：EPS对负载充当第三路电源而实现对一级负荷的供电。在输出末端设置双路互投。在备用市电正常时，EPS通过KM1输出。当备用市电无或异常时EPS通过KM2应急输出。双路互投装置在EPS之外。

6、E PS应急电源负载类型种类

说明：
1、持续型：无论市电状态如何，始终由电源输出。
2、非持续型：只有当市电停电或异常时，才由电源输出。
3、消防联动型：只有当消防联动信号时，才由电源输出。

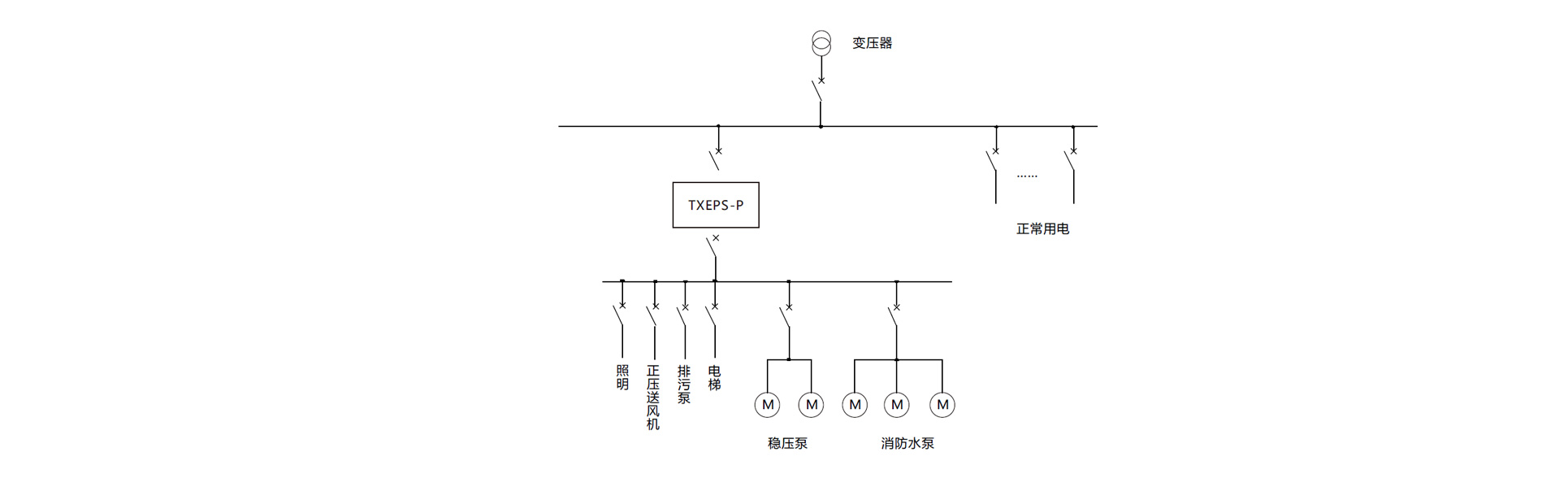

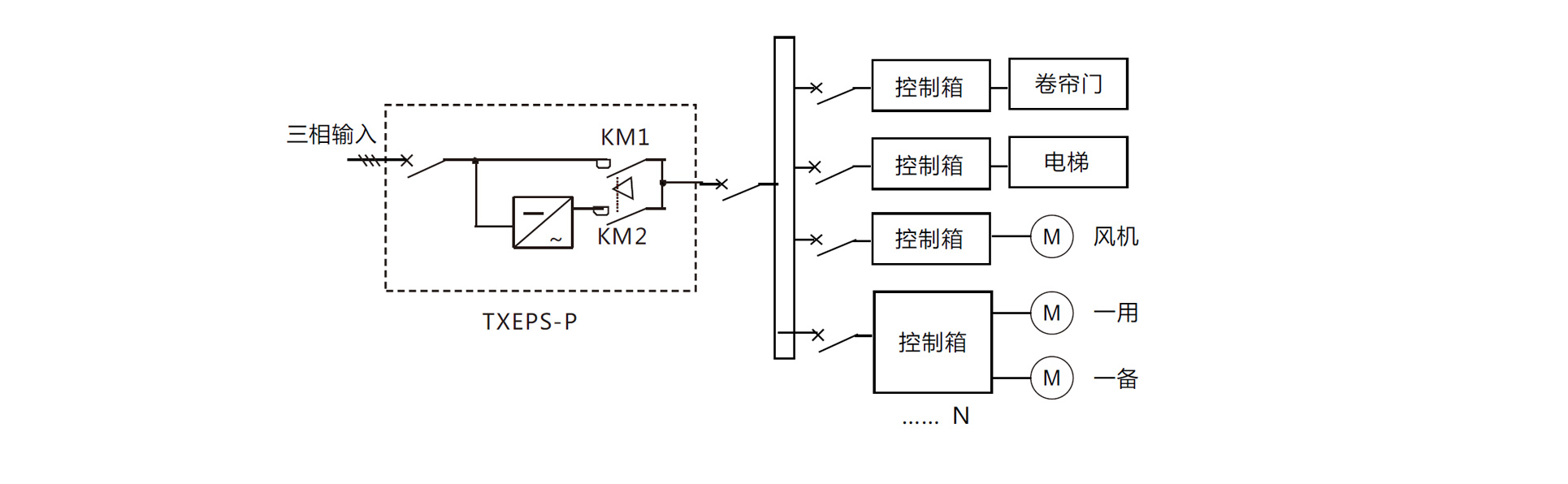

1、与电机类负载相连接线图

说明：
1、EPS只是在电路中做为一路电源，在无市电时提供应急输出。
2、卷帘门在实际工作中，不是同时启动，EPS的容量应不小于同时启动的卷帘门电机容量总和的3倍。由于卷帘门的动作用电量很少，所以若仅带卷帘门时，其电池配置可相应减少。一般可选EPS容量的20分钟备用时间。
3、电梯拖动电机应具有变频功能，EPS的容量可为电梯总容量的1:1。
4、 水泵可为消防水泵，喷淋泵、供水泵等。若水泵有变频启动，则EPS的容量为同时工作的水泵电机总容量的1:1。若星三角降压启动，则EPS的容量为同时工作的水泵总容量的3倍以上。若水泵无任何变频、星三角降压启动等措施，则EPS的容量应为同时工作的水泵电机容量的5倍以上。
5、 风机可为排风机、进风机等。若风机有变频启动，则EPS的容量为同时工作的风机电机总容量的1:1。若星三角降压启动，则EPS的容量为同时工作的风机总容量的3倍以上。若风机无任何变频、星三角降压启动等措施，则EPS的容量应为同时工作的风机电机容量的5倍以上。

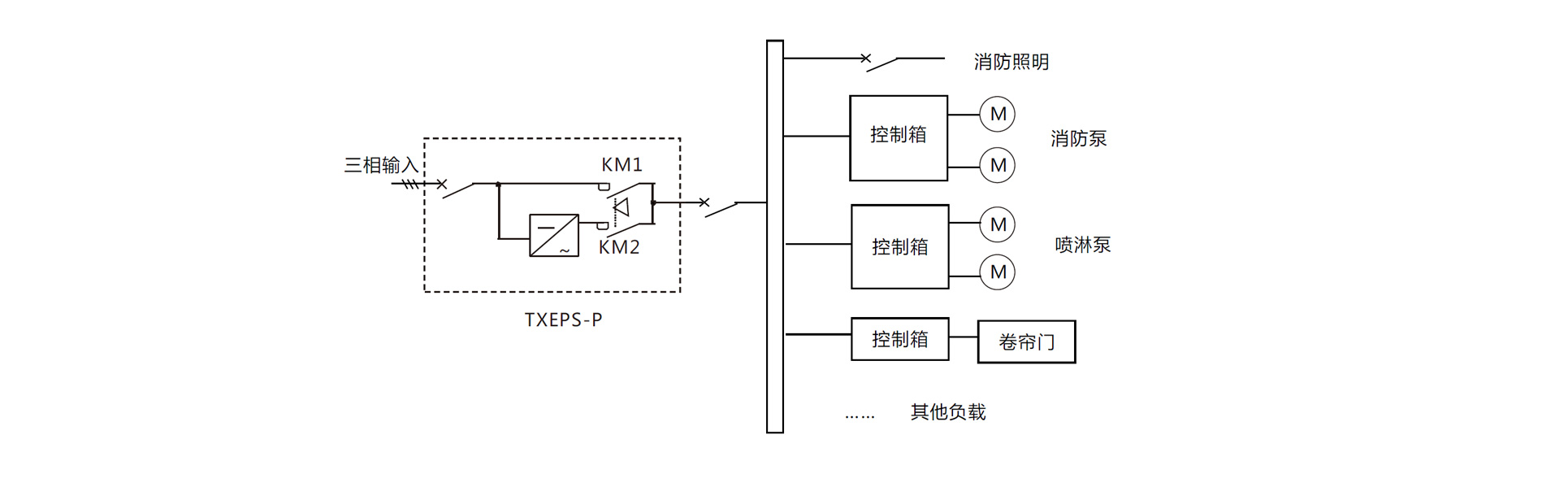

2、与配电柜相连混合供电接线图

说明：
1、EPS只是在电路中做为一路电源，在无市电时提供应急输出。
2、EPS的容量设计应按同时工作的各种负荷容量总和以及不带变频措施的电机类负载总容量的3倍来计算。
3、若混合供电中电机容量只占总容量的1/7以下，则不必考虑启动余量。选用EPS时其容量与负载总容量为1:1。
4、在混合供电中的电机若有变频启动措施，可不必考虑EPS供电余量。

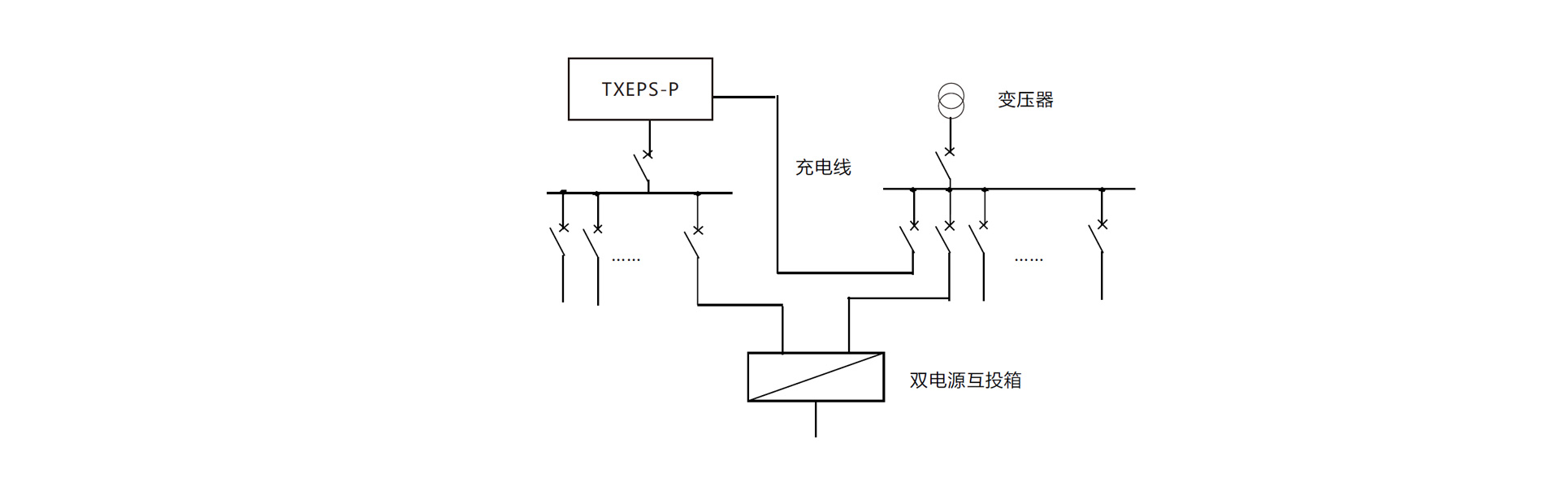

3、做第二路电源与变电所相连接线图

说明：
1、EPS输入电源线（即充电线）按照EPS标称容量的10%来计算。
2、EPS的容量同5.2与配电柜相连混合供电接线图一致。

4、做第二路电源与变电所相连接线图二

说明：

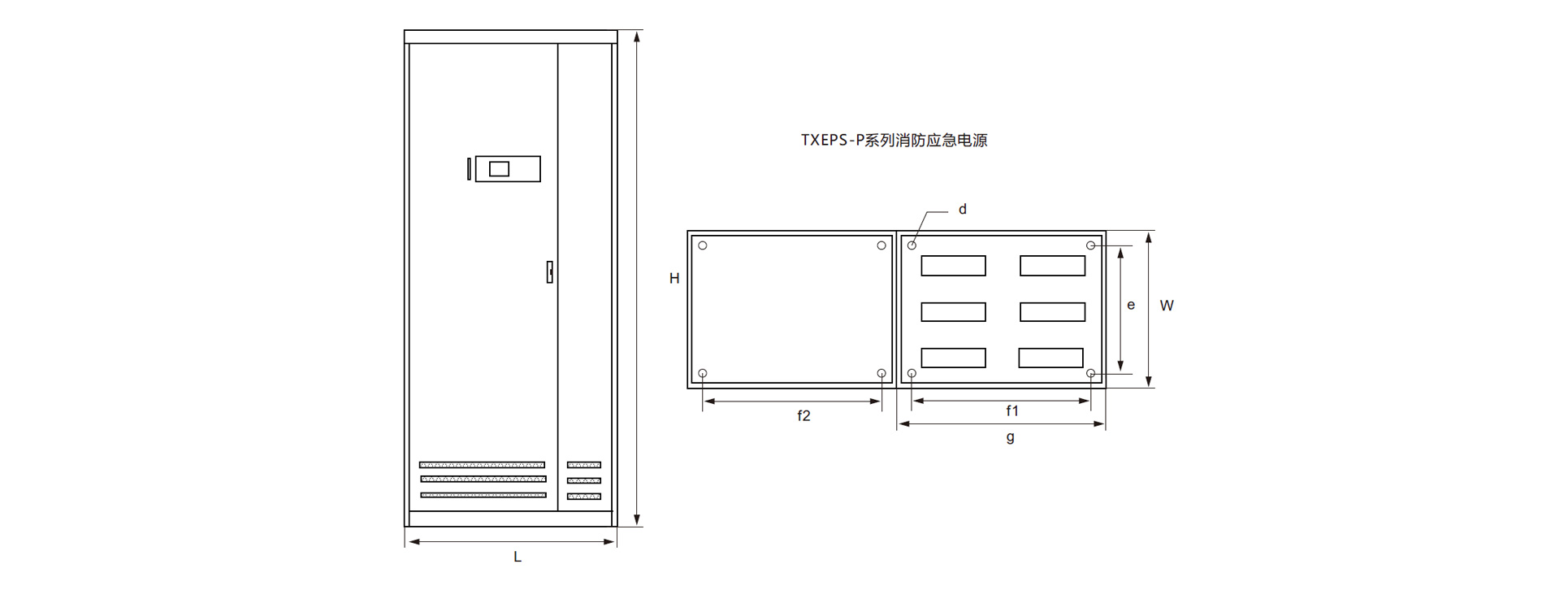

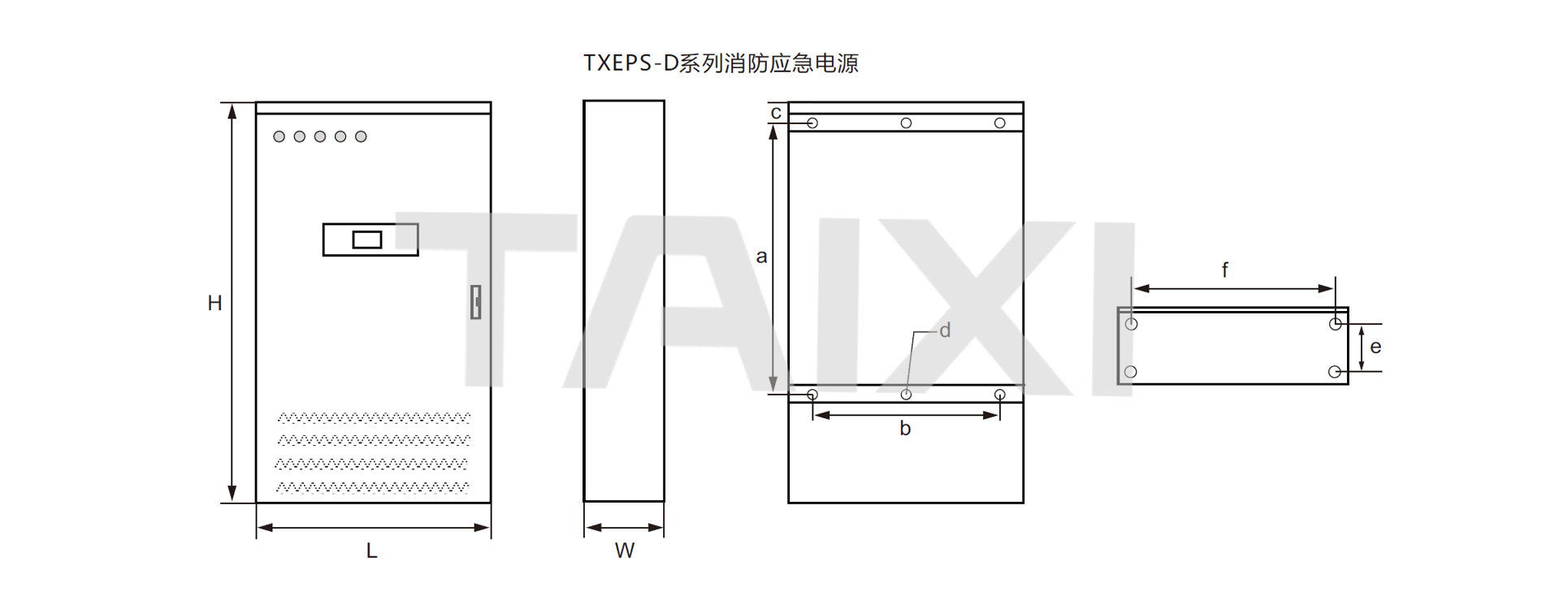

（1）TXEPS-P系列应急电源是由多个机柜组成。其中有主机机柜和电池柜。电源机柜体的尺寸为600×800×2200（深×宽×高）。容量在200KW以上的电源机柜尺寸为600×1200×2200（深×宽×高）。
（2） 机柜尺寸也可根据要求设计加工定做。
（3） 主机柜和电池柜的安装尺寸也是按标准安装图排列设计。
